Мягче, чем стекловолокно, но прочнее, чем тальк: раскрытие «скрытого потенциала» волластонита в пластической модификации

Сегодня мы предоставим вам углубленный анализ микроскопической природы волластонита и передовой логики его применения при модификации пластмасс с профессиональной точки зрения кристаллографии минералов, межфазной физической химии и термодинамики.

1. Кристаллическая структура и геометрическая морфология.

Волластонит – это не обычный дисперсный наполнитель, а натуральное неорганическое микроволокно.

Химическая и кристаллографическая природа

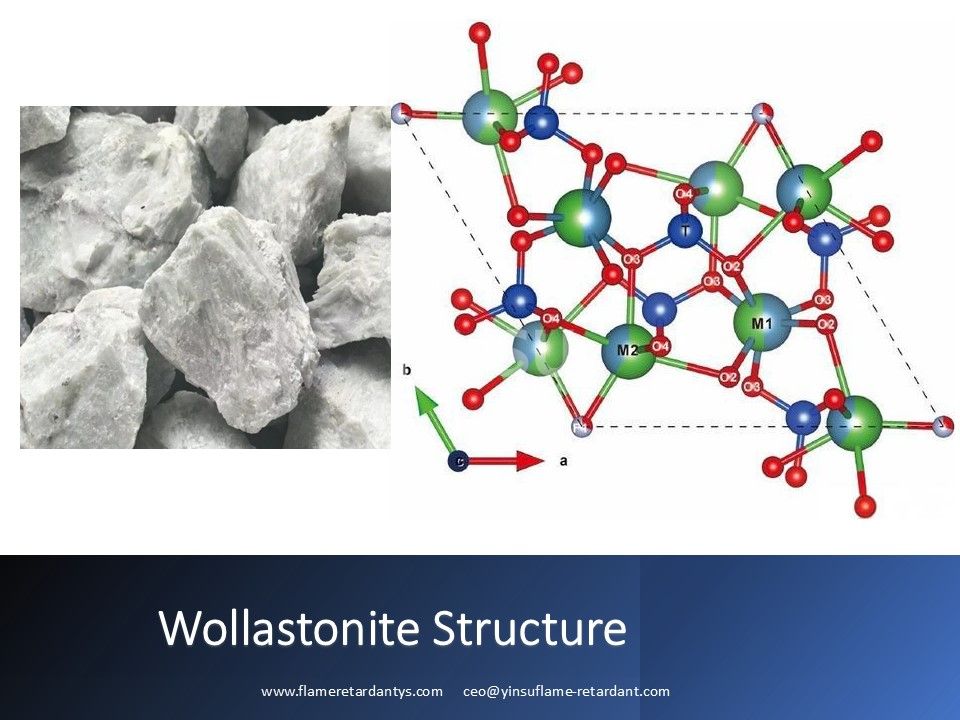

Чистый волластонит представляет собой метасиликат кальция (CaSiO₃ ) , теоретический состав которого составляет примерно 48,3% CaO и 51,7% SiO₂ . Он относится к цепочечным силикатам, а его кристаллическая структура состоит из цепочек силикатного тетраэдра (SiO₄ ) , соединенных с ионами кальция в октаэдрических координационных позициях, расположенных параллельно.

Расщепление и «естественно игольчатый» вид

Такая цепная структура наделяет его весьма характерными физическими свойствами — он имеет две идеальные плоскости спайности, которые почти перпендикулярны (угол пересечения 84°). При измельчении и воздействии силы он легко раскалывается по плоскостям кристалла, образуя игольчатые частицы.

Ключевые параметры

l Собственная прочность на разрыв. Теоретическая прочность на разрыв одного силицитового микроволокна чрезвычайно высока и достигает 2700–4100 МПа, что соответствует тому же порядку, что и у некоторых обычных стеклянных волокон.

l Соотношение сторон: благодаря промышленной обработке с использованием специализированных пневмоструйных мельниц или фрикционных мельниц можно поддерживать высокое соотношение сторон (HAR), обычно в пределах от 10:1 до 30:1; напротив, обычное ударное фрезерование обеспечивает низкое соотношение сторон (LAR), примерно от 3:1 до 5:1. Диаметр волластонита, обычно используемого для пластической модификации, составляет примерно 3–6 мкм.

2. Поверхностные химические группы и слабая щелочность.

Химическая среда на поверхности волластонита определяет успех или неудачу межфазного соединения, и она принципиально отличается от кремнезема или талька.

Разорванные связи и силанольные группы

В процессе измельчения связи Si-O и Ca-O в кристаллической решетке принудительно разрываются. Ненасыщенные кремниевые и кислородные окончания на поверхности быстро реагируют с влагой воздуха, образуя реакционноспособные силанольные группы (Si-OH). На этом основана его химическая модификация.

Незамеченная «щелочная» характеристика

В отличие от талька и каолина, поверхность которых слабокислая или нейтральная, волластонит обладает сильной слабой щелочностью в воде (рН достигает 9,0–11,0). Эта поверхностная щелочность возникает из-за присутствия ионов кальция. Это полезно для стабильности полимерной матрицы (например, нейтрализуя кислотные продукты разложения), но представляет собой серьезную проблему при обработке поверхностного сцепления.

3. Силы взаимодействия и межфазные проблемы

В полимерной матрице необработанный волластонит в основном опирается на слабые силы Ван-дер-Ваальса и физическое внедрение для связывания со смолой. При проведении химического соединения мы должны признать суровый факт:

Проблема «потери силана»

Хотя волластонит имеет силанольные группы на своей поверхности и кажется подходящим для силановых связующих агентов, экспериментальные данные показывают, что после промывки ТГФ (тетрагидрофураном) степень удержания силана на поверхности волластонита составляет только 21%. В тех же условиях каолин (рН 7,1) имеет степень удерживания 96 %, а Е-стекло (рН 9,5) — 50 %.

Модификация

Это связано с тем, что силановый связующий агент (обычно наиболее стабильный при pH 4–5) подвергается быстрой неконтролируемой самополимеризации на сильнощелочной поверхности волластонита при pH 9,9, образуя многослойные олигомеры, которым трудно образовывать плотные ковалентные связи с минеральной поверхностью. Это означает, что при обычных процессах силаны на поверхности волластонита в основном «физически адсорбируются», а не «химически прививаются», и склонны к десорбции под действием полярных смол или в стрессовых условиях.

4. Особые свойства, на которые следует обратить внимание при модификации пластика

Помимо обычного увеличения модуля, волластонит имеет несколько незаменимых козырей в элитной модификации:

«Стабильность размеров» благодаря чрезвычайно низкому термическому расширению

Линейный коэффициент термического расширения (КТР) волластонита чрезвычайно низок, всего 6,5×10 ⁻⁶ К ⁻ ¹. Добавление волластонита HAR к полипропилену (ПП) или нейлону (PA) позволяет существенно снизить анизотропную усадку и коробление изделий (заведомо превосходя GF).

Идеальный баланс твердости по шкале Мооса

Твердость волластонита по шкале Мооса составляет 4,5–5. Это инженерная «золотая середина»: он намного тверже, чем тальк (твердость 1), что значительно повышает устойчивость к царапинам и износостойкость поверхности ТПО (автомобильные бамперы, интерьеры); в то же время оно мягче стекловолокна (твердость 6-6,5), что значительно снижает износ шнеков и форм литьевых машин.

Нуклеация и эффект «транскристаллизации».

Частицы волластонита демонстрируют сильную гетерогенную нуклеацию в полукристаллических полимерах (таких как PA6, ПП). При низких концентрациях наполнителя он может изменить кристаллическую морфологию полимера (индуцируя транскристаллизацию). Эта особая микроскопическая трансформация кристаллической структуры может даже привести к уменьшению ориентации макромолекулярных цепей, тем самым в некоторой степени изменяя механизм разрушения материала, вызывая снижение усталостной долговечности несвязанных материалов. Поэтому к нему должна применяться хорошая межфазная обработка.

5. Рекомендации по модификации поверхности и разработке рецептур.

Основываясь на вышеизложенных физико-химических характеристиках, я даю следующие рекомендации по рецептуре модификации пластмасс:

Точный выбор модификаторов

Стратегия для щелочных поверхностей:

Не используйте вслепую обычные амино- или эпоксидиланы для прямого сухого смешивания.

⚡️ Из-за низкой скорости адгезии силанов на его щелочной поверхности рекомендуется использовать макромолекулярные компатибилизаторы (такие как привитой малеиновым ангидридом PP-g-MAH или POE-g-MAH), использующие ангидридные группы для проведения сильных кислотно-основных взаимодействий с щелочными/полярными центрами на поверхности волластонита. Это физическое + химическое закрепление часто более эффективно, чем использование только силана в ПП.

Если ваша пластиковая матрица — ПК, ПК/АБС, ПК/ПБТ, ПБТ, PET, щелочной волластонит вызовет деградацию материала, что приведет к появлению серебряных полос и обесцвечиванию. В этом случае необходима металлохелатирующая макромолекула Metalign™ для пассивации ионов и стабилизации системы.

Реактопласты и инженерные пластмассы:

Если необходимо использовать силаны (например, нейлон 66 или эпоксидная смола), рекомендуется использовать предварительно обработанный силаном волластонит со специальной буферной системой, поскольку они обладают лучшей приспособляемостью к слабощелочным поверхностям, чем обычные силаны.

Различие сценариев применения HAR и LAR

l Замена стекловолокна для обеспечения прочности и термостойкости (HDT): необходимо использовать вуллит HAR (соотношение сторон > 15:1). Во время экструзии требуется шнек с низким сдвиговым усилием в сочетании с боковой подачей (для уменьшения замешивания), чтобы предотвратить срез ценной иглоподобной структуры.

l Стабильность размеров, устойчивость к царапинам и повышение текучести: выберите волластонит LAR (соотношение сторон ~3:1). Гранулированный волластонит обеспечивает значительно более низкую вязкость расплава, чем игольчатые порошки, что обеспечивает высокую загрузку, обеспечивая при этом превосходную изотропность, низкую усадку и высокий блеск поверхности.

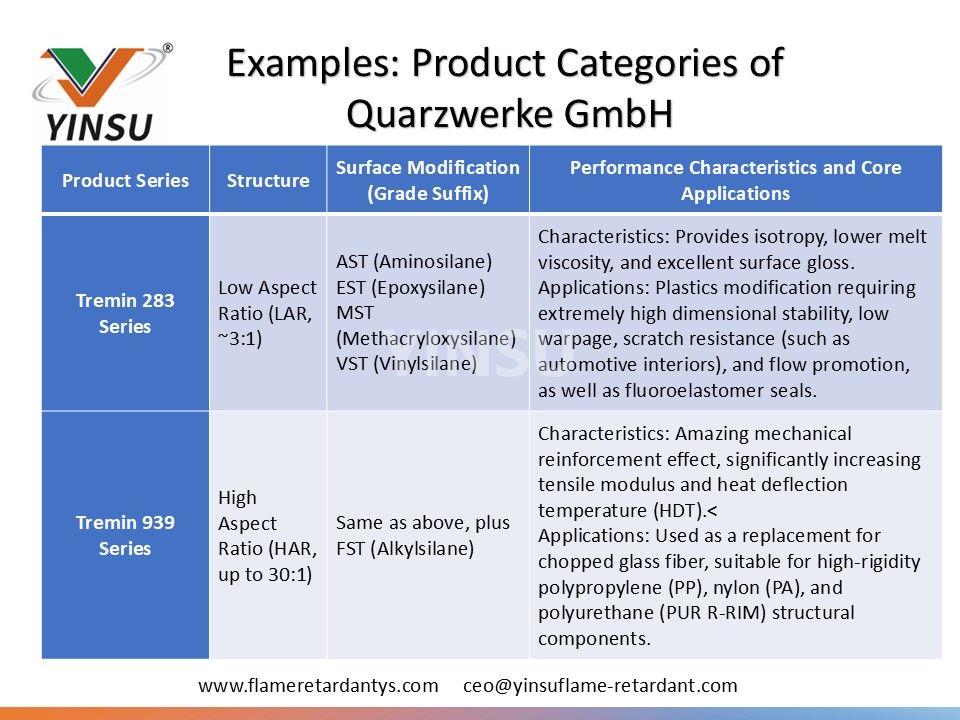

Примеры: Категории продукции Quarzwerke GmbH

В итоге

Ценность волластонита заключается в его уникальном сочетании «природной игольчатой ​​конфигурации микроволокон, умеренной твердости и силанольных групп в щелочной среде». Освоение глубокого механизма дезактивации связующего агента, вызванного щелочностью его поверхности, и разработка интерфейса с помощью индивидуальных макромолекулярных компатибилизаторов или специальных процессов является основным секретом превращения этого минерала из «наполнителя» в «функциональный армирующий материал».
