Бемит – недооцененный «высокотемпературный помощник»: расширение возможностей обработки высокотемпературного нейлона и ПБТ, замена ATH/MDH без ущерба для огнестойкости
«Желтый дым, выходящий из головки экструдера, означает, что всю партию необходимо утилизировать». Владелец завода по производству компаундов PA6 в Фошане однажды потерял 20 тонн материала за три дня. Виновником стало преждевременное разложение обычного неорганического антипирена ATH при высокотемпературной обработке.
При модификации высокотемпературных конструкционных пластиков (PA6, PA66, ПБТ) и высокотемпературных полиолефинов выбор антипирена часто представляет собой дилемму: добавление АТН или МДГ позволяет снизить затраты, но даже незначительное повышение температуры обработки приводит к пожелтению, вспениванию и потере механических свойств. Без достаточного количества невозможно пройти испытание UL94 V-0 или испытание раскаленной проволокой.
Boehmite , безгалогеновый синергетический антипирен от Yinsu Flame Retardant , разработан именно для того, чтобы решить это противоречие. Благодаря температуре разложения, превышающей 350°C, и превосходной способности к эндотермическому обезвоживанию, он помогает производителям компаундов расширить окно обработки, улучшить физические свойства и снизить общие затраты на огнезащитные материалы.
1. Синергетический механизм огнестойкости бемита: почему он более термостойкий?
Термическое разложение бемита (γ-AlOOH) происходит при температуре 350–500°C с выделением воды и образованием оксида алюминия с большой площадью поверхности (Al ₂ O ₃ ) при поглощении большого количества тепла (около 500–600 Дж/г).
Для сравнения:
Во время экструзии или литья под давлением PA6 (температура обработки 240–270°C), ПБТ (250–265°C) или даже высокотемпературного нейлона (>280°C) ATH легко преждевременно разлагается, образуя пузырьки и разложение, катализируемое кислотой, что приводит к пожелтению и шероховатости поверхности. Хотя МДГ немного более термостойкий, окно обработки остается узким.
Синергетическая огнестойкость бемита обусловлена не только поглощением тепла и разбавлением:
Замедленное разложение – Стабилен при обработке расплава, не начинает работать преждевременно.
Высокотемпературное поглощение тепла . При горении происходит быстрое обезвоживание, охлаждая материал и разбавляя горючие газы.
Усиление угля . Образующийся после дегидратации Al ₂ O ₃ может действовать как кислотный каталитический центр, реагируя с полифосфорной кислотой, образующейся из антипиренов на основе фосфора (например, диэтилфосфината алюминия, полифосфата аммония), с образованием более плотного слоя угля из фосфата алюминия . Эксперименты показывают, что добавление бемита может повысить компактность угля более чем на 30%.
Таким образом, бемит особенно подходит для смешивания с безгалогенными огнезащитными системами, сохраняя рейтинг V-0 и одновременно улучшая стабильность обработки при высоких температурах.

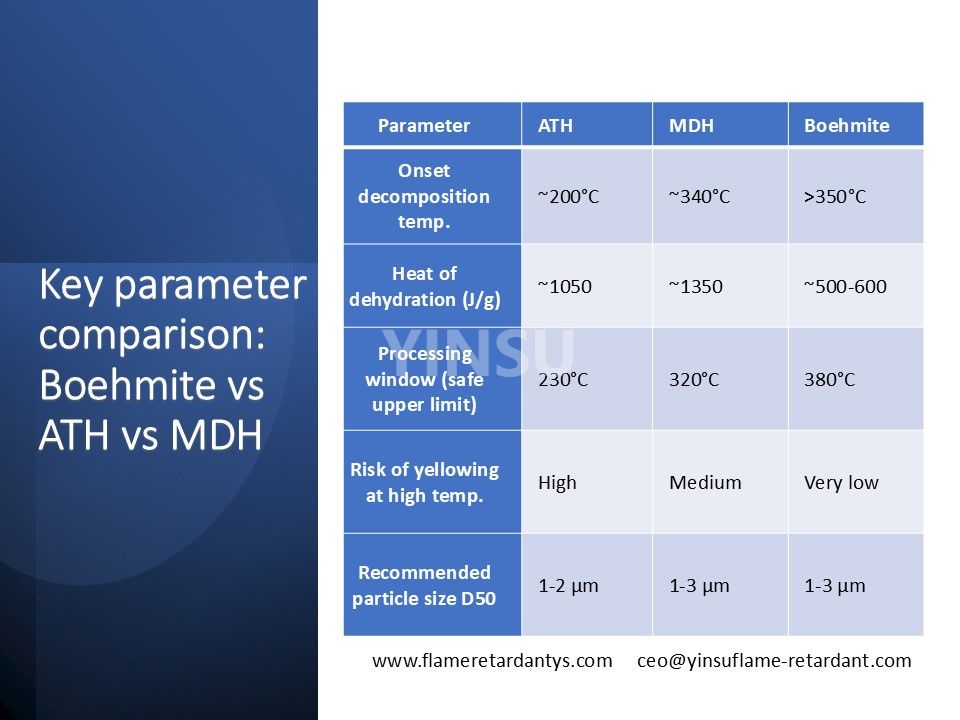

Сравнение ключевых параметров: Бемит, ATH и MDH
2. Четыре основных преимущества бемита Иньсу: снижение затрат, сохранение собственности, рейтинг V‑0.
Безгалогенный синергетический огнестойкий бемит компании Yinsu Flame Retardant рекомендуется добавлять в количестве 3–6 % (регулируется в зависимости от полимерной матрицы и огнезащитной системы). Основные преимущества:
Расширяет окно обработки – Выдерживает кратковременное воздействие до 380°C, устраняет пожелтение и пенообразование.
Заменяет часть ATH/MDH – может заменить 30% ATH/MDH в системах PA6/фосфор; до 50% с оптимизированными рецептурами. Это снижает общую загрузку наполнителя, улучшая текучесть расплава и механические свойства.
Сохраняет или улучшает огнестойкость – в сочетании с фосфорно-азотными антипиренами легко соответствует UL94 V-0 (1,6 мм)..
Оптимизация затрат . Хотя цена за единицу бемита немного выше, чем у ATH, уменьшенная общая загрузка может снизить общую стоимость рецептуры на 10–25%.

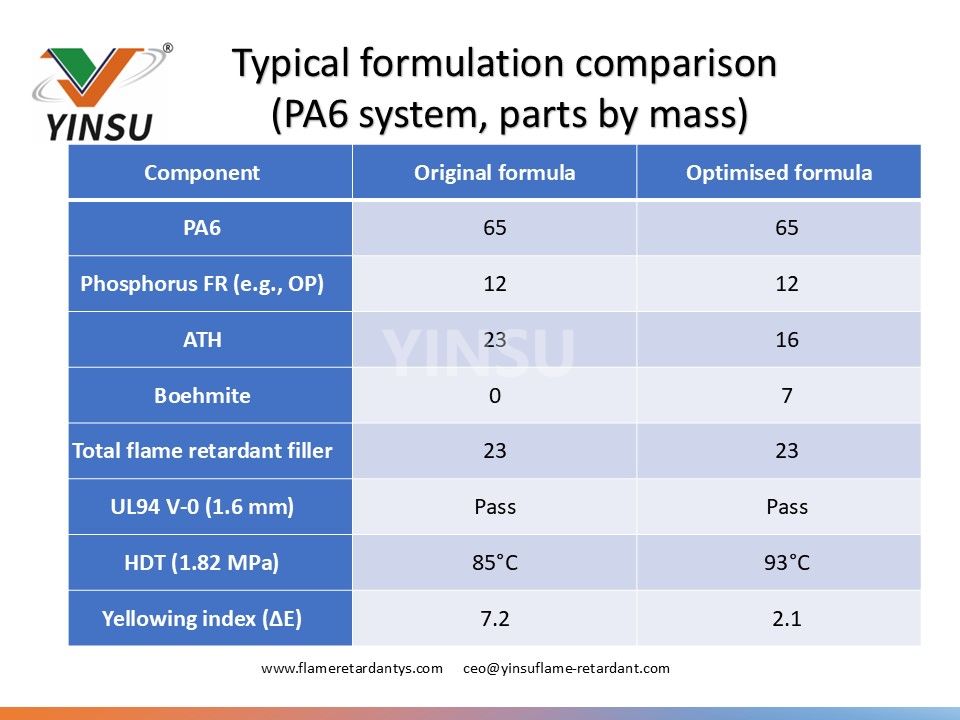

Типичное сравнение составов (система PA6, массовые части)
Источник данных: лабораторные испытания огнестойкости Yinsu (типичные значения, только для справки).
Доступен внутренний склад, доставка образцов в течение 72 часов, бесплатная поддержка настройки рецептуры.
3. Типичный пример применения: замена 30% ATH в PA6 на заводе по производству компаундов в Фошане.
Опыт клиента : Компания по производству электронных соединителей в районе Шунде города Фошань, использующая двухшнековый экструдер Coperion STS 35, производит около 500 тонн в год огнестойкого материала PA6, в основном для бытовой техники и автомобильных разъемов.
Исходная проблема : в оригинальной рецептуре использовалось 23% АТН вместе с фосфорным антипиреном. Несмотря на то, что он соответствовал требованиям UL94 V-0, в жарких и влажных летних условиях во время экструзии часто появлялось пожелтение поверхности и появлялись небольшие пузырьки, а HDT была низкой (85°C), что ограничивало использование в термостойких деталях. Процент отказов достигал 8%.
План улучшения : Сохраняя общую загрузку огнезащитного наполнителя неизменной (23 части на час), 7 частей бемита заменили равное количество ATH (ATH уменьшилось с 23 до 16 частей на час, бемита 7 частей на час).
Результаты :
Внешний вид обработки: Полностью исключено пожелтение, гладкая поверхность без пузырьков.
Огнестойкость по-прежнему V‑0 (1,6 мм) , при этом среднее время послевоспламенения уменьшено с 5 до 2 секунд.
Температура HDT увеличена с 85°C до 93°C, что соответствует более высоким требованиям термостойкости.
Прочность на разрыв увеличена с 58 МПа до 63 МПа (за счет меньшего АТН, меньшего повреждения матрицы).
Процент отказов снизился с 8% до 1,5%.
Отзывы клиентов : «Boehmite решил головную боль, с которой мы столкнулись в течение двух лет. Одно только снижение процента брака покрыло стоимость материала. Теперь мы можем стабильно производить продукцию даже в жаркую летнюю погоду».
4. Рекомендации по обработке
Чтобы обеспечить хорошую дисперсию и синергетический эффект бемита, следуйте следующим рекомендациям:
Высыхание – бемит гигроскопичен. сушите при Перед использованием температуре 110–120°C в течение 2–4 часов .
Конфигурация шнека . Используйте схему шнека с низким сдвигом и средней и высокой дисперсией (аналогично системам ATH), чтобы избежать локального перегрева из-за чрезмерного сдвига.
Вакуумная вентиляция – должна быть активной для удаления влаги и частиц с низкой молекулярной массой, предотвращения образования пузырей.
Выбор смазочного материала – рекомендуется PETS или стеарат кальция; избегайте кислотных смазок (EBS может вызвать пожелтение).
Последовательность смешивания с фосфорным FR – Предварительно смешайте фосфорный FR и бемит перед добавлением базового полимера, чтобы обеспечить равномерное распределение.
Размер частиц . Выбирайте бемит с D50 = 1–3 мкм, чтобы обеспечить хороший баланс диспергируемости и огнезащитной эффективности.
5. Часто задаваемые вопросы (FAQ)
В1: Влияет ли бемит на цвет, особенно светлых изделий?
A: Бемит высокой чистоты представляет собой белый порошок с белизной ≥96% и не оказывает существенного влияния на светлые цвета. Испытания показывают, что добавление 7% бемита к PA6 увеличивает ΔE всего на 0,5.
Вопрос 2: Можно ли использовать бемит в прозрачных или полупрозрачных пластиках?
О: Не рекомендуется. Показатель преломления бемита значительно отличается от большинства смол, что приводит к потере прозрачности. Для прозрачной огнезащиты рекомендуется использовать жидкие фосфорорганические антипирены.
В3: В чем разница между бемитом и наноглиной?
Ответ: Наноглина в основном действует как активатор обугливания и физический барьер, не обладая способностью к эндотермическому обезвоживанию. Бемит обеспечивает как эндотермическую дегидратацию, так и синергетический эффект. Их можно использовать вместе.
Заключение
Бемит не является совершенно новым продуктом, но его ценность в качестве безгалогенной огнезащитной модификации высокотемпературных конструкционных пластиков долгое время недооценивалась. Благодаря температуре разложения >350°C, высокому теплопоглощению и синергии угля с фосфорными антипиренами он может эффективно заменить 30–50% ATH или MDH, решить постоянные проблемы пожелтения и пенообразования во время высокотемпературной обработки, поддерживать рейтинг UL94 V-0 и улучшить HDT и механические свойства.
Для инженеров, сталкивающихся с высокотемпературной обработкой нейлона, ПБТ или полиолефинов антипиренами, бемит предлагает новый путь: « нет увеличения загрузки, более широкое окно, более низкая стоимость».
Предложение действий
Проверьте эффект сейчас:
Нажмите кнопку ниже, чтобы подать заявку на образец бемита весом 250 г + «Руководство по разработке рецептуры безгалогенного огнестойкого высокотемпературного нейлона»
Или свяжитесь с технической командой Yinsu Flame Retardant для бесплатного лабораторного испытания ; мы поможем вам оптимизировать существующую рецептуру
Внутренний склад, доставка образцов в течение 72 часов , индивидуальная онлайн-техническая поддержка
Контакт:
Веб-сайт: www.flameretardantys.com
Электронная почта: ceo@yinsuflame-retardant.com
Телефон: +86 17278575995 (Сэнди Сюй)
