Как уменьшить пузырьковые дефекты в процессе литья под давлением огнестойких продуктов PA66

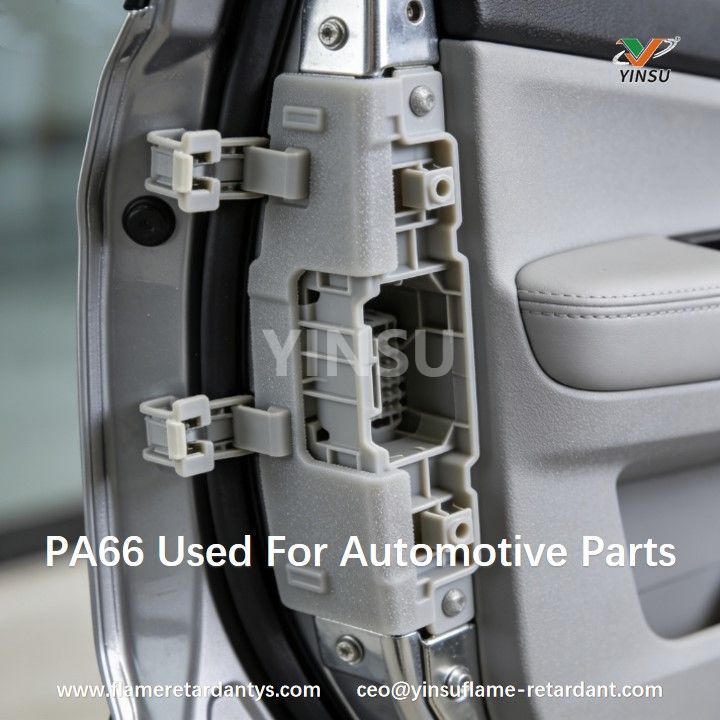

Огнестойкий PA66 — это широко используемый огнестойкий нейлоновый материал, широко применяемый в таких областях, как электронные приборы и автомобильные компоненты, благодаря своим превосходным механическим свойствам и огнестойким характеристикам. Пузырьковые дефекты часто возникают в процессе литья под давлением, влияя на внешний вид и характеристики деталей. Чтобы полностью снизить образование пузырьков, необходима оптимизация по нескольким аспектам, включая подготовку материала, параметры процесса, конструкцию пресс-формы и последующую обработку, исходя из реальных производственных условий.
I. Понимание природы и причин образования пузырей.
Дефекты пузырей в первую очередь возникают из-за того, что газы, попавшие внутрь материала или внутри полости формы, не выпускаются вовремя. Образование пузырьков в огнестойких деталях PA66 обычно происходит в следующих ситуациях:
Выделение водяного пара или газов из-за влаги или летучих веществ, присущих материалу.
Воздух задерживается и не может быть полностью удален во время процесса впрыска.
Выделение газа в результате разложения материала при высокой температуре.
Несовместимость материала и добавок, вызывающая внутреннее расслоение или образование пузырьков.
Разные причины требуют разных контрмер, что требует точного определения конкретной причины возникновения пузырьков.
II. Подготовка и обработка самого материала.
Огнезащитные детали PA66 обладают высокой гигроскопичностью и перед формовкой должны быть тщательно высушены. Типичные рекомендуемые условия сушки составляют 80–85 °C в течение 4–6 часов, обеспечивая содержание влаги ниже 0,1%. Литье под давлением влажного материала является частой причиной образования пузырей, поскольку влага во время плавления выделяет большое количество пара, образуя пузыри. Среда хранения сырья должна быть сухой, и следует избегать смешивания с сильно гигроскопичными материалами. Некоторые производители рекомендуют использовать герметичную упаковку или вакуумные сушилки для контроля влажности материала. При необходимости проверка входящих материалов для удаления сильно влажных партий может значительно снизить риск образования пузырьков. С другой стороны, тип и количество антипирена в частях PA66 также влияют на морфологию пузырьков. Например, неорганические антипирены, такие как кремнезем или гидроксид алюминия, могут привести к локализованной концентрации газа и пузырькам микронного размера, если они диспергированы неравномерно. Рациональный выбор антипиренов, а также размера их частиц и методов диспергирования имеет особенно важное значение.
III. Оптимизация параметров процесса литья под давлением
Правильная регулировка параметров впрыска является ключевым аспектом уменьшения пузырьков, в основном включая следующее:
Температура впрыска: Температура плавления огнезащитного состава PA66 обычно составляет от 265°C до 280°C. Чрезмерно высокие температуры могут легко вызвать термическую деградацию материала, выделяя газы разложения и образуя пузырьки. Чрезмерно низкие температуры повышают вязкость расплава, затрудняя выход газов. Температурный диапазон должен строго контролироваться во избежание появления горячих точек.
Равномерная температура цилиндра и сопла. Неравномерное распределение температуры может привести к недостаточному нагреву в некоторых областях расплава, что увеличивает риск образования пузырьков.
Скорость и давление впрыска. Более высокая скорость и давление впрыска помогают расплаву быстро заполнить форму, уменьшая скопление газа спереди. Однако чрезмерно высокие значения могут вызвать выделение тепла сдвига, что приведет к выделению газа. Необходимо найти баланс на основе структуры пресс-формы и детали..
Время выдержки и давление: Соответствующее увеличение времени выдержки и увеличение давления выдержки помогают удалить существующие газы, способствуют уплотнению расплава и уменьшению дефектов пузырьков.
Время охлаждения и температура охлаждающей воды. Правильно спроектированная система охлаждения обеспечивает равномерное охлаждение детали, избегая пустот и пузырьков, вызванных неравномерной усадкой.
Различные параметры процесса взаимодействуют друг с другом. Необходимо проводить систематические эксперименты и испытания для постепенной оптимизации и поиска наилучшего окна процесса.
IV. Проектирование пресс-формы и проектирование системы вентиляции
Конструкция пресс-формы играет ключевую роль в формировании и вентиляции пузырьков. Пузырьки часто появляются на концах формы или в местах с плохой текучестью, что является явлением захвата воздуха или скопления газа. Правильно спроектированные вентиляционные канавки и вентиляционные отверстия позволяют воздуху беспрепятственно выходить, уменьшая скопление газа. Вентиляционные канавки обычно располагаются на фронте потока формы и на линии разъема детали, глубина которых обычно контролируется на уровне 10–20 микрон. Чрезмерная глубина может повлиять на качество детали. Конструкция бегунка должна обеспечивать равномерное распределение жидкости, избегать замедления потока и мертвых углов, а также уменьшать захват газа. Сбалансированная конструкция многоместных форм особенно важна для предотвращения локальных перепадов давления, вызывающих образование пузырьков. Не следует упускать из виду обработку поверхности формы. На шероховатых или дефектных поверхностях могут легко образовываться зародыши пузырьков, что усугубляет проблему. Полировка и ремонт пресс-форм являются важными средствами обеспечения качества.
V. Поведение течения расплава и закономерности газовыделения.
Расплав огнезащитного состава PA66 имеет определенную вязкость. Во время потока газы имеют тенденцию задерживаться в локальных областях низкого давления или в точках резкого сжатия. Понимание характеристик течения расплава чрезвычайно важно. Изменения перепада давления от сопла к бегуну и от бегуна к полости влияют на эффективность газоотвода. Использование компьютерного моделирования (CAE) позволяет прогнозировать пути течения расплава и потенциальные местоположения пузырьков, что позволяет заранее внести коррективы в оптимизацию. Такие меры, как оптимизация расположения литников или изменение формы поперечного сечения направляющих, могут эффективно снизить остаточный газ.
VI. Вспомогательные меры и методы обнаружения.
В реальном производстве рекомендуются следующие вспомогательные меры:
Добавление пеногасителей или поглотителей газов для облегчения выделения и адсорбции свободных газов.
Совершенствование сушильного оборудования и постоянный контроль влажности материала.
Использование вакуумного литья под давлением для снижения содержания газа и давления в расплаве, что способствует вытеснению пузырьков.
Использование инфракрасного или тепловизионного оборудования для обнаружения распределения температуры плесени и быстрого выявления отклонений.
Использование методов неразрушающего контроля, таких как ультразвуковой контроль или рентгеновское сканирование, для проверки внутренних пузырьков по частям.
В соответствии с тенденцией Индустрии 4.0 эти технологии образуют цифровой замкнутый цикл, помогая повысить уровень контроля дефектов пузырьков при литьевом формовании.
VII. Часто упускаемые из виду детали и предложения
1. Предварительный нагрев формы. Ненагретая или слишком холодная форма приводит к быстрому охлаждению расплава, образуя линии холодного потока и пузырьки. Форму следует предварительно разогреть до температуры 80–100°С.
2. Очистка при смене материала. Неполная очистка при смене материала может привести к образованию газа или частиц в результате смешивания старых и новых материалов, что приведет к образованию пузырьков.
3. Очистка сетчатого фильтра. Засоренные или неподходящие сетчатые фильтры приводят к ухудшению потока расплава, локальному увеличению количества газа и образованию пузырьков.
4. Контроль влажности окружающей среды. Чрезмерная влажность в производственном цехе или плохие условия хранения материалов делают материалы склонными к впитыванию влаги.
5. Корректировка конструкции продукта. Избегайте мест, где могут образовываться мертвые углы или плохой поток, чтобы уменьшить образование пузырьков.
Перспектива
Снижение пузырьковых дефектов в процессе литья под давлением огнестойких деталей PA66 — это систематический проект, требующий комплексной оптимизации подготовки материала, параметров процесса, конструкции пресс-формы и последующего контроля. Улучшение в одном звене вряд ли сможет решить проблему в корне. Производственным предприятиям рекомендуется создать механизмы отслеживания данных и обратной связи для достижения стабильного качества продукции за счет постоянного улучшения. Уделение особого внимания обработке сушки материала и рациональным параметрам процесса не только улучшает внешний вид продукции, но также повышает механические характеристики и срок службы. В долгосрочной перспективе внедрение передовых технологий моделирования и оборудования для неразрушающего контроля может обеспечить предотвращение и раннее обнаружение дефектов, существенно контролируя риск возникновения пузырьков, что соответствует тенденции высококачественного производства. Детали литья под давлением определяют качество, и освоение контроля над пузырьками неизбежно требует усилий в тонкостях. Понимание механизмов образования пузырьков, объединение практического опыта с научными методами и эффективное уменьшение дефектов пузырьков — неизбежные задачи для производителей огнестойких PA66 деталей, а также ключевой шаг на пути к совершенству.
