Вывод в одно предложение:
При составлении огнезащитного ПП новичкам труднее всего понять следующее: почему бром-сурьмяная система достигает V-0 при загрузке всего 3-6%, а при переходе на безгалогеновую систему фосфор-азот необходимо добавлять 25% или даже 30%? И дело вовсе не в том, что безгалогенные антипирены «неэффективны», а в том, что физические и химические механизмы пожаротушения совершенно разные. Если вы не поймете эту основную логику, вы всегда будете метаться между «тайным добавлением галогенов для экономии средств» и «разрушением физических свойств из-за высокой нагрузки».
Введение: обзор рецептуры, который сокрушил новичка
Во время совещания по рассмотрению проекта на прошлой неделе Сяо Ван, разработчик рецептуры, пришел ко мне обиженный, держа в руках набор данных: «Начальник, клиенту требуется безгалогенный огнезащитный полипропилен. Следуя моему опыту с бром-сурьмой, я добавил 8% безгалогенного антипирена , но он капал, как только пламя было удалено. Мне пришлось увеличить его до 30%, чтобы едва получить V-0, но материал такой же хрупкий, как крекер, и на литьевом заводе его вообще нельзя использовать, этот безгалогеновый порошок никуда не годится?
Я улыбнулся и спросил: «Как вы думаете, для тушения пожара эффективнее бросить ведро песка или рассыпать горсть химического порошка?»
Это самый большой когнитивный порог для безгалогенного огнестойкого полипропилена: разные механизмы диктуют фундаментальную разницу в «количестве».

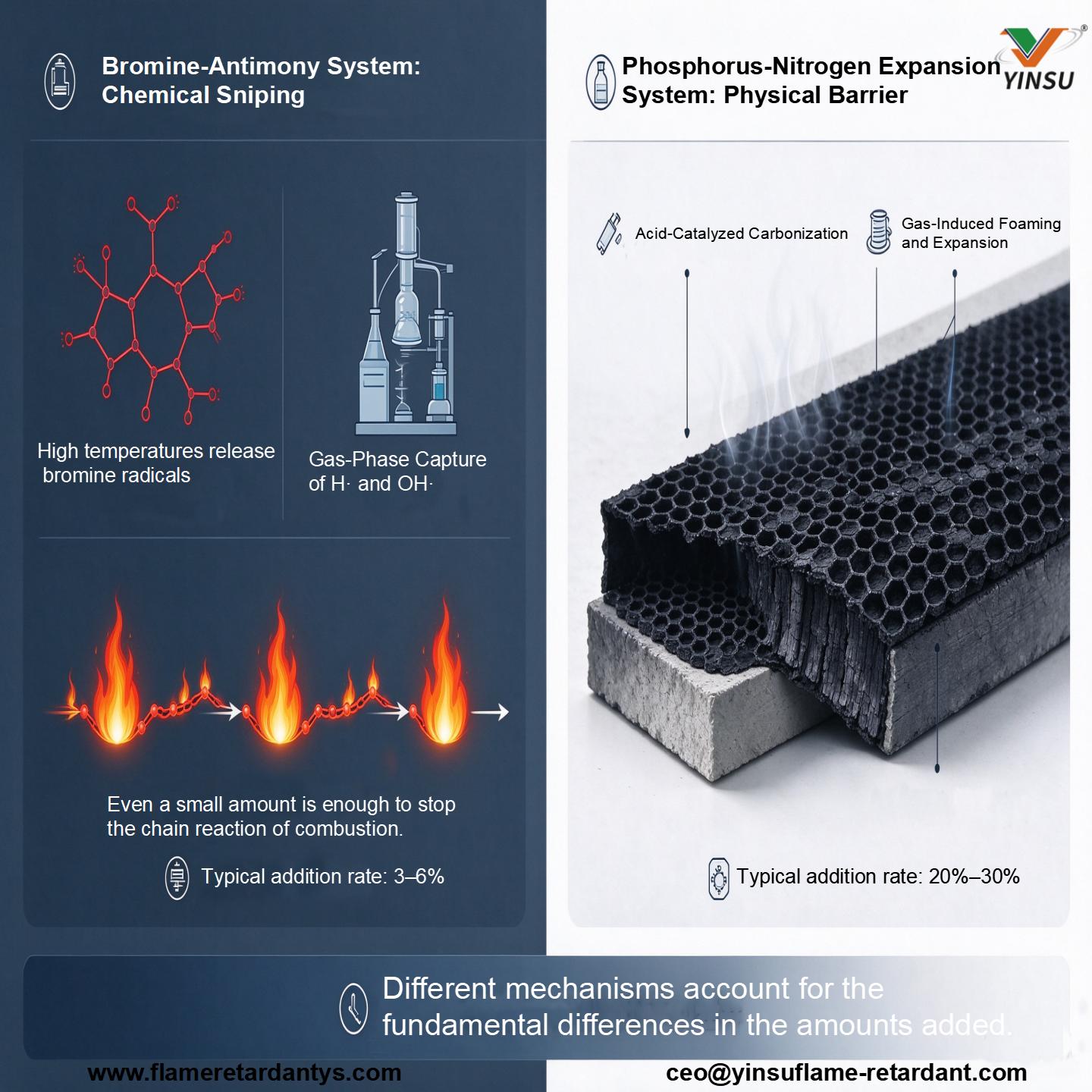

Прослеживаемость механизма: почему безгалогенная система оказалась «большим пожирателем»?
Давайте посмотрим на микроскопическое физическое поле горения.
1. «Химический снайпер» бром-сурьмяной системы.
Бромированные антипирены выделяют радикалы брома при высоких температурах. Эти радикалы брома действуют как снайперы, непосредственно захватывая и прекращая цепную реакцию горения в газовой фазе (пожирая водородные и гидроксильные радикалы, поддерживающие пламя). Поскольку это химическая реакция на молекулярном уровне, очень небольшое количество (3-6%) дает огромный эффект.
2. «Физическая стена» фосфорно-азотной системы.
Фосфорно-азотная вспучивающаяся система (IFR) совершенно иная. Он не очень хорош в химической стрельбе; он основан на «физической защите». При нагревании источник кислоты катализирует обугливание, а источник газа выделяет газ, буквально выдувая на поверхность материала толстый сотовый слой пенопласта, физически изолирующий от кислорода и тепла.
Чтобы возвести эту прочную «стену из пенопласта», вы должны предоставить достаточно материала — источник кислоты, источник газа и источник углерода незаменимы. Вот почему для эффективности обычных безгалогенных систем часто требуется загрузка 20–30%.
«Три катастрофы» высокой нагрузки
Поскольку необходима высокая нагрузка, следует инженерный люфт:
1. Механическая катастрофа: 30% порошка, смешанного с полипропиленом, похоже на смешивание песка с тестом; Ударная вязкость и удлинение при разрыве падают со скалы.
2. Катастрофа при обработке: при прохождении через воду обычные безгалогенные порошки легко впитывают влагу и вызывают поседение, что приводит к слипанию прядей, ломкости и образованию плесени.
3. Катастрофа с ценами. Хотя цена за единицу продукции может быть дешевле, чем у бром-сурьмы, загрузка более чем в 5 раз выше, что резко увеличивает общую стоимость.
Пути прорыва: как сделать «большого пожирателя» полезным?
Поскольку «количество» не может быть сохранено, мы должны работать над «формой» и «системой».
Прорыв 1: используйте «маточные смеси высокой концентрации», чтобы освободить пространство для рецептур
При тех же 30% общей загрузки, если использовать порошки низкой концентрации, в массе появятся неэффективные носители (низкокачественная смола, тальк и т. д.), и физические свойства неизбежно ухудшатся. Необходимо использовать маточные смеси высокой концентрации. Например, YINSU PQ-75M имеет содержание активного фосфорно-азотного антипирена до 75%. Добавление 30 частей маточной смеси означает, что 22,5 части будут фактически выполнять свою работу антипиреном, оставляя гораздо больше места для стекловолокна и упрочнителей. Противоречивое правило гласит: чем выше содержание стекловолокна, тем ниже может быть содержание безгалогенных веществ. Например, для чистого ПП требуется 34%, но в системах, армированных длинным стекловолокном (ЛГФ 40-60%), поскольку стекловолокно само по себе негорючее (разбавляя топливо), добавление около 23% позволяет получить V-0 (1,5 мм).
Прорыв 2: Устранение приложений для спасения производственной линии
Безгалогенные антипирены, вызывающие слипание и поседение прядей, обычно происходят из-за полифосфата аммония (APP). APP хорошо растворим в воде! Когда горячая прядь попадает в водяную баню, поверхность растворяется и отваливается.
PQ-75M полностью удаляет АРР из рецептуры — без проскальзывания воды и поседения. Он действительно прошел испытание на погружение в воду UL 746C при температуре 70°C × 168 часов. Даже после замачивания огнезащитные свойства остаются неизменными, а производственная линия работает чисто.
Прорыв 3: Экстремальные рейтинги основаны на «сложных процентах»
Когда толщина стены падает ниже 1,5 мм, простое нагромождение материала не поможет. Экстремальный подход PQ-75M заключается в сочетании с антипиренами, выделяющими газ и кислоту. После компаундирования он выдерживает напряжение 0,75 мм V-0 и даже выдерживает ужасные испытания раскаленной проволокой GWIT 750°C и GWFI 960°C для корпусов приборов.
Если не настаивать на отсутствии галогенов, есть ли альтернативы, позволяющие сэкономить?
Если заказчик не занимается экспортом в Европу или ему не нужна высокая огнестойкость , нет необходимости бороться с 30+ деталями безгалогенных систем. Вы можете предложить им другой расчет:
Понижение до V-2 (внутренние части): рекомендуется PPV2-8H (бром-фосфорный компаунд). Добавление всего 3-10% дает T2,0 мм V-2. Он обладает чрезвычайно высокой устойчивостью к переизмельчению и закалке материалов POE, что позволяет свести к минимуму затраты на дробление.
V-0 с водостойкостью: рекомендуется PPV2-6. Хотя это система с низким содержанием галогенов, ее термическая стабильность превосходна. Добавление 6-10% позволяет добиться низкого уровня капания V-0 (2,0 мм); если нужен только В-2, добавьте 2-8%. Он водостойкий, не выцветает и идеально балансирует электрические свойства — лучший вариант для электронных компонентов наружного применения.
Часто задаваемые вопросы: Часто задаваемые вопросы о безгалогенном полипропилене
Вопрос 1: Клиент настаивает на отсутствии галогенов, но хочет, чтобы это было дешевле. Можно ли добавить меньше PQ-75M?
Абсолютно нет. Безгалогенная вспучивающаяся система имеет «критический порог». Ниже примерно 25% слой угля просто не может образоваться, и испытание мгновенно проваливается. Для экономии средств можно переключать только системы (например, на PPV2-6).
В2: Почему я могу добавлять меньше безгалогенного антипирена после добавления стекловолокна?
Потому что стекловолокно — это «камень»; оно не горит. Добавление 30% стекловолокна равносильно разбавлению горючей полипропиленовой смолы вдвое. При меньшем количестве топлива количество антипирена , необходимого для поддержания той же толщины слоя угля, естественным образом уменьшается.
Вопрос 3: Детали из полипропилена, не содержащие галогенов, всегда выглядят сероватыми или желтоватыми. Как это решить?
Во-первых, проверьте, не слишком ли высока температура обработки (вызывает разложение); во-вторых, выберите маточную смесь с хорошей термостабильностью (например, PQ-75M); в-третьих, если требуются чисто белые детали, пропустите систему фосфор-азот и сразу переходите к белому АДФ (диэтилфосфинату алюминия).
Вышеуказанные механизмы и сводные данные предназначены только для справки. При расчете затрат на огнезащитные материалы не просто смотрите на цену за единицу продукции — рассчитайте «общую стоимость достижения V-0» плюс «стоимость простоя для очистки». Если у вас болит голова из-за ухудшения физических свойств, вызванного высоким содержанием безгалогенных материалов, принесите свой базовый материал в компанию YINSU Flame Retardant, и мы предоставим вам четкий отчет.
