«Поверхностная работа» антипиренов — почему модифицированные наполнители более привлекательны

«Поверхностная работа» антипиренов — почему модифицированные наполнители более привлекательны

Инженеры, работающие над модифицированными рецептурами, чаще всего сталкивались с таким сценарием: один и тот же антипирен проходит испытания на пластинах-образцах поставщика, но как только он попадает на вашу производственную линию, вы получаете неустойчивую огнестойкость, шероховатую поверхность или белое налет на поверхности после двух недель хранения. Подправляешь нагрузку, меняешь смазку, меняешь конфигурацию винтов, бегаешь по кругу , а проблема остается.

На этом этапе проблема обычно не в «сердцевине» антипирена, а в его «оболочке» — поверхность не была должным образом обработана.

I. Почему разница между модифицированным и неизмененным настолько велика?

Поверхностные свойства частиц антипирена напрямую влияют на их поведение в смоле. Немодифицированные частицы имеют высокую поверхностную полярность и гидрофильны, что делает их по своей природе несовместимыми с неполярными или слабополярными смолами, такими как ПП и PA. При простом смешивании частицы имеют тенденцию к агломерации и слипанию, что приводит к локальным чрезмерным или недостаточным концентрациям. Результат: нестабильность огнестойкости от партии к партии, ухудшение механических свойств и ухудшение внешнего вида деталей.

Суть модификации заключается в «нанесении покрытия» на поверхность частицы. Благодаря связующим веществам, поверхностно-активным веществам или смоляным покрытиям поверхность превращается из «отталкивающей смолу» в «безопасную для смолы». Это покрытие также действует как смазка, уменьшая тепло сдвига во время обработки и сводя к минимуму повреждение смоляной матрицы.

Ниже мы разберем практические различия между модифицированными и немодифицированными версиями нескольких основных безгалогенных антипиренов.

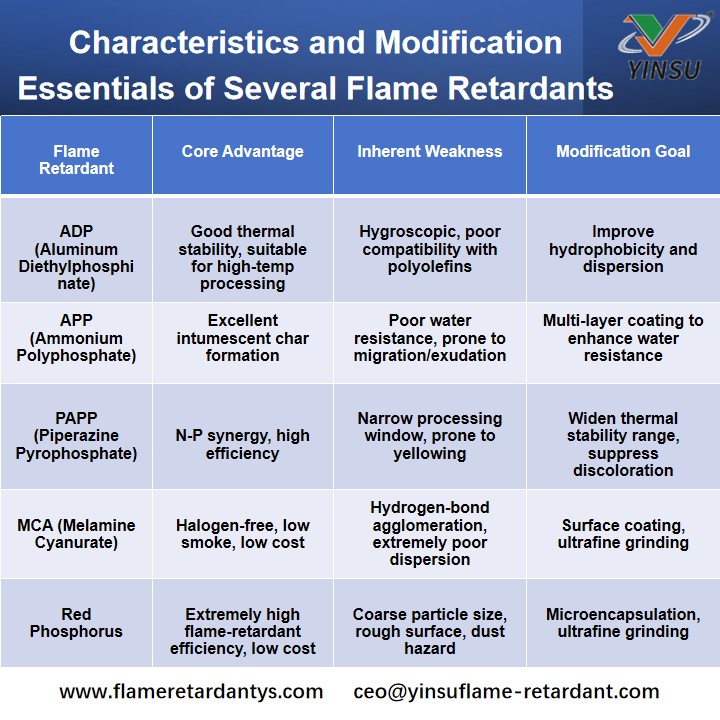

II. Характеристики и основы модификации некоторых антипиренов

III. Как выбрать агенты и процессы обработки?

1. Лечебные агенты: целевые решения

• Силановые связующие: подходят для ADP. Улучшите межфазное соединение с полимерами, одновременно увеличивая гидрофобность.

• Титанатные связующие агенты: Подходит для APP. Увеличьте дисперсию и сократите миграцию.

• Полимерные средства обработки: Подходит для PAPP. Обеспечить тепловую защиту и расширить окно обработки.

• Жирные кислоты/стеараты: Подходит для MCA. Разрушьте агломерацию водородных связей и уменьшите размер частиц.

• Слои смоляного покрытия: Подходит для красного фосфора. Микрокапсуляция устраняет пыль и улучшает совместимость.

2. Процессы: сухие и мокрые методы имеют свое место

• Сухая обработка: простая и недорогая. Подходит для поверхностного покрытия MCA и гидрофобной обработки ADP. Yinsu Flame Retardant MCA-B использует сухое высокоскоростное смешивание + покрытие поверхности, достигая D50 ≤ 3 мкм.

• Мокрая обработка: более равномерное покрытие. Подходит для водостойкой модификации АПФ и микрокапсулирования красного фосфора. В маточной смеси красного фосфора с огнестойким покрытием Yinsu используется влажная обработка + вакуумная сушка, с плотным слоем покрытия и размером частиц, контролируемым ниже 2500 меш.

• Реактивная обработка: химическое соединение для длительного эффекта. Подходит для топовой модификации PAPP и ADP, но по более высокой цене..

IV. Сравнение модификаций двух типичных продуктов

1. MCA-B: от «любви к слипанию» к «равномерному распределению»

Обычные частицы МКА за счет водородных связей легко агломерируются в куски размером в десятки и даже сотни микрон. Во время компаундирования нейлона эти агломераты не могут быть разрушены, что приводит к:

• Неустойчивая огнестойкость (сегодня V-0, завтра V-2)

• Шероховатая поверхность с ямками, плохой блеск.

• Сниженная ударная вязкость

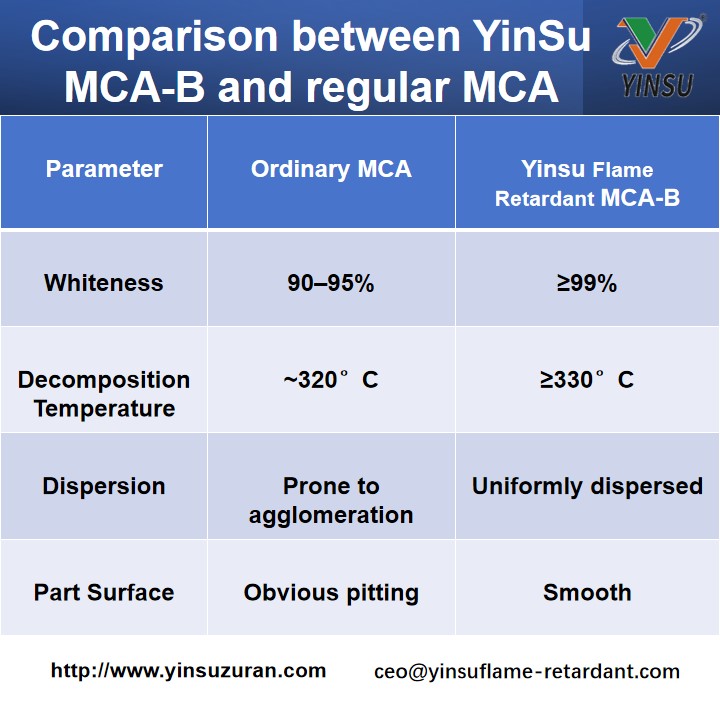

• Yinsu Flame Retardant MCA-B решает проблему агломерации за счет покрытия поверхности и сверхтонкого измельчения:

Добавление 5–10% MCA-B в PA6 стабильно соответствует требованиям UL94 V-0 со значительно лучшим блеском поверхности, чем у обычного MCA. Сохранение ударной вязкости улучшается примерно на 25%.

2. Красный фосфор с покрытием: от «шероховатой» к «поверхности без питтинговой коррозии»

Обычная маточная смесь красного фосфора имеет крупный размер частиц (около 300 меш), что приводит к шероховатой поверхности деталей и подходит только для скрытых внутренних компонентов. Более того, порошок красного фосфора сам по себе является опасным материалом со значительным содержанием технологической пыли.

В серии Yinsu огнестойких материалов FRP-950X используется микрокапсулирование мокрым способом, с активным содержанием красного фосфора в покрытии ≥80% и размером частиц D50 прибл. 2500 меш. Плотный слой покрытия обеспечивает обработку без пыли и гладкую поверхность без питтинга на кабелях и деталях. В PA66 + 30% GF добавление 6–8% позволяет достичь UL94 V-0 (1,6 мм) с LOI ≥ 34.

V. Реальные случаи: различия в производительности после модификации

Случай 1: Разъем PA6 (MCA)

• Оригинальный обычный MCA: нагрузка 12 %, колеблющаяся огнестойкость V-0/V-2, точечная коррозия на поверхности, падение ударной вязкости на 40 %.

• Переход на огнестойкий материал Yinsu MCA-B: загрузка 5 %, стабильная партия V-0, гладкая поверхность, улучшение стойкости удара на 25 %.

Случай 2: Безгалогенный кабель с низким содержанием дыма и темным полиэтиленом

• Оригинальная маточная смесь обычного красного фосфора: загрузка 10 %, шероховатая поверхность с выкрашиваниями, отказ клиента.

• Перешел на огнестойкий FRP-950X компании Yinsu: загрузка 5 %, гладкая поверхность, LOI 34, прошел тест V-0 за один раз.

Случай 3: ПП-пленка (система PPAP)

• Оригинальный необработанный PPAP: Белое налет на поверхности после одного месяца хранения, агломерация, снижение огнестойкости.

• Переход на модифицированный огнестойкий материал Yinsu PPAP (водостойкий тип): отсутствие экссудации после 1000-часового испытания Double-85, уменьшение комкования, стабильная огнестойкость.

VI. Вывод: модификация поверхности – это не просто «показуха»

Для инженеров по рецептурам выбор подходящего антипирена — это только первый шаг. Одна и та же химическая структура, модифицированная и немодифицированная, демонстрирует значительные различия в дисперсии, огнестойкости, внешнем виде деталей и длительном выделении. Если вы методом проб и ошибок разработали рецептуру, но все еще застряли в конкретной проблеме, подумайте, находится ли огнезащитная «работа на поверхности» на должном уровне — иногда переход на хорошо модифицированный продукт более экономически эффективен, чем тратить еще одну неделю на настройку параметров.

Компания Yinsu Flame Retardant уже 22 года специализируется на огнезащитной модификации поверхностей, предлагая MCA-B, маточную смесь с красным фосфором с покрытием, а также индивидуальные решения по модификации ADP/APP/PAPP. Для образцов или технических обсуждений, пожалуйста, оставьте комментарий.
