PA6 Составы и процессы модификации литиевых батарей
Для литиевых аккумуляторных батарей PA6 (нейлон 6) требует специальных модификаций, чтобы соответствовать строгим требованиям, которые в первую очередь включают высокую огнестойкость, отличную механическую прочность, хорошую стабильность размеров, устойчивость к электролиту, устойчивость к высоким температурам и электрическую изоляцию.
I. Основные направления модификации и концепции формулировок
1. Огнестойкая модификация (FR-PA6):
Цель: достичь рейтинга UL 94 V-0 (обычно требуется при толщине 0,8 мм или 1,6 мм), базового уровня безопасности для структурных компонентов, таких как корпуса аккумуляторных блоков и кронштейны.
Общие огнезащитные системы:
Синергическая система бром-сурьма: например, декабромдифениловый эфир/декабромдифенилэтан + триоксид сурьмы. Высокая эффективность, относительно низкая стоимость, но сталкивается со значительным давлением окружающей среды, риском поседения и требует внимания к термической стабильности.
Безгалогенная фосфорно-азотная огнезащитная система: например, фосфинаты (соль алюминия, соль кальция и т. д.), фосфорно-азотные вспучивающиеся антипирены, полифосфат аммония. Хороший экологический профиль, низкая токсичность дыма, что представляет собой основное направление развития. Однако уровни добавок обычно высоки (15-30%), что может существенно повлиять на механические свойства и текучесть, а затраты будут выше. Необходим тщательный отбор сортов с хорошей совместимостью и устойчивостью к цветению с PA6.
Гидроксиды металлов: например, гидроксид алюминия, гидроксид магния. Экологичен и нетоксичен, но для достижения V-0 требуется чрезвычайно большое количество добавок (>50%), что серьезно ухудшает механические свойства и текучесть, поэтому в PA6 используется меньше.
Ключевые моменты формулировки:
Совместимость антипирена с матрицей и другими добавками имеет решающее значение для предотвращения миграции и поседения, которые влияют на эксплуатационные характеристики и внешний вид.
Добавление огнезащитных синергистов (например, на основе сурьмы для бромированных систем) или противокапельных добавок (например, ПТФЭ) необходимо для повышения эффективности огнезащитных средств и предотвращения образования капель расплава.
Очень важно найти баланс между эффективностью огнезащитного состава и механическими свойствами, текучестью и стоимостью.
2. Модификация арматуры (усиленная PA6):
Цель: повысить прочность, жесткость, стабильность размеров, термостойкость (HDT) и уменьшить деформацию корпуса.
Общие армирующие материалы:
Стекловолокно: наиболее часто используется. Уровни добавления обычно варьируются от 15% до 50% (обычно 20–35%). Значительно улучшает прочность, жесткость, HDT и стабильность размеров.
Минеральные наполнители: например, тальк, слюда, карбонат кальция. В первую очередь улучшение жесткости, стабильности размеров и снижение стоимости, улучшение прочности менее выражено по сравнению со стекловолокном. Иногда используется в сочетании со стекловолокном.
Ключевые моменты формулировки:
Длина стекловолокна и обработка поверхности (силановый связующий агент) существенно влияют на конечные свойства. Хорошее межфазное соединение имеет решающее значение.
Высокое содержание стекловолокна снижает прочность и увеличивает склонность к короблению. Необходима оптимизация содержания и распределения стекловолокна.
Наполнители должны быть сухими, с соответствующим размером частиц и обработкой поверхности во избежание агломерации.
3. Изменение сопротивления электролита.

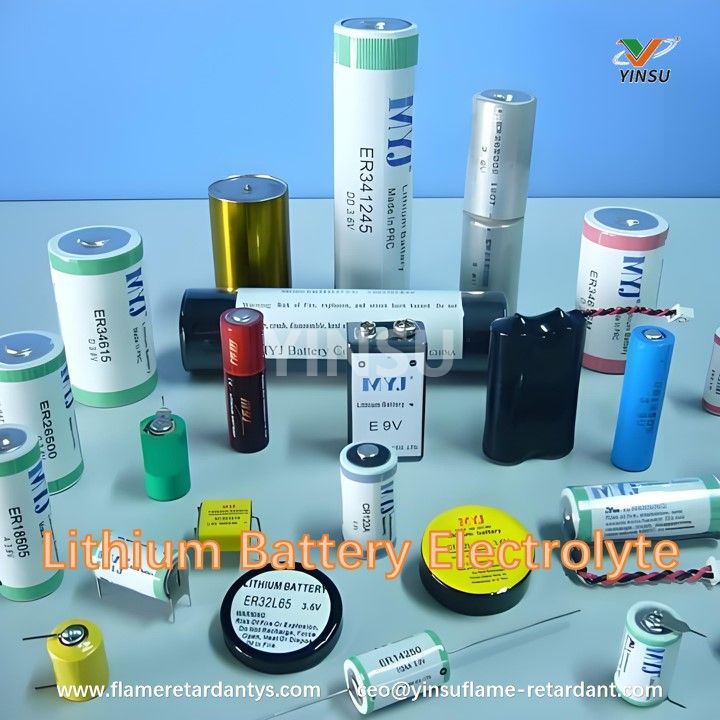

Цель: противостоять набуханию, коррозии и снижению производительности, вызванному электролитом литиевой батареи (обычно карбонатной смесью, содержащей LiPF6, например, EC/DMC/EMC).
Методы модификации:
Выбор базовой смолы: PA6 сама по себе обладает некоторой химической стойкостью, но ее недостаточно. Рассмотрите модификацию сополимера или использование полуароматических нейлонов (например, PA6T, PA9T) в качестве матрицы или компонента смеси, поскольку их электролитическая стойкость намного превосходит чистый PA6.
Добавьте стабилизаторы/стабилизаторы совместимости: добавьте специальные стабилизаторы совместимости или агенты химической стойкости к коррозии, чтобы улучшить взаимодействие между PA6 и антипиренами/наполнителями, уменьшая пути проникновения электролита.
Высокая кристалличность/сшивка. Увеличение кристалличности (с помощью зародышеобразователей, оптимизации процесса) или введение легкой сшивки может повысить химическую стойкость.
Обработка поверхности/покрытие. Еще одним подходом является нанесение электролитно-стойкого покрытия на поверхность детали (а не модификация материала как таковая).
Ключевые моменты разработки: Это одна из самых больших проблем для PA6, используемого в аккумуляторных блоках. Необходимо строгое тестирование методом погружения в электролит (например, вымачивание при температуре 85°C в течение 7 дней или дольше), позволяющее оценить изменение веса, сохранение механических свойств (растяжение/удар), изменения внешнего вида и т. д.
4. Модификация для ужесточения:
Цель: сохранить ударную вязкость при низких температурах или ударах, предотвращая хрупкое разрушение, особенно для деталей с защелкивающейся посадкой или подверженных ударам.
Общие ужесточающие агенты:
POE-g-MAH, EPDM-g-MAH: полиолефиновые эластомеры с привитым малеиновым ангидридом, с хорошей совместимостью с PA6, обеспечивающими значительный эффект упрочнения.
SEBS-g-MAH: привитой гидрогенизированный стирольный блок-сополимер, обеспечивающий лучшую стойкость к старению.
Ключевые моменты рецептуры:
Упрочнители снижают прочность, жесткость и HDT, а также могут повлиять на огнестойкость. Чтобы найти оптимальный баланс, необходим тщательный выбор типа и уровня добавления (обычно 5–15%).
Хорошая дисперсия и межфазное соединение являются ключом к эффективности упрочнения.
5. Модификация устойчивости к высоким температурам/термическому старению.
Цель: улучшить сохранение свойств в длительных условиях высокой температуры (например, температура внутреннего аккумуляторного блока может достигать 80–100°C).
Методы модификации:
Модификация армирования: стекловолокно/минеральный наполнитель сам по себе значительно увеличивает HDT и жаропрочность.
Добавление термостабилизаторов: например, солей меди (смесь йодида меди/йодида калия), комбинаций антиоксидантов с затрудненным фенолом/фосфатом. Эффективно замедляет высокотемпературную окислительную деградацию, сохраняя механические свойства и стабильность цвета.
Ключевые моменты разработки: Система термостабилизации должна быть совместима с огнезащитной системой, чтобы избежать взаимного влияния и отказа.
6. Изменение электрических характеристик:
Цель: сохранить или улучшить изоляцию (высокое объемное/поверхностное сопротивление), снизить риск утечки тока, улучшить CTI (сравнительный индекс отслеживания) для удовлетворения требований к высоковольтным аккумуляторным блокам (обычно требуется CTI ≥ 400 В, предпочтительно ≥ 600 В).
Методы модификации:
Избегайте проводящих наполнителей: например, технического углерода, металлических порошков.
Выберите огнезащитные системы с высоким CTI: Безгалогенные антипирены (особенно некоторые фосфинаты) обычно имеют более высокие значения CTI, чем системы бром-сурьма.
Контролируйте ионы примесей: ионы примесей в сырье могут снизить удельное сопротивление и CTI, поэтому необходимо сырье высокой чистоты.
Добавьте усилители CTI. Некоторые специальные добавки (например, специфические структурированные соединения кремния, бораты) могут помочь улучшить CTI.
Ключевые моменты рецептуры: Испытание CTI является обязательным и должно учитываться при разработке рецептуры.
II. Типичные модифицированные PA6 примеры составов (только примеры, для справочных , корректировок, необходимых в зависимости от конкретных требований)
1. Высокая жесткость, высокая огнестойкость, базовый тип устойчивости к электролиту (например, нижний корпус аккумуляторной батареи):
PA6 Базовая смола: 45-60%
Безгалогеновый антипирен (фосфорно-азотный тип/фосфинат): 15-25%
Стекловолокно: 25-35%
Огнезащитный синергист/противокапельный агент (ПТФЭ): 0,2–0,5 %.
Термостабилизатор (медная соль + антиоксидант): 0,5-1,5%
Смазка/технологическая добавка: 0,5-1%
(Дополнительно) Добавка/присадка для повышения устойчивости к электролитам: 1–3 %.

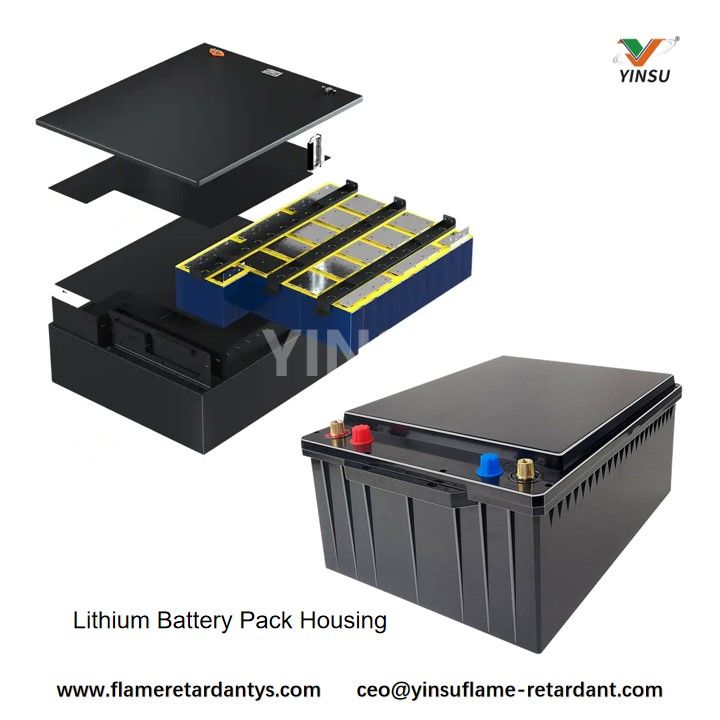

2. Высокая прочность и огнестойкость (например, верхняя крышка аккумуляторного блока, защелкивающиеся кронштейны):
PA6 Базовая смола: 50-65%
Безгалогеновый антипирен: 15-25%
Упрочнитель (POE-g-MAH): 8-12%
Стекловолокно: 15-25%
Огнезащитный синергист/противокапельный агент (ПТФЭ): 0,2–0,5 %.
Термостабилизатор: 0,5-1,5%
Смазка: 0,5-1%

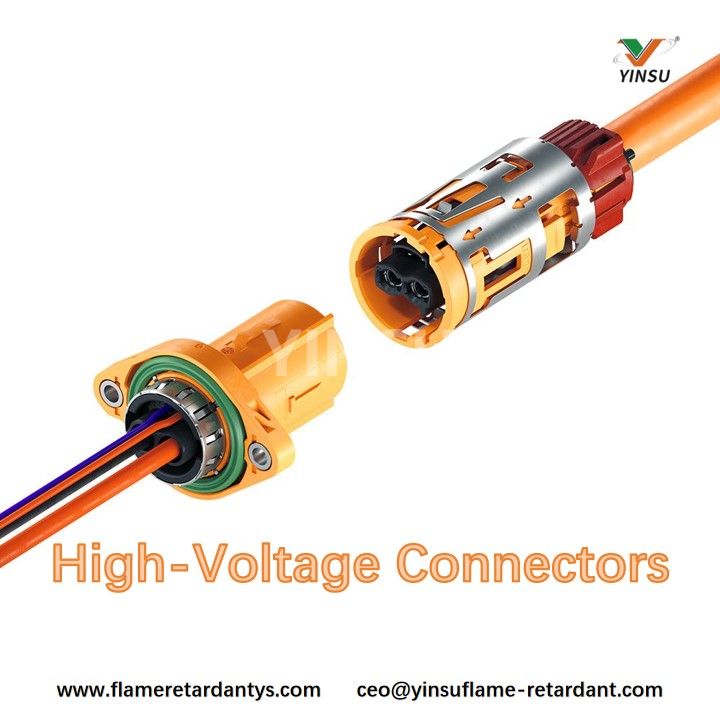

3. Высокий CTI, тип с высоким сопротивлением электролита (высоковольтные разъемы, изоляторы шин):
PA6 или PA6/Полуароматическая основа смеси: 50–70 %.
Безгалогенный антипирен с высоким CTI: 15–25 %.
Стекловолокно/минерал: 20-30%
Усилитель CTI: 1-3%
Специализированная добавка для повышения сопротивления электролита: 2-5%
Термостабилизатор: 0,5-1,5%
Смазка: 0,5-1%
III. Ключевые точки процесса
1. Сушка:
Ключевой! PA6 очень гигроскопичен. Содержание влаги должно контролироваться на уровне ниже 0,15% (предпочтительно <0,1%). В противном случае произойдет сильная гидролизная деградация во время высокотемпературной обработки, что приведет к снижению молекулярной массы, ухудшению характеристик (особенно ударной вязкости), появлению пузырей, серебряных полос и других дефектов.
Условия сушки: Рекомендуются осушающие сушилки. Температура: 80-90°С, точка росы ≤ -40°С, время: 4-6 часов. Толщина слоя материала не должна быть чрезмерной. Высушенный материал следует использовать сразу же или временно хранить в герметичном, обогреваемом бункере.
2. Компаундирование расплава (грануляция):
Оборудование: Двухшнековый экструдер является лучшим выбором, обеспечивая превосходное смешивание и диспергирование, с гибкой конфигурацией технологических зон (подача, плавление, смешивание, вентиляция, создание давления).
Параметры процесса:
Температура: Устанавливается на основе температуры плавления PA6 (~220°C) и рецептуры. Как правило, зона подачи ниже (~200°С), зоны плавления/смешивания выше (230-260°С), фильерная головка немного ниже (~240°С). Избегайте чрезмерных температур (>280°C) и длительного времени пребывания, чтобы предотвратить термическое разложение, особенно чувствительно к антипиренам и упрочнителям.
Скорость шнека: Избегайте чрезмерно высокой скорости и, как следствие, высоких сдвиговых усилий и повышения температуры, обеспечивая при этом полное плавление и смешивание. Балансируйте производительность и эффективность рассеивания.
Вакуумная вентиляция: Настоятельно рекомендуется! Установите эффективные вакуумные вентиляционные отверстия после зон плавления/смешивания для удаления влаги, низкомолекулярных летучих веществ (возможно, из антипиренов, добавок или продуктов разложения), улучшая чистоту материала и производительность.
Добавление стекловолокна/наполнителя: обычно добавляется через боковой питатель в средней зоне после полного плавления полимера, чтобы уменьшить разрыв волокна. Обеспечьте хорошее уплотнение бокового подающего порта.
Давление расплава: отслеживайте и поддерживайте стабильность, чтобы обеспечить стабильную экструзию и равномерное наполнение.
3. Процесс формования (в основном литье под давлением):
Оборудование: литьевая машина шнекового типа. Выберите подходящий тоннаж (в зависимости от размера детали и проектируемой площади). Рекомендуемая степень сжатия винта составляет 2,0-2,8.
Параметры процесса:
Температура в бочке: немного ниже или аналогична температуре гранулирования. Обычно находится в диапазоне 230-260°С. Температура передней зоны может быть немного выше, чтобы обеспечить пластификацию, температура задней зоны (сопла) должна быть ближе к температуре плавления, чтобы предотвратить растекание. Конкретные настройки зависят от марки материала, толщины детали и настроек конструкции пресс-формы.
Температура формы: очень важно! Влияет на кристалличность, усадку, внешний вид и внутренние напряжения. Обычно требуется высокая температура формы (70-100°C). Высокая температура формы помогает:
Увеличение кристалличности → Повышенная механическая прочность, термостойкость, химическая стойкость, стабильность размеров.
Уменьшите внутреннее напряжение → Уменьшите риск коробления и растрескивания после формования (особенно важно для устойчивости к электролиту).
Улучшить внешний вид (глянец, уменьшить линии сварных швов).
Способствует покрытию стекловолокном поверхностного слоя, уменьшая выступание волокон.
Скорость/давление впрыска: обычно используйте среднюю-высокую скорость для заполнения сложных полостей, но избегайте чрезмерного сдвига, вызывающего деградацию материала или чрезмерную ориентацию стекловолокна. Давление и время удержания должны быть достаточными, чтобы компенсировать усадку, но избегайте чрезмерных уровней, вызывающих высокое внутреннее напряжение и вспышку. Точка переключения давления удержания (переключатель V/P) требует точной настройки.
Противодавление: Соответствующее противодавление (3–10 бар) способствует гомогенизации расплава, пластификации и вентиляции.
Скорость вращения винта: средняя скорость, избегайте перегрева.
Время охлаждения: убедитесь, что деталь полностью остыла и отрегулирована, чтобы уменьшить деформацию при извлечении из формы. Время зависит от толщины стенок и температуры формы.
Постобработка (отжиг):
Рекомендуется! Специально для толстостенных, сложных конструкций или деталей, требующих высокой стабильности размеров и низкого внутреннего напряжения.
Цель: Устранить внутреннее напряжение, способствовать посткристаллизации, дополнительно улучшить стабильность размеров и устойчивость к растрескиванию под воздействием окружающей среды (полезно для устойчивости к электролиту).
Метод: Поместите детали в духовку с горячим воздухом или в масляную баню при температуре немного ниже HDT материала (обычно 100–140°C) на время, зависящее от толщины (1–4 часа или дольше), затем медленно охладите до комнатной температуры.
IV. Ключевой контроль качества и тестирование
1. Проверка сырья: характеристики и чистота смолы, антипиренов, стекловолокна, добавок и т. д.
2. Проверка пеллет: внешний вид, индекс текучести расплава, содержание влаги, класс огнестойкости (UL 94), CTI, основные механические свойства.
3. Проверка детали:
Размеры и внешний вид: допуски на размеры, коробление/деформация, поверхностные дефекты (вмятины, серебряные полосы, выступающие волокна, линии сварных швов и т. д.).
Механические свойства: прочность на растяжение, прочность/модуль изгиба, ударная вязкость по Изоду с надрезом (комнатная и низкая температура), HDT.
Огнестойкость: UL 94 (указанная толщина, например, 0,8 мм, 1,6 мм, 3,0 мм), GWIT, GWFI (при необходимости).
Электрические свойства: объемное сопротивление, поверхностное сопротивление, CTI.
Электролитное сопротивление: тест ядра! Погрузите образцы/детали в указанный электролит (например, 1М LiPF6 в EC:DMC:EMC=1:1:1) при повышенной температуре (например, 85°C) на определенный период времени (например, 7, 14, 28 дней). Скорость изменения испытательной массы, сохранение механических свойств (растяжение/удар), изменение внешнего вида (набухание, изменение цвета, растрескивание), изменение сопротивления изоляции и т. д. до и после погружения. Стандарты могут ссылаться на внутренние спецификации автопроизводителей или производителей аккумуляторов.
Сопротивление термическому старению: долгосрочное (например, 1000 часов) старение горячим воздухом при высокой температуре (например, 130°C), проверка сохранения свойств.
Устойчивость к термическому удару: имитирует циклическое изменение температуры при использовании аккумуляторной батареи.
(Необязательно) Выделение газов: оцените состав и количество газов, выделяемых материалом при высокой температуре или вакууме, чтобы предотвратить неблагоприятное воздействие на работу аккумулятора.
V. Резюме
Разработка модифицированного PA6 для литиевых аккумуляторных батарей представляет собой задачу системного проектирования, требующую всестороннего рассмотрения:
1. Определение сценария применения и основных требований: корпус, кронштейн, крышка или изолятор? Каковы первоочередные характеристики (огнестойкость, прочность, ударная вязкость, электролитная стойкость, CTI)?
2. Тщательная разработка рецептуры: выбор соответствующих огнезащитных систем (тенденция к безгалогенным технологиям), систем армирования, присадок, повышающих ударную вязкость, стабилизаторов и других функциональных добавок, а также тщательная оценка стойкости электролита.
3. Строгий контроль процесса: тщательная сушка является обязательным условием, оптимизированное компаундирование/грануляция (двухшнековый + вакуумная вентиляция) и литье под давлением (особенно высокая температура формы и возможный отжиг) являются ключом к обеспечению качества конечной детали.
4. Внедрение строгих стандартов тестирования: особенно полная проверка на соответствие специальным требованиям для литиевых батарей (UL 94 V-0, CTI, сопротивление старению электролита).
Рекомендуется сотрудничать с профессиональными составителями. Как правило, они обладают развитой платформой для разработки рецептур, возможностями строгого тестирования и обширным опытом применения, что позволяет им предлагать модифицированные решения по материалам PA6, адаптированные к конкретным потребностям конструкции аккумуляторных батарей.
