В лист ПВХ добавлено так много карбоната кальция, но огнестойкость все равно не удается? Проблема не в том, «добавлять или нет», а в том, «как добавить».
Инженеры-технологи, работающие с листами ПВХ, вероятно, слышали что-то вроде этого: «Карбонат кальция стоит недорого. Просто добавьте немного больше, и стоимость снизится, верно?»
Итак, вы переходите с 20 часов на 40 часов, а затем с 40 часов на 60 часов. Затраты действительно выглядят лучше, но огнестойкость падает с V-0 до V-2. Вы не урезали антипирены, а в некоторых случаях даже добавили больше, а рейтинг все равно падает. Три последовательные партии, отправленные на испытания, возвращаются как Фау-2. Начальник хлопает по столу и спрашивает: «Мы увеличили огнезащиту, так почему она не работает?»
Что еще хуже, в отчете об испытаниях говорится, что «капание воспламеняет хлопок», и на штампе начинает накапливаться стойкий слой налета, вынуждающий вас останавливаться и очищать его каждые 4 часа.
Как именно этот «дешевый помощник» – карбонат кальция – борется с антипиренами?
1. Слишком много карбоната кальция делает антипирены практически бесполезными.
Проведем простой расчет: на каждые 10 частей увеличения содержания карбоната кальция фактическая объемная доля антипирена в рецептуре снижается на 8–12%. Это означает, что вы добавляете 8 частей антипирена, думая, что это то же самое, что и раньше, но после «разбавления» карбонатом кальция на самом деле эффективно только около 6 частей на час.
Реальные данные испытаний подтверждают это: при фиксированной концентрации ПВХ в 100 частей на час и огнезащитном ПВХ на уровне 8 частей на час, увеличение содержания карбоната кальция с 20 частей на час до 40 частей на час снижает предельный кислородный индекс (LOI) с 28 до 25, а степень вертикального горения падает прямо с V-0 до V-2.
Это происходит не потому, что антипирен слабый, а потому, что его вытесняет карбонат кальция.
Более скрытая проблема — «межфазная конкуренция». Поверхность карбоната кальция слабощелочная и имеет тенденцию адсорбировать кислотные антипирены. Возьмем , к примеру, Обернувшись вокруг частиц карбоната кальция, он больше не может равномерно диспергироваться в матрице ПВХ. Это похоже на то, как если бы сахар покрыли кусок муки: сколько бы сахара вы ни добавили, вода не сможет вытянуть сладость. Попав в ловушку внутри наполнителя, антипирен просто не сможет функционировать. триоксид сурьмы (АТО) .
2. Цепная реакция высокой загрузки наполнителя: больше, чем просто потеря огнестойкости
Когда карбонат кальция сильно загружен, во время сгорания возникает ряд проблем:

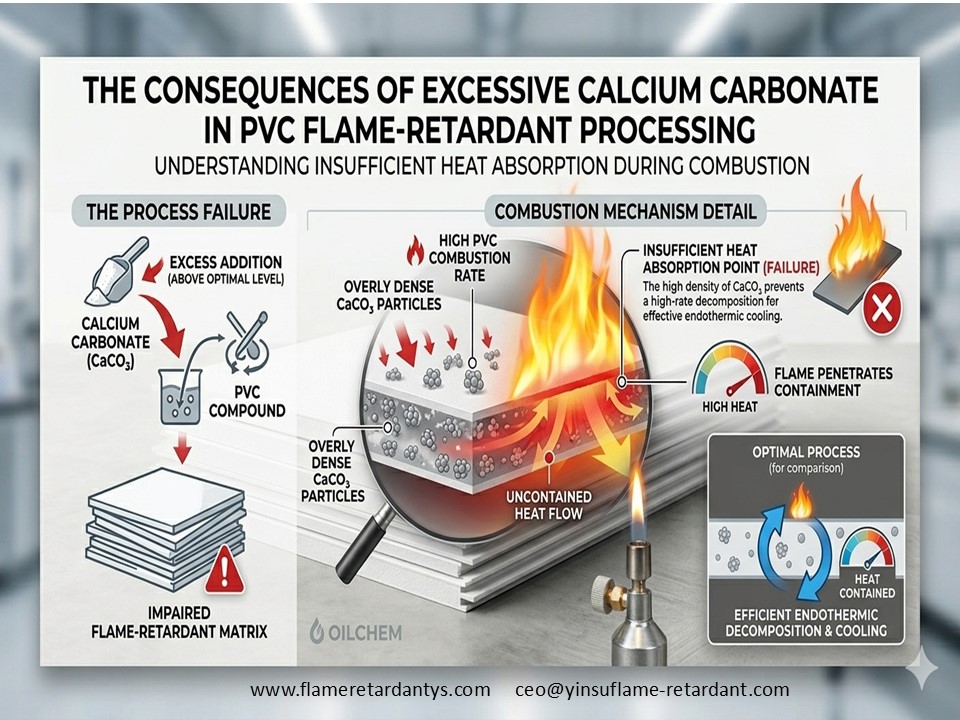

Недостаточный эндотермический эффект для остановки огня. Карбонат кальция разлагается с эндотермическим поглощением всего около 450 Дж/г, что составляет одну треть от гидроксида алюминия (АТН). Он не может помочь замедлить возгорание, поглощая тепло, как это делает ATH.
Более сильное капание. Большое количество карбоната кальция повышает текучесть расплава, что приводит к более сильному стеканию капель при горении – после воспламенения ваты о V‑0 не может быть и речи.
Ослабленная огнестойкость в газовой фазе. Сам ПВХ при сгорании производит хлористый водород (HCl), часть этого HCl нейтрализуется карбонатом кальция. Однако HCl на самом деле является важным компонентом огнестойкости в газовой фазе; его нейтрализация по иронии судьбы ослабляет общий эффект. Диоксид углерода и вода, образующиеся в результате разложения карбоната кальция, еще больше разбавляют концентрацию огнезащитного состава в газовой фазе.
Ухудшилось наращивание матрицы и плотность дыма. Кислотные продукты разложения разъедают матрицу, и показатель плотности дыма (SDR) резко возрастает.
Типичным примером является завод по производству пеноматериалов в провинции Цзянсу: при 40% карбоната кальция и использовании традиционной системы триоксид сурьмы (ATO) + хлорированный парафин эффективность огнезащиты упала на 35%, SDR подскочил до 82, что намного выше 75, необходимых для рейтинга B1. Матрицу приходилось останавливать и чистить каждые 4 часа, и рабочие горько жаловались.
3. Как это решить? Используйте синергичные составы, которые «обходят» карбонат кальция.
Поскольку карбонат кальция «ссорится» с некоторыми антипиренами, переходите на партнеры, которые с ним не борются.
3.1 Используйте композитный заменитель на основе сурьмы вместо ATO.
Триоксид сурьмы (АТО) дорог и легко адсорбируется карбонатом кальция. Замените его на YINSU Composite Antimony T3 ( заменитель триоксида сурьмы ). Загрузку можно уменьшить с 5 частей в час до 3–3,5 частей в час, что снизит стоимость на 20%. В то же время дисперсия лучше, и добавка с меньшей вероятностью будет «захвачена» наполнителем.
3.2 Внедрение многослойного антипирена Mg‑Al
YINSU FR‑ML‑01 представляет собой двойной гидроксид магния и алюминия со слоями. В отличие от обычных неорганических антипиренов, он не чувствителен к карбонату кальция. Его слоистая структура образует компактный слой угля во время горения, значительно снижая плотность дыма.
Данные испытаний: сочетание 30 частей FR-ML-01 с 3 частями Т3 повышает LOI непосредственно до 30, а SDR падает с 82 до 58.
3.3 Добавьте немного олово/цинкового редкоземельного стабилизатора
Добавление 1,5 частей композитного стабилизатора олово/цинк катализирует быстрое сшивание и образование угля в ПВХ на ранних стадиях горения, снижая выделение HCl более чем на 30%. Это не только снижает токсичность дыма, но и замедляет наращивание штампа, увеличивая интервалы очистки с каждых 4 часов до 24 часов.
Вместе эти три действия могут вернуть рейтинг огнестойкости с V-2 на V-0 даже при использовании большого количества карбоната кальция, при этом обеспечивая оптимизацию затрат на 15–20%.
4. Проверенный переформулированный пример (готовый для копирования)

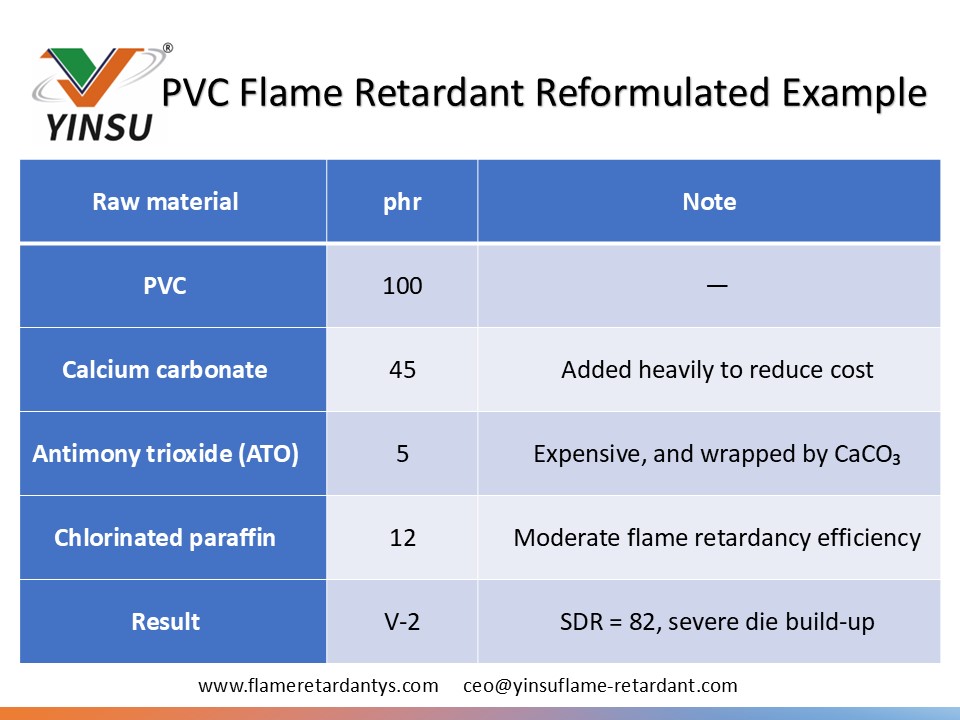

Завод по производству пенопласта ПВХ в Цзянсу производит 5000 тонн листов в год. Оригинальная формулировка и задачи:

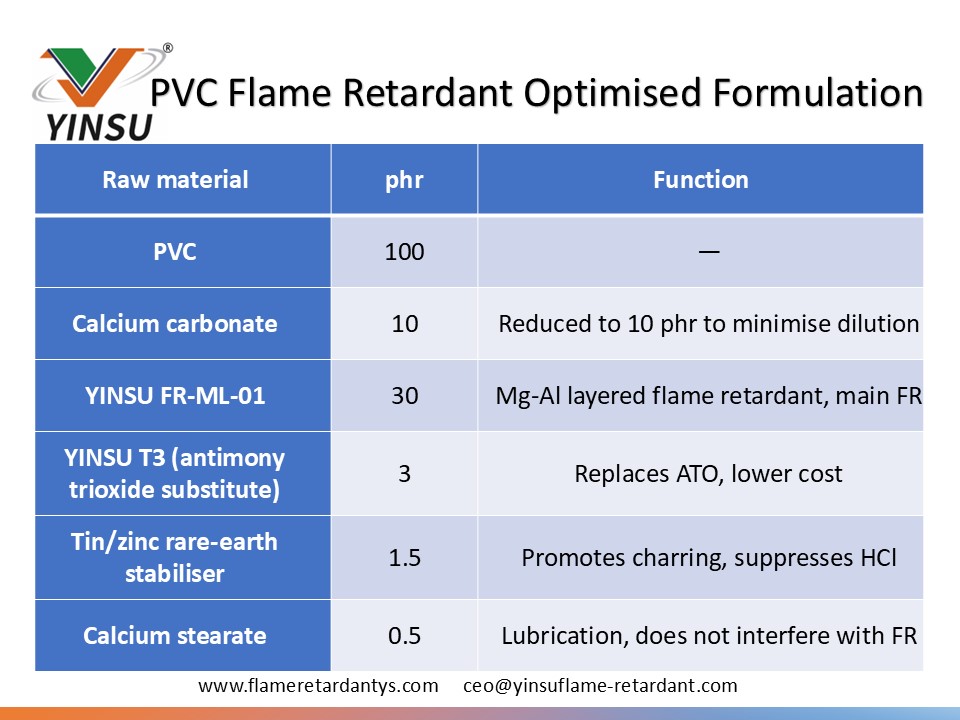

Оптимизированная формула :
Результаты :
Вертикальный прожог: V‑0 (1,6 мм)
Предельный кислородный индекс (LOI): 30
Рейтинг плотности дыма (SDR): 58 (снижение на 30 % по сравнению с исходным)
Интервал очистки штампа: 4 часа → 24 часа
Общая стоимость: на 12 % ниже , чем у оригинального состава, экономия ок. 600 000 юаней в год
Технический директор завода сделал весьма практичное замечание: «Раньше я думал, что чем больше антипирена добавишь, тем безопаснее. Теперь я понимаю, что соотношение рецептур имеет большее значение, чем просто количество».
5. Три производственных детали, на которые стоит обратить внимание
1. Избегайте чрезмерно высоких температур.
Карбонат кальция начинает разлагаться при температуре выше 200 °C, а антипирены также термочувствительны. Контролируйте зону пластификации при 170–180 °С и поддерживайте температуру матрицы ниже 190 °С. Уменьшите скорость шнека на 5–10% ниже нормальной (например, с 40 об/мин до 36 об/мин), чтобы избежать перегрева, вызванного сдвигом.
2. Порядок смешивания имеет значение.
Сначала смешайте ПВХ-смолу и антипирены (FR‑ML‑01, T3) на высокой скорости в течение 3 минут, затем добавьте карбонат кальция и стабилизатор. Если порядок обратный, карбонат кальция сначала покроет антипирен, и никакое последующее смешивание не сможет их разделить. Поддерживайте температуру смешивания 80–100 °C.
3. Выбирайте подходящую смазку.
Смазочные материалы типа EBS легко вступают в реакцию с антипиренами и вызывают пожелтение. Более безопасными альтернативами являются стеарат кальция или полиэтиленовый воск. Вы можете немного увеличить количество внешней смазки на 0,2–0,3 частички, чтобы уменьшить наросты матрицы.
6. Резюме
Карбонат кальция не запрещен, но то, как вы его используете, определяет успех или неудачу огнезащиты. Чтобы сохранить V‑0 при высоких нагрузках наполнителя, вам необходимо заменить антипирены, которые легко «запугать», такими альтернативами, как заменитель триоксида сурьмы (YINSU T3) и многослойный антипирен Mg-Al (YINSU FR-ML-01) вместе с обугливающим агентом из редкоземельных элементов олова/цинка.
Если вы столкнулись с аналогичными проблемами – огнестойкость падает при повышении содержания карбоната кальция или плотность дыма всегда превышает допустимый предел – не стесняйтесь обсудить с нами вашу текущую рецептуру. Мы можем предоставить бесплатный анализ оптимизации рецептуры. Возможно, вам не придется менять всю систему; часто проблема решается регулировкой всего двух или трех компонентов.
Запросить образцы или техническую консультацию : отправьте личное сообщение или оставьте комментарий с надписью «Оптимизация рецептуры ПВХ», и мы организуем, чтобы с вами связался технический инженер. Вы также можете напрямую связаться с техническим отделом YINSU Flame Retardant (телефон/электронная почта).
Об огнезащитном материале YINSU: Имея 20-летний опыт разработки безгалогенных и малодымных антипиренов для ПВХ, полиолефинов и других полимеров, мы предлагаем такие продукты, как заменители триоксида сурьмы (T3), многослойные антипирены Mg-Al (FR-ML-01), бромированные синергетические маточные смеси, а также комплексные услуги от разработки рецептуры до настройки процесса.
