Революция в покрытиях: подготовка огнезащитных составов к суровым условиям эксплуатации
Часто друзья спрашивают: «Как делается этот антипирен?» «Почему октабромэфир, который я синтезирую, всегда желтеет?» «Как сделать микрокапсуляцию равномерно?»
Эти вопросы могут показаться простыми, но они затрагивают суть огнезащитной технологии. Способ приготовления определяет нижний предел качества антипирена, а технологический контроль – верхний предел.
Сегодня мы систематически рассматриваем технологии приготовления антипиренов, опираясь на несколько профильных монографий и новейшие практические руководства. От традиционного синтеза до экологически чистого производства, от физического смешивания до молекулярного дизайна — мы увидим, как развивалось это «ремесло». Если есть неточности, просьба незамедлительно указать на них. Дальнейшие исправления внесу немедленно.
I. Обзор технологии приготовления: как «изготавливаются» антипирены?

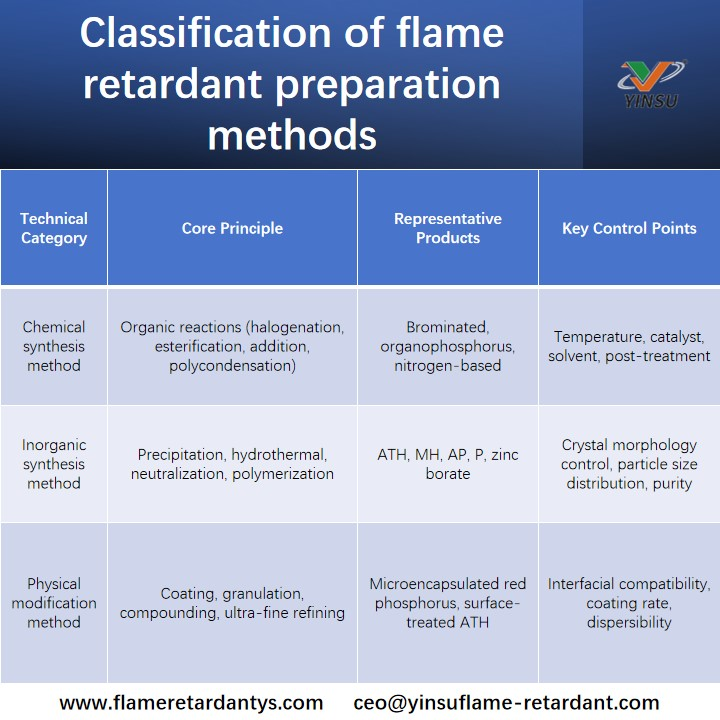

Методы приготовления огнезащитных средств можно грубо разделить на три категории в зависимости от типа реакции и характеристик процесса:
За каждой категорией скрывается полный набор «мастерства». Давайте разберем их по отдельности.
II. Химический синтез: «молекулярные строительные блоки» для органических антипиренов
Приготовление органических антипиренов по существу представляет собой направленную сборку функциональных групп. Пути синтеза разных сортов сильно различаются.
1. Бромированные антипирены: «Температурная игра» реакций галогенирования.
Основой синтеза бромированных антипиренов является бромирование. Будь то ароматическое бромирование (например, декабромдифенилэтан) или присоединение алифатического брома (например, октабромэфир), контроль температуры является решающим фактором.
Синтез декабромдифенилэтана (ДБДПЭ) представляет собой двухстадийный процесс: сначала бензилхлоридным методом получают 1,2-дифенилэтан высокой чистоты (чистота >99,5%) с последующим глубоким бромированием избытком брома в присутствии катализатора (например, AlCl₃). Температуру реакции необходимо строго контролировать и составлять 53–58°С. Слишком высокая температура приводит к усилению побочных реакций и пожелтению продукта; слишком низкая температура приводит к неполному бромированию.
Традиционный синтез октабромэфира (БДДП) осуществляется в хлоралкановых растворителях со сложной доочисткой и высоким уровнем загрязнения. Исследовательская группа из Нанкинского педагогического университета успешно разработала процесс синтеза водной фазы. Используя вспомогательные вещества для решения проблемы нерастворимости сырья в воде, они напрямую получили белый порошок BDDP в оптимизированных условиях с выходом 93,6%. Этот метод позволяет избежать использования токсичных органических растворителей, а маточный раствор можно перерабатывать, что действительно обеспечивает «нулевые выбросы».
2. Антипирены на основе фосфора : «искусство выбора» источников фосфора
При синтезе антипиренов на основе фосфора решающее значение имеет выбор источника фосфора. Обычные источники фосфора включают оксихлорид фосфора, трихлорид фосфора, пятиокись фосфора, гипофосфит, а также популярные в последнее время ДОФО и фосфазен.
Синтез BDP/RDP: используя оксихлорид фосфора и бисфенол А (или резорцин) в качестве сырья, сначала проводят конденсацию под действием кислотного катализа Льюиса с образованием промежуточного продукта, после чего следует этерификация фенолом. Тип катализатора (AlCl₃ более эффективен, чем TiCl₄), температура реакции и соотношение сырья напрямую влияют на выход и молекулярно-массовое распределение.
ДОФО и его производные: Синтез ДОФО начинается с о-фенилфенола и трихлорида фосфора и проходит четыре стадии: этерификация, циклизация, гидролиз и дегидратация. Температуру циклизации необходимо поддерживать на уровне 175–180°С, а температуру обезвоживания – 116–125°С. При температуре выше 125°C происходит сублимационная потеря ДОФО.
В последние годы произошли прорывы в технологии каталитического синтеза. Исследовательская группа из Технологического университета Гуандуна использовала каталитическую систему PdCl₂/RuCl₃ для синтеза производных ДОФО при более низких температурах, достигнув выхода продукта 90%. Более того, доля высокотемпературных изомеров велика, а антипирен имеет единственную точку плавления выше 295°C, что значительно улучшает термическую стабильность.
3. Антипирены на основе азота: «молекулярная инженерия» посредством самосборки с водородными связями.
Наиболее представительным является препарат цианурата меламина (MCA). Это супрамолекулярный комплекс, образующийся в результате самосборки меламина и циануровой кислоты посредством водородных связей.
Традиционный водно-фазный метод использует большое количество воды (вода: реагент >10:1), что приводит к высокой вязкости системы и длительному времени реакции. В усовершенствованном процессе используется комплексообразователь (например, WEX) для нарушения регулярности планарной структуры МКА, уменьшения гидродинамического радиуса, снижения соотношения воды к материалу до 2:1, сокращения времени реакции до 30 минут и устранения необходимости промывки продукта.
Сухой синтез включает сверхтонкое измельчение меламина и циануровой кислоты с последующим проведением реакции в нагревательной печи при 350°С в течение 1 часа с достижением чистоты 99,2%. Однако инвестиции в оборудование высоки, а потери от улетучивания сырья составляют около 10%.
III. Неорганический синтез: от «руды» к «функциональному материалу»
Основой неорганического антипирена является контроль процесса кристаллизации. Форма кристаллов, размер частиц и морфология напрямую определяют производительность приложения.
1. Гидроксид алюминия (АТН): «Кристаллография» процесса Байера.
Промышленный ATH в основном получают из бокситов по методу Байера. Однако для использования в качестве антипирена требуется дальнейшее рафинирование и обработка поверхности. Ключевыми показателями являются размер и распределение частиц: частицы <5 мкм подходят для полимерного наполнения; для кабельных компаундов их необходимо контролировать на уровне 1–2 мкм. В настоящее время основными направлениями являются ультраизмельчение и нанонизация. Совместное осаждение в жидкой фазе и реактивное осаждение высокой гравитацией могут производить нано-АТН.
2. Полифосфат аммония (APP) : «Дебаты о кристаллической форме» и степени полимеризации.
АРР имеет две основные кристаллические формы: тип I и тип II. АРР типа II имеет высокую степень полимеризации (n>1000), хорошую термическую стабильность (>300°C) и низкую растворимость в воде, что делает его предпочтительным источником кислоты для вспучивающихся огнезащитных систем, используемых в конструкционных пластмассах.
При синтезе АРР типа II часто используется путь «дигидрофосфат аммония-мочевина-пентаоксид фосфора», полимеризующийся при 280–300 ° C в течение 1,5–2 часов в атмосфере аммиака. Условия реакции существенно влияют на трансформацию кристаллической формы, требуя точного контроля температуры.
3. Нано-неорганические антипирены: «контролируемый рост» морфологии.
Приготовление гидроксистанната наноцинка: добавьте соль цинка и станнат к дисперсии оксида графена, проведите реакцию при 5–80°C в течение 2–6 часов, затем отфильтруйте и промойте, чтобы получить осадок нанофильтра. Модификация поверхности производными ДОФО позволяет получить наноантипирен, обладающий как огнезащитными, так и армирующими функциями.
Огнезащитный состав на основе наноаттапульгита: диспергируйте природный аттапульгит, затем покройте его поверхность в жидкой фазе гидратом Al₂O₃, гидратом MgO и т. д. Количество покрытия может достигать 40–500%. Этот композитный антипирен не только обеспечивает огнестойкость, но и действует как армирующий агент.
IV. Технология физической модификации: «Одежда» для антипиренов
Физическая модификация не меняет химическую структуру антипирена, но может полностью изменить его «характер». Он превращает гидрофильное в гидрофобное, мигрирующее в прочное, пылевидное в сыпучее.
1. Модификация поверхности: «мостиковая роль» связующих агентов.
Неорганические антипирены (ATH, MH, APP) плохо совместимы с полимерами и требуют обработки связующими агентами.
Чаще всего используются силановые связующие (например, KH-550) и титанатные связующие (например, NDZ-101). Высушивая антипирен и смешивая его с соответствующим количеством связующего агента в высокоскоростном смесителе при температуре 80–110°C в течение 5–10 минут, можно добиться покрытия поверхности. ПЭ, наполненный АТН, после модификации может увеличить прочность на разрыв более чем на 20%.
2. Микроинкапсуляция: «точная инкапсуляция» структур ядро-оболочка.
Микроинкапсуляция является наиболее эффективным методом решения таких проблем, как поглощение влаги красным фосфором, легкая миграция APP и улетучивание жидких антипиренов.
Микроинкапсулированный красный фосфор : частицы красного фосфора инкапсулированы меламиноформальдегидной смолой, фенольной смолой или неорганическими гидроксидами. Красный фосфор с покрытием имеет более высокую температуру воспламенения, пониженное выделение PH₃ и значительно улучшенную совместимость с полимерами. Исследовательская группа из Университета Хэнани использовала производные ДОФО для модификации гидроксистанната наноцинка, добившись одноэтапной модификации поверхности и усиления огнестойкости.
Микрокапсулы APP: использование полимеризации in-situ для покрытия поверхностей APP меламиноформальдегидной смолой снижает его растворимость в воде при температуре 25°C с 2,5 г/100 мл до 0,25 г/100 мл, то есть снижение на 90%.
Микрокапсулы перфторгексанона: команда FluidicLab использовала микрофлюидную технологию для приготовления микрокапсул перфторгексанона со структурой ядро-оболочка. Используя 5% ПВС в качестве внешней фазы, светочувствительную смолу в качестве средней фазы и перфторгексанон в качестве внутренней фазы, монодисперсные капли (CV <5%) были созданы с помощью стеклянного микрофлюидного чипа, а микрокапсулы были получены после УФ-отверждения. Температура срабатывания составляет 126,84°C, а содержание перфторгексанона достигает 92,74%.
Термочувствительные микрокапсулы: используя полимеризацию in-situ с меламино-мочевиноформальдегидной смолой (MUF) в качестве материала стенок и тройным композитом перфторгексанон/2-BTP/септафторциклопентан в качестве материала ядра, такие параметры, как эмульгатор, скорость перемешивания и соотношение ядра к стенке, были оптимизированы для получения микрокапсул. Их поведение при высвобождении зависит от температуры: кумулятивная скорость высвобождения увеличивается с 4,39% до 98,93% в диапазоне 30–120°C.
3. Грануляция и суперконцентрация: от «муки» к «пеллетам».
Порошковые антипирены вызывают образование пыли и затруднения при подаче. Экструзионное гранулирование в огнестойкие маточные смеси значительно улучшает рабочую среду и эффективность диспергирования.
Типичный процесс: антипирен (50–60 %) + смола-носитель (35–45 %) + диспергатор (2–3 %) + система стабилизации, смешиваются на высокой скорости, затем компаундируются в расплаве в двухшнековом экструдере и гранулируются. Маточные антипирены демонстрируют значительно улучшенную дисперсию в ПП, что приводит к более высокой огнезащитной эффективности.
V. Зеленый синтез: эволюция от «контроля загрязнения» к «нулевым сбросам»
Производство огнезащитных материалов переживает переход от «традиционных методов» к «зеленому синтезу».
1. Реакции водной фазы
Традиционный синтез октабромэфира использует токсичные растворители, такие как дихлорэтан. Процесс синтеза водной фазы, разработанный Нанкинским педагогическим университетом, не только позволяет избежать использования органических растворителей, но и позволяет повторно использовать маточный раствор. При повторном использовании маточного раствора в четвертый раз выход продукта по-прежнему превышал 98%, а кристаллическая форма и гранулометрический состав были лучше, чем у коммерчески доступных продуктов.
2. Двухфазная твердо-жидкостная реакция без растворителя.
Традиционный синтез триэтилфосфата (ТЭП) требует большого количества растворителя и приводит к высокому кислотному числу. В новом процессе используется двухфазная реакция твердого тела и жидкости между оксихлоридом фосфора и этилатом натрия при низкой температуре, что значительно сокращает время реакции, обеспечивает выход >90% и кислотное число <0,05 мгКОН/г, полностью решая проблему высокого кислотного числа.
3. Переработка остатков отходов
Использование остатков отходов десульфурации дымовых газов для приготовления макромолекулярных антипиренов превращает отходы в сокровище. Остаток десульфурации оксида магния смешивают с деионизированной водой, доводят pH и смесь подвергают реакции при кипячении с получением гидротальцитоподобных соединений. Затем для реакции добавляют меламин и фосфорную кислоту с последующим сшиванием параформальдегидом для получения макромолекулярного антипирена, содержащего соединения, подобные гидротальциту. Он имеет низкую стоимость, хорошую совместимость и низкое поглощение влаги.
4. Биологическое сырье.
Фитиновая кислота, как природное фосфорсодержащее соединение, в последние годы привлекла к себе значительное внимание. Синтез фосфорных антипиренов на биологической основе из фитиновой кислоты позволяет избежать использования нефтяного сырья и соответствует тенденциям устойчивого развития.
VI. «Три сферы» технологии подготовки
Оглядываясь назад на развитие технологии приготовления антипиренов, можно разделить его на три уровня:
Первая сфера: возможность производить продукт. Освойте основной путь синтеза и добейтесь стабильного производства, но с большими различиями от партии к партии, большим количеством примесей и низким выходом. Это можно считать только «мастерской».
Вторая сфера: возможность контролировать качество. Точно контролируйте условия реакции (температуру, время, катализатор, pH) для достижения высокого выхода, высокой чистоты и узкого распределения. Это «инженерная технология».
Третья сфера: способность проектировать производительность. Начиная с молекулярной структуры, используйте контроль кристаллической формы, регулирование размера частиц, модификацию поверхности, микроинкапсуляцию и другие средства, чтобы придать огнезащитным средствам «индивидуальные» свойства: устойчивость к высоким температурам, легкое диспергирование, немиграцию и совместимость с подложкой. Это «искусство молекулярной инженерии».
Некоторые компании, производящие огнезащитные материалы, все еще испытывают трудности в первой сфере, в то время как несколько ведущих игроков перешли во вторую сферу. По-настоящему лидерами в отрасли всегда являются те, кто создал основные возможности в третьей сфере. Они продают не только антипирены, но и предсказуемость производительности и конец управления неопределенностью.
