Как антипирены на основе фосфора могут избежать разложения, выщелачивания и пожелтения при высоких температурах (300°C)?
Однажды инженер, специализирующийся на модификации ПБТ, поделился с нами проблемой: они разрабатывали разъем светлого цвета. Состав отлично показал себя в небольших испытаниях, но как только его подали в двухшнековый экструдер и температура достигла 280°C, он начал дымиться, на форме образовался желтовато-коричневый осадок, и конечный продукт стал пожелтевшим. Они попробовали несколько различных антипиренов на основе фосфора, но результаты были примерно одинаковыми — либо разложение, либо пожелтение, либо настолько большое скопление плесени, что им приходилось каждые два часа выключать машину, чтобы очистить плесень.
Позже он спросил нас: антипирены на основе фосфора очень эффективны, но почему они выходят из строя в тот момент, когда сталкиваются с высокими температурами?
Эта проблема должна быть знакома всем, кто работает с высокотемпературным нейлоном, ПБТ или PPA.
I. Почему при производстве высокотемпературных конструкционных пластиков так используются антипирены на основе фосфора?

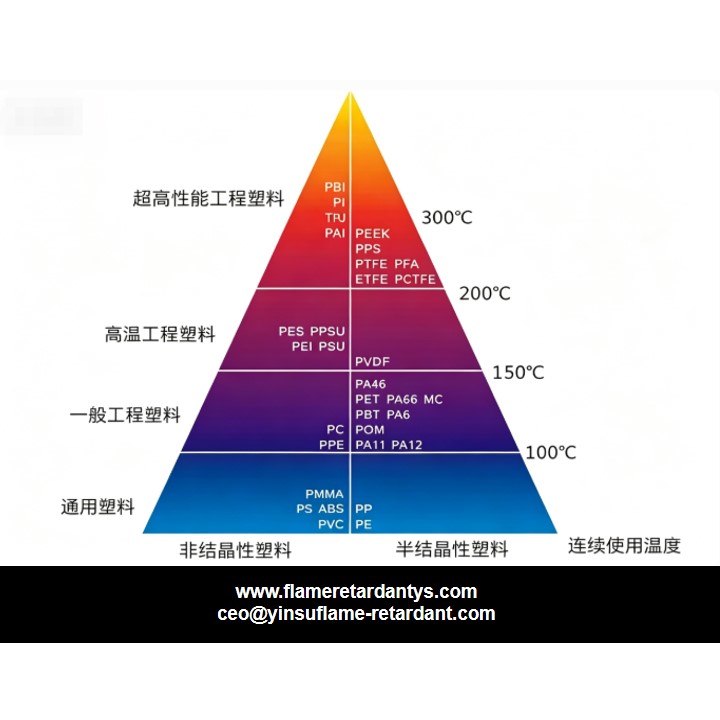

Такие материалы, как высокотемпературный нейлон и ПБТ, обычно имеют температуру обработки от 280 до 320°C. В этом температурном диапазоне многие традиционные антипирены просто не выдерживают: MCA разлагается, гидроксиды уже давно обезвожены, и хотя антипирены на основе брома обладают достойной термостойкостью, они сталкиваются со значительным давлением окружающей среды.
Антипирены на основе фосфора (такие как фосфорорганические соединения, гипофосфиты и красный фосфор) стали основным выбором из-за их высокой огнезащитной эффективности и низкого уровня нагрузки. Однако высокая эффективность не означает устойчивость к высоким температурам. Фактически, температуры термического разложения многих распространенных антипиренов на основе фосфора попадают точно в неуклюжий диапазон 280–300°C — недостаточно высокий, чтобы выдерживать температуры обработки, но слишком высокий, чтобы оставаться стабильным.
II. «Три основные ошибки» при высокотемпературной обработке
① Преждевременное разложение
Когда температура термического разложения антипирена ниже температуры обработки, в результате антипирен «разрушается» внутри шнека еще до того, как материал будет сформован. Образующиеся в результате небольшие молекулы не только не обеспечивают огнестойкость, но и вызывают коррозию оборудования. Самым прямым следствием является то, что даже если вы добавили много антипирена, показатель огнестойкости просто не улучшится.
② Масштабирование пресс-формы
Побочные продукты разложения конденсируются на поверхности формы, образуя слой твердой желтовато-коричневой или белой накипи. В лучшем случае это влияет на внешний вид готового изделия; в худшем случае – закупоривает вентиляционные каналы и вызывает неполное их заполнение. Некоторые клиенты сообщают, что при использовании определенного антипирена на основе фосфора в ПБТ им приходилось разбирать и чистить форму каждые два часа, что снижало эффективность производства вдвое.
③ Пожелтение
Это самый неприятный вопрос, особенно при производстве светлых или белых деталей. Высокотемпературное окисление приводит к обесцвечиванию антипирена, в результате чего вся деталь становится желтой и тусклой. Некоторые клиенты попробовали несколько разных сортов и, наконец, смиренно сказали: «Может быть, вместо этого нам следует перейти на детали темного цвета».
III. В чем корень проблемы?
Дело не в том, что антипирены на основе фосфора неэффективны; скорее, температура термического разложения стандартных антипиренов на основе фосфора не соответствует диапазону обработки высокотемпературных конструкционных пластиков.
На температуру термического разложения влияют несколько факторов: собственная стабильность молекулярной структуры, распределение частиц по размерам, содержание примесей и полярность поверхности. Проще говоря, если стандартный антипирен на основе фосфора сам не выдерживает температуры выше 300°C, как он сможет защитить материал?
Еще один момент, который часто упускают из виду: многие антипирены на основе фосфора при высоких температурах выделяют кислотные вещества. Эти кислотные вещества катализируют деградацию полимера, еще больше усугубляя пожелтение и образование плесени.
IV. Как решить эту проблему? Четыре подхода
① Модификация молекулярной структуры
Это самое фундаментальное решение. Введение термостойких групп в состав соединений фосфора повышает их собственную термическую стабильность. Например, замена короткоцепочечных алкильных групп на арильные или циклические структуры может повысить температуру термического разложения на 30–50°С. Температура термического разложения модифицированных фосфорорганических антипиренов может повышаться с 280°C до более чем 330°C.
② Технология нанесения покрытия
Покрытие поверхности огнезащитных частиц слоем термостойкого материала (например, силанов, смол или неорганических соединений). Это «покрытие» замедляет теплопроводность внутрь, задерживая разложение. В то же время слой покрытия улучшает совместимость с подложкой и снижает вымывание.
③ Очистка и контроль размера частиц
Примеси часто действуют как «спусковой крючок» термического разложения. Уменьшение содержания примесей и оптимизация распределения частиц по размерам (не слишком крупные и не слишком мелкие) могут значительно улучшить термическую стабильность. Некоторые производители пренебрегают этим аспектом, что приводит к значительным колебаниям термостабильности внутри одной партии.
④ Синергетическое смешивание
Если одно соединение на основе фосфора не может выдержать нагревание в одиночку, его можно комбинировать с другими. Например, сочетание фосфорорганического соединения с небольшим количеством азотсодержащих или неорганических соединений не только повышает эффективность огнезащиты, но также может повысить общую термическую стабильность. Однако необходимо позаботиться о том, чтобы температурная стойкость синергистов была совместима.
V. Устойчивость к высоким температурам — это только первый шаг; необходимо также решить проблему выщелачивания.
Сопротивление разложению во время высокотемпературной обработки не гарантирует, что выщелачивание не произойдет при длительном использовании. Некоторые антипирены на основе фосфора мигрируют на поверхность во время испытания «двойной 85» (85°C/85% влажности, 1000 часов), образуя белые пятна или маслянистую пленку.
Основными причинами выщелачивания являются плохая совместимость с субстратом, низкая молекулярная масса и неполная инкапсуляция. Решения просты: повысить степень полимеризации, провести модификацию поверхности и оптимизировать процесс инкапсуляции. Если модификация выполнена правильно, поверхность останется чистой даже после теста Double-85.
VI. Как выбрать подходящий материал?
Высокотемпературный нейлон (PA6T, PA9T, PPA): Модификация фосфорорганическими соединениями или диэтилфосфонатом алюминия (АДФ) является относительно стабильным вариантом. Обратите внимание на совместимость со стекловолокном; некоторые сорта склонны к выщелачиванию в системах, армированных стекловолокном.
ПБТ: модифицирован АДФ или красным фосфором (для деталей темного цвета). Красный фосфор недорог и очень эффективен, но варианты цвета ограничены. Синергетические антипирены на основе азота могут еще больше снизить необходимую дозировку.
Светлые/белые продукты: Избегайте красного фосфора; выбирайте модифицированный фосфорорганический или АДФ высокой чистоты. Устойчивость к температуре и устойчивость к пожелтению являются критическими требованиями.
Несколько общих советов, которые помогут избежать ошибок:
Обязательно просушите материал перед обработкой; термостойкость антипиренов на основе фосфора снижается при впитывании ими влаги.
Избегайте прямого смешивания с щелочными наполнителями, такими как карбонат кальция, так как это может нейтрализовать антипирен и сделать его неэффективным.
Не работайте при верхнем пределе температуры экструзии; оставьте запас 20–30°С.
VII. Высокие температуры не являются проблемой; реальная проблема заключается в выборе неправильного материала.
Огнестойкость высокотемпературных конструкционных пластиков — это не просто вопрос «добавления». Только выбрав модифицированные антипирены на основе фосфора с соответствующими температурами термического разложения, а также устойчивостью к миграции и пожелтению, вы можете обеспечить бесперебойное производство и стабильную конечную продукцию.

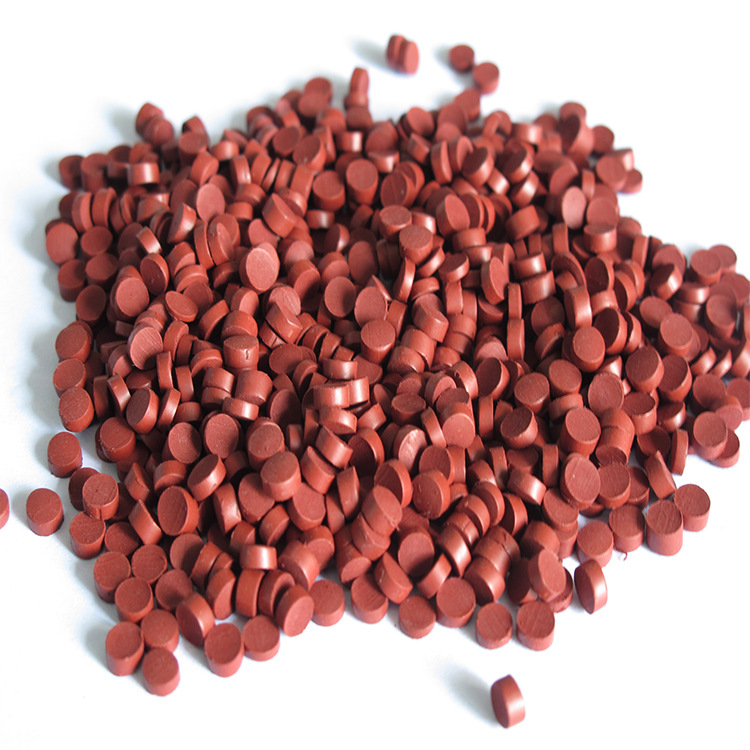

За последние несколько лет мы приложили много усилий для модификации антипиренов на основе фосфора. Наша серия фосфорорганических соединений (например, WADP-10) достигает температуры термического разложения более 350°C, практически без разложения или пожелтения при температуре обработки 300°C; Благодаря очистке и модификации серия ADP значительно снизила проблемы, связанные с загрязнением плесенью; маточные смеси красного фосфора, такие как FRP-750A, основаны на высоком содержании или инкапсулировании для сохранения исходных свойств при низких уровнях добавления, что обеспечивает превосходный контроль выщелачивания и делает их подходящими для темных высокотемпературных деталей.
Если вы также боретесь с пожелтением, образованием плесени или разложением во время высокотемпературной обработки, не стесняйтесь обсудить с нами конкретные марки. Возможно, вам не придется переключать рецептуры — для решения проблемы может оказаться достаточно корректировки окна обработки.
