Применение пиперазин-пирофосфата в качестве антипирена: четыре основные технические проблемы, стоящие за преимуществами
В области безгалогенных антипиренов пиперазинпирофосфат постепенно стал популярным выбором для замены традиционных антипиренов на основе галогенов благодаря своим экологически чистым характеристикам, заключающимся в отсутствии галогенов, малом дыме и низкой токсичности, а также совместимости с такими материалами, как полиолефины и конструкционные пластики. Его присутствие можно увидеть в самых разных областях: от корпусов бытовой техники и внутренних деталей автомобилей до проводов и кабелей.
Однако между идеалом и реальностью всегда существует разрыв. В реальном производстве и применении эффективность пиперазинпирофосфата часто ограничивается различными факторами, и многие предприятия сталкиваются с подводными камнями во время добавления, обработки и использования. Сегодня мы углубимся в четыре основные проблемы, с которыми он сталкивается при применении, чтобы помочь вам избежать потенциальных рисков.
I. Ограничения совместимости подложек.
Плохая совместимость с неполярными подложками. Разделение формы во время литья под давлением можно решить напрямую, используя модифицированный пиперазинпирофосфат.
Молекулярная структура пиперазинпирофосфата содержит полярные группы (такие как пирофосфатные связи и пиперазиновые кольца). Эта характеристика обеспечивает ему приемлемую совместимость с полярными подложками (такими как PA6, ПК), но он легко становится «несовместимым» при столкновении с неполярными или низкополярными полиолефиновыми подложками, такими как PE (полиэтилен) и PP (полипропилен).
Проблема расслоения формы из-за недостаточной совместимости особенно актуальна при литье полипропилена под давлением. При непосредственном добавлении обычного пиперазинпирофосфата слабые межмолекулярные силы между ними могут привести к появлению разделительных смазок на поверхности отлитых под давлением деталей и пресс-формы, даже если количество добавления контролируется. Эта проблема не вызвана самой суммой добавления. Без корректировки сложных процессов литья под давлением, прямой выбор модифицированного пиперазинпирофосфата может эффективно решить эту проблему, предотвращая такие проблемы, как агломерация и расслоение формы, которые влияют на внешний вид продукта по причине их первопричины.
Кроме того, плохая совместимость также снижает механические свойства. Например, после добавления в ПП трубы обычного пиперазинпирофосфата прочность на разрыв может снизиться на 5-10% при более заметном снижении ударной вязкости, что делает их склонными к хрупкому разрушению в условиях низких температур. Сопротивление разрыву полиэтиленовых пленок также может снизиться, что влияет на их долговечность.
II. Высокие требования к технологии обработки.
Узкий температурный диапазон, который при несоблюдении осторожности легко приводит к пожелтению и пенообразованию.
Замеченная температура термического разложения пиперазинпирофосфата составляет ≥280°С. Одно только это значение, по-видимому, удовлетворяет потребностям обработки большинства пластмасс (например, температура экструзии ПП 180-220°C, температура обработки ПЭ 160-200°C). Однако в реальном производстве окно обработки уже, чем предполагалось.
Проблема заключается в «локальном перегреве». В двухшнековых экструдерах сдвиг шнека генерирует дополнительное тепло. Если скорость шнека слишком высока (более 400 об/мин) или температура ствола отклоняется на 5-10°С, местная температура может превысить фактический предел допуска пиперазинпирофосфата, что приведет к его преждевременному разложению. При разложении выделяются низкомолекулярные газы (такие как CO₂, аммиак), что приводит к «вспениванию» материала. Например, на экструдированных листах ПП могут образовываться внутренние поры, а на отлитых под давлением деталях могут быть вмятины на поверхности. Одновременно продукты разложения могут вызвать пожелтение материала, которое сложно замаскировать даже при последующей корректировке цвета, что напрямую приводит к браку продукции.
Еще сложнее то, что пиперазинпирофосфат разных производителей различается по чистоте (содержание примесей 0,5–2%). Примеси еще больше снижают термическую стабильность, удваивая сложность контроля температуры. Без точного оборудования для контроля температуры процент брака у мелких и средних производителей может превысить 15%.
III. Неравномерная дисперсия в таких материалах, как полипропилен.
Частые белые пятна и ямки, ведущие к «локальному нарушению» огнестойкости.
В полиолефиновых субстратах, таких как ПП, проблему дисперсии пиперазинпирофосфата решить сложнее, чем проблему совместимости. Даже при предварительном смешивании белые пятна и питтинги на поверхности могут появиться после экструзии или литья под давлением, что ограничивается как «свойствами материала, так и обработкой».
С точки зрения свойств материала, плотность пиперазинпирофосфата составляет около 1,5 г/см³, тогда как плотность ПП составляет всего 0,9 г/см³. Значительная разница в плотности делает вероятным «расслоение» во время смешивания. Если распределение частиц пиперазинпирофосфата по размерам неравномерно (например, содержит крупные частицы размером более 5 мкм), сила сцепления между частицами увеличивается, что затрудняет их диспергирование шнеком.
С точки зрения обработки решающее значение имеет этап смешивания. Если не использовать комбинированный процесс «высокоскоростное предварительное смешивание + двухшнековое диспергирование» и полагаться исключительно на одношнековую экструзию, пиперазинпирофосфат будет существовать в субстрате в виде «маленьких агрегатов». Последовательность подачи также имеет значение. Добавление сначала базовой смолы и упрочнителя, а затем пиперазинпирофосфата приводит к улучшению дисперсии более чем на 30% по сравнению с прямым смешиванием.
Последствия плохой дисперсии выходят за рамки внешнего вида. Белые пятна и питтинг на поверхности детали могут повлиять на последующие процессы нанесения покрытия и печати. Внутренняя неравномерная дисперсия приводит к образованию «мертвых зон огнестойкости». Например, если концентрация пиперазинпирофосфата слишком низкая в определенной области корпуса прибора из ПП, из этой области может начаться горение, что не соответствует стандарту огнестойкости V-0.

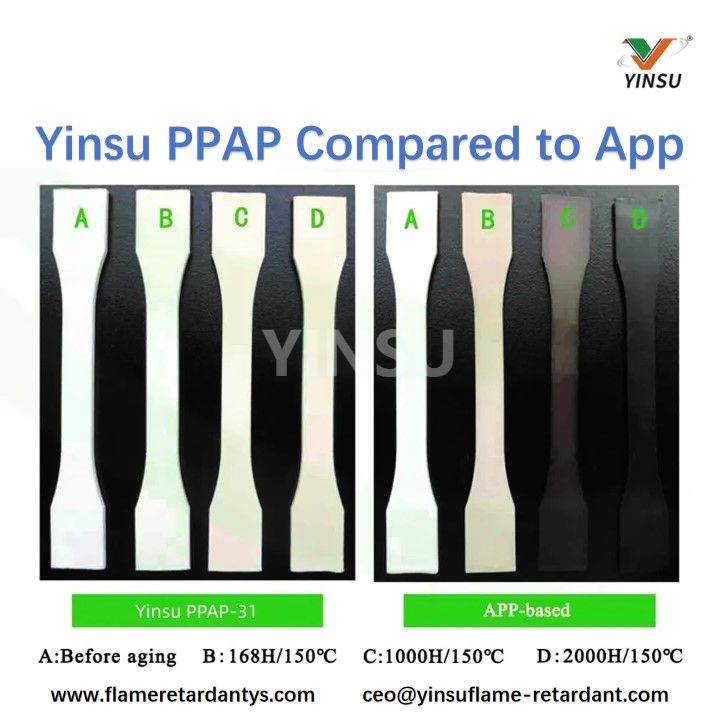

IV. Средняя водостойкость и долговечность.
Склонен к выщелачиванию в условиях высокой температуры и влажности, что снижает эффективность огнезащитных средств.
Молекулы пиперазинпирофосфата содержат небольшое количество гидрофильных групп (например, гидроксильных групп), что приводит к относительно высокой растворимости в воде. Эта характеристика ставит под сомнение его стабильность в условиях высокой температуры и высокой влажности.
Например, для наружных солнцезащитных козырьков из полипропилена, компонентов из АБС-пластика в ванных комнатах или салонов автомобилей (где летом температура в автомобиле может превышать 60°C, а влажность часто превышает 70%), длительное воздействие таких сред приводит к медленной миграции пиперазинпирофосфата и выщелачиванию его на поверхность детали. Это не только вызывает побеление поверхности и потерю блеска, но также может привести к снижению содержания антипирена.
Для решения этой проблемы в промышленности обычно используется метод «модификация + покрытие поверхности». Покрытие силановыми связующими, эпоксидными смолами и т.п. (толщина покрытия 50-100 нм) может снизить растворимость в воде на 30-50%. Альтернативно, прививка неполярных групп (например, длинноцепочечных алкильных групп) может улучшить межфазную адгезию с полиолефиновыми подложками и уменьшить выщелачивание. Однако эти методы увеличивают затраты на 10–15%, и проблемы все равно могут возникнуть, если покрытие будет неровным.
V. Заключение
Только путем решения проблем можно раскрыть истинный потенциал пиперазинпирофосфата.
Экологические преимущества пиперазинпирофосфата неоспоримы. Однако вышеупомянутые четыре основные проблемы — совместимость подложек (включая раздел ПП для литья под давлением), чувствительность к обработке, дисперсия и водостойкость — остаются «препятствиями», ограничивающими его широкомасштабное применение. Предприятиям необходимо выбирать подходящие решения для модификации (например, пиперазинпирофосфат с покрытием) и методы обработки (например, точный контроль температуры, поэтапное смешивание) на основе конкретных сценариев использования их продукта (например, использование на открытом воздухе, точность технологии обработки). Примечательно, что проблему высвобождения при литье полипропилена под давлением непосредственный выбор модифицированного пиперазинпирофосфата может эффективно решить проблему без корректировки количества добавляемого антипирена или производственного процесса.
Последнее напоминание.
Основное преимущество модифицированного пиперазинпирофосфата заключается в том, что «не требуется корректировка процесса». Предприятиям не нужно инвестировать в модификацию оборудования. Простой выбор подходящей модели в зависимости от условий эксплуатации продукта (например, высокая температура/влажность, высокие требования к внешнему виду) может полностью решить проблемы применения обычного пиперазинпирофосфата.
Если к вашему продукту предъявляются особые требования (например, сверхнизкие температуры, чрезвычайно тонкие стенки) или вы хотите получить сравнение моделей конкретного поставщика и рекомендации по мелкомасштабным пробным образцам, оставьте комментарий с надписью «Выбор + сценарий». Мы предоставим вам индивидуальные решения!
