Преодоление узких мест при обработке кабелей LSZH: термическая стабильность, совместимость интерфейсов и оптимизация процесса
Почему совершенство обработки определяет качество кабеля LSZH
Кабели с низким дымовыделением и без галогенов (LSZH) имеют решающее значение в транспортных, энергетических, строительных и коммуникационных приложениях, где пожарная безопасность, низкое выделение дыма и безгалогенные характеристики не подлежат обсуждению. Однако даже самые современные безгалогенные антипирены будут работать хуже, если процессы экструзии нестабильны или если термический стресс вызывает расслоение или механическое ослабление конечного продукта.
В этой статье мы анализируем ключевые узкие места в обработке кабелей LSZH, особенно во время экструзии, совместной экструзии и многослойной сборки, и описываем, как производители могут оптимизировать рецептуры и оборудование для обеспечения стабильной и высококачественной продукции.
I. Термическое разложение и микропузырьки во время экструзии
1. Проблема: нестабильность обработки высоконаполненных кабельных компаундов LSZH.
Во время шнековой экструзии , особенно когда температура расплава превышает 200 °C , высоконаполненные кабельные компаунды LSZH сталкиваются с серьезной проблемой:
преждевременным термическим разложением огнестойких наполнителей, таких как тригидрат алюминия (ATH) и гидроксид магния (MDH)..
Эти гидратированные наполнители начинают выделять водяной пар, когда подвергаются перегреву, вызванному сдвигом, внутри цилиндра шнека. По мере выхода водяного пара внутри расплава полимера образуются микропузырьки , что приводит к:
Пониженная плотность и компактность расплава
Увеличение пустотного контента
Плохое слияние слоев
Дефекты поверхности или дыры в готовых кабелях
Данные механических испытаний показывают, что эти микродефекты могут снизить окончательную прочность на разрыв оболочки кабеля LSZH более чем на 30% . Это не только снижает производительность, но также может привести к сбою контроля качества во время испытаний на растяжение или моделирования изгиба.
Проблема усугубляется при следующих условиях экструзии:
Высокая степень сжатия винта (например, >1:3) → Чрезмерное напряжение сдвига и фрикционный нагрев.
Чрезмерно длительное время пребывания → Длительное воздействие повышенной температуры.
Несбалансированное охлаждение головки или неправильный поток расплава → Локализованные горячие зоны и накопление пара.
2. Оптимизация процесса: инженерные решения для получения безпузырьковых компаундов LSZH
Для уменьшения термического разложения и достижения стабильной и высококачественной экструзии малодымных безгалогенных кабельных компаундов настоятельно рекомендуется внести следующие изменения в процесс:
✅ Используйте винты с низкой степенью сжатия (≤ 1:2).
Почему : снижает напряжение сдвига и перегрев.
Эффект : Защищает гидратированные антипирены от преждевременного разрушения.
Результат : Меньше пузырьков, более равномерное плавление.
✅ Принять конструкции полусжимающей матрицы
Почему : Обеспечивает более плавный переход давления между экструдером и матрицей.
Эффект : Предотвращает внезапное расширение расплава и захват пузырьков.
Результат : более плотный экструдат с улучшенными механическими характеристиками.
✅ Контролируйте коэффициент просадки, близкий к 1:1
Почему : Обеспечивает равномерную толщину материала и минимальное растягивающее напряжение.
Эффект : Предотвращает дефекты ориентации и внутренние напряжения.
Результат : лучшее соединение слоев и стабильность размеров.
✅ Поддерживайте температуру плавления ниже 190 °C.
Почему : Поддерживает температуру обработки ниже пороговых значений разложения ATH/MDH.
Эффект : Уменьшает испарение, выделение влаги и образование пустот.
Результат : Гладкая, бездефектная оболочка с высокими физическими свойствами.
II. Многоуровневая структура и совместимость интерфейсов

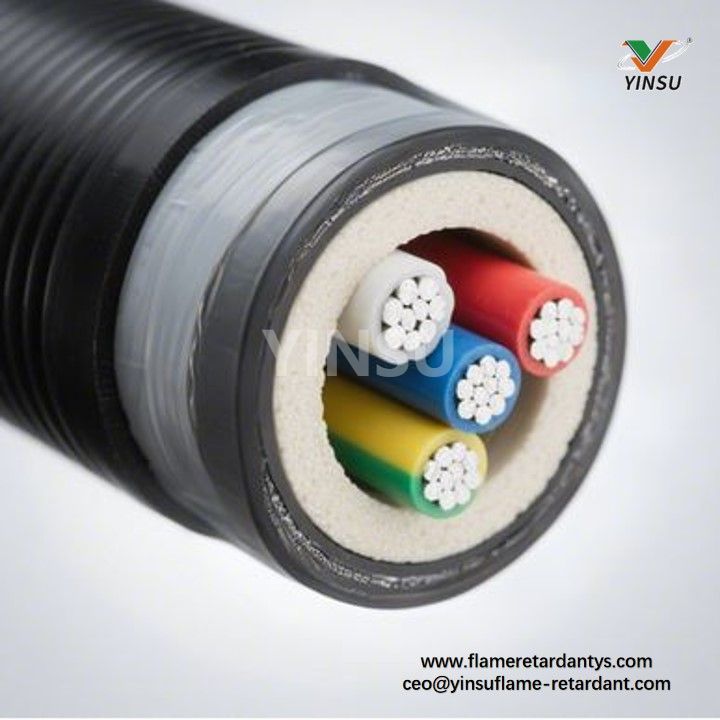

1. Проблема: расслоение и разрушение конструкции многослойных кабелей LSZH.
Чтобы соответствовать строгим классификациям огнестойкости уровня B1 в соответствии с китайским стандартом GB/T 31247 и европейским стандартом EN 50575 , современные кабели LSZH часто требуют многослойной конструкции , обычно состоящей из:
Керамический противопожарный слой – образует жесткий барьер под воздействием пламени.
Огнестойкая клейкая лента – удерживает конструкцию во время горения.
Безгалогенная внешняя оболочка – обеспечивает механическую защиту и изоляцию (часто на основе полиэтилена).
Хотя эта конструкция повышает огнестойкость, она создает новую проблему: несоответствие теплового расширения..
Каждый слой — особенно керамический силиконовый каучук и полиэтиленовые оболочки — имеет свой коэффициент теплового расширения (КТР) . В условиях пожара или быстрого изменения температуры эта разница может вызвать:
В ходе реальных испытаний прочность соединения между керамическим силиконовым слоем и полиэтиленовой оболочкой снижается более чем на 50 % при температуре 150 °C . После потери целостности интерфейса кабель не может сохранять форму и целостность во время испытаний на огнестойкость, что может привести к катастрофическому распространению пламени или потере функциональности.
2. Направление улучшения: разработка расширенного интерфейса.
Чтобы улучшить совместимость и структурную целостность многослойных кабельных соединений LSZH , производители обращаются к технологиям градиентных слоев и методам проектирования интерфейсов , в том числе:
✅ Добавьте модификаторы совместимости (например, PE-g-MAH)
Что он делает : полиэтилен с привитым малеиновым ангидридом (PE-g-MAH) химически образует мостик между полярными (керамика/силикон) и неполярными (ПЭ) материалами.
Результат : Улучшает межслойную адгезию до 2 раз при повышенных температурах.
Применение : Смешать с керамическим или клейким слоем в соотношении 3–8%.
✅ Используйте связующие слои или совместно экструдированные смеси.
Что он делает : Создает совместимый переходный слой между материалами с разной степенью расширения.
Результат : сводит к минимуму термическое напряжение и риск расслоения.
Применение : Совместное экструдирование или ламинирование мягкого модифицированного эластомером полиэтилена или сополимера EVA в качестве буферного слоя.
✅ Оптимизация смачивания поверхности раздела и поверхностной энергии
Что он делает : Улучшает физическое соединение за счет улучшения текучести, контакта и плавления во время совместной экструзии.
Результат : Уменьшает внутренние пустоты и образование волдырей.
Применение : Отрегулируйте температуру плавления, предварительную обработку поверхности или используйте усилители адгезии.
Эти усовершенствования гарантируют, что многослойные кабельные конструкции LSZH сохраняют механическое соединение и целостность во время воздействия огня, что позволяет им выдерживать такие критические испытания, как:
Распространение пламени (EN 60332-3)
Отсутствие капель (МЭК 60332-1-2)
Структурная ретенция (GB/T 31247, раздел 6)

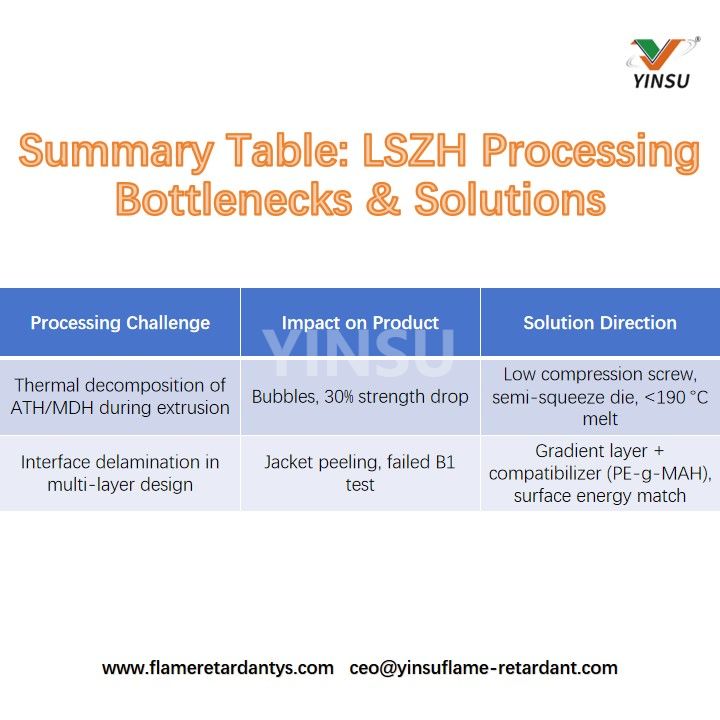

3. Сводная таблица: узкие места обработки LSZH и решения
✅ YINSU FRP-950X : снижение термического риска при одновременном повышении совместимости
Чтобы помочь решить проблемы экструзии и многослойности, компания YINSU Flame Retardant предлагает FRP-950X , огнезащитный состав с красным фосфором, разработанный для передовых составов LSZH.
Особенности FRP-950X :
Термическая стабильность : не разлагается и не пенится преждевременно.
Низкое содержание добавок ( 3- 5%) : снижает стресс, вызванный наполнителем.
Отличная дисперсия : Совместим с EVA, полиэтиленом, полипропиленом и их смесями.
Улучшенный слой угля : повышает целостность нескольких слоев под огнем.
Заменяя или уменьшая нагрузку ATH/MDH на FRP-950X, производители кабелей могут снизить температуру обработки, избежать дефектов микропузырьков и добиться лучшего межслойного соединения в многослойных конструкциях LSZH.
Заинтересованы в совершенствовании производства кабелей LSZH? Свяжитесь с YINSU или посетите страницу продукта FRP-950X..
III. Заключение
Хотя кабели LSZH обеспечивают явные преимущества в области пожарной безопасности, их производство связано со сложными материалами и технологическими проблемами . От термического разложения во время экструзии до нарушений границ раздела в многослойных структурах — оптимизация каждого этапа имеет решающее значение для обеспечения стабильной производительности и соответствия нормативным требованиям.
С помощью передовых инструментов разработки, таких как FRP-950X и усилителей совместимости , производители могут преодолеть эти узкие места, поставляя безгалогенные кабели с низким дымовыделением , которые являются безопасными, гибкими и надежными.
