Преодоление проблем с огнестойкими кабелями из ПВХ: состав материала и баланс характеристик
Современные кабельные компаунды из ПВХ сталкиваются с критическим компромиссом: достижение высокой огнестойкости часто снижает механическую гибкость, в то время как галогенированные антипирены вызывают проблемы дымообразования и токсичности. В традиционных оболочках из ПВХ используются триоксиды хлора и сурьмы, которые во время пожаров Эти побочные продукты (и даже токсичные диоксины) создают опасность для людей и оборудования, особенно в закрытых или промышленных условиях. Производители кабеля также должны соблюдать более строгие стандарты безопасности (например, испытания на пламя IEC 60332, ограничения IEC 60754/61034 LSZH) без резкого увеличения затрат. В то же время наружные и промышленные кабели (для распределения электроэнергии, строительства, зарядки электромобилей и т. д.) требуют повышенной износостойкости и устойчивости к атмосферным воздействиям. Короче говоря, выделяют густой кислый дым и едкие газы (HCl). болевые точки – это баланс высокой огнестойкости, низкой дымности/токсичности, механической гибкости и стоимости кабельных компаундов из ПВХ.
В этой статье рассматриваются ключевые проблемы и последние инновации в области огнестойких ПВХ-составов с упором на передовые полимерные технологии и экологически чистые антипирены. Мы также отмечаем добавку FR-03 от YINSU как эффективное решение, не содержащее сурьмы.
I. Основные проблемы при использовании огнестойких кабелей из ПВХ
1. Выделение дыма и токсичных газов . Обычные соединения ПВХ с галогенами и сурьмой выделяют сильный дым и токсичные газы (например, HCl, диоксины) во время пожаров.
2. Жесткость и хрупкость . Повышение огнестойкости часто снижает гибкость, ограничивая использование в динамичных или суровых условиях.
3. Соответствие нормативным требованиям . Соответствие требованиям по распространению пламени, плотности дыма и низкому содержанию галогенов (например, UL 94 V-0, IEC 60332-3, класс A, IEC 60754/61034) требует оптимизированных составов.
4. Ценовое давление . Усовершенствованные антипирены и альтернативы LSZH (Low Smoke Zero Halogen) могут увеличить стоимость компаунда.
Целью отрасли является создание кабельных компаундов из ПВХ, которые сочетают в себе огнестойкость, низкую дымность/токсичность, механическую прочность и экономическую эффективность..
II. Инновационные материалы: высокополимерный ПВХ и экологически чистый состав
Чтобы разрешить эти конфликты, ученые-материалисты разрабатывают инновационные рецептуры ПВХ, которые нарушают традиционные компромиссы. Появились две ключевые стратегии: ПВХ со сверхвысокой полимеризацией , который повышает прочность и гибкость, и безгалогенные модифицированные системы ПВХ, которые подавляют дым, сохраняя при этом ценовое преимущество ПВХ. Эти новые соединения соответствуют жестким требованиям (класс пламени UL 94 V-0, класс A IEC 60332-3, испытания кабелей UL 2263 EV и т. д.), хотя они нацелены на характеристики LSZH («низкое дымовыделение, ноль галогенов»). Целью является создание кабеля, который соответствует испытаниям на пламя и стандартам IEC/UL по распространению пламени и дыму, оставаясь при этом экономичным и долговечным..
III. ПВХ сверхвысокой полимеризации для зарядных кабелей для электромобилей
Одним из решений является использование ПВХ со сверхвысоким молекулярным весом. Ярким примером является HRTP4000 компании LG Chem , материал ПВХ нового поколения, предназначенный для зарядки электромобилей и промышленных кабелей для наружного применения. Ключевые особенности:
· Молекулярная масса ~4x стандартного ПВХ
· Более высокая гибкость (примерно на 30% лучше, чем у обычного ПВХ)
· Повышенная термостойкость и износостойкость.
· Разработан для вторичной переработки
Приложения:
· Кабели для зарядки электромобилей (соответствуют UL 2263)
· Силовые кабели для наружной установки
· Установки возобновляемой энергии (солнечная, ветровая)
ПВХ со сверхвысоким молекулярным весом (HRTP4000) обеспечивает повышенную термостойкость и гибкость кабелей. Прорывным примером является HRTP4000 (термостойкий перерабатываемый термопластик) компании LG Chem, сверхвысокополимерный ПВХ с молекулярной массой примерно в 4 раза большей, чем у обычного ПВХ. Этот материал сочетает в себе очень длинные полимерные цепи и оптимизированную кристалличность, что одновременно повышает термостойкость, износостойкость и подавление пламени. В кабелях для зарядки электромобилей, где сильный изгиб и большой ток создают риск возгорания, HRTP4000 продемонстрировал примерно на 30 % более высокую гибкость, чем обычные ПВХ-кабели, без ущерба для огнестойкости . Он может пройти строгие испытания на распространение пламени и быстро самозатухнуть. Важно отметить, что формула HRTP4000 допускает возможность вторичной переработки после использования кабеля, что соответствует целям экономики замкнутого цикла.
Рынок кабелей для электромобилей является примером спроса: литий-ионные зарядные устройства и устройства для быстрой зарядки имеют мощные кабели, которые не должны гореть или перекручиваться. LG Chem объявила о меморандуме о взаимопонимании с EL Electric по разработке кабелей для зарядных устройств для электромобилей с использованием сверхвысокого ПВХ. Испытания показали, что новый материал легче сгибать (на 30 % больше гибкости) , что позволяет женщинам и пожилым людям обращаться с тяжелым заряжаемым оружием, но при этом препятствует распространению огня. Он также разработан для сертификации UL 2263 (испытание кабеля EV на пламя). Как отмечается в одном из отчетов, кабели из ПВХ с высоким содержанием полимера «эффективно предотвращают распространение огня» во время неисправности. Это нововведение напрямую отвечает требованиям зарядной инфраструктуры «высокая гибкость + высокая огнестойкость». Поскольку мировой рынок зарядки электромобилей удваивается каждые несколько лет (по прогнозам, с 44,1 миллиарда долларов в 2022 году до 418 миллиардов долларов к 2030 году, среднегодовой темп роста составляет 32%), производители кабелей ценят такие материалы, которые повышают безопасность пользователей и продлевают срок службы кабелей без перехода на дорогостоящие альтернативы.
Помимо электромобилей, сверхвысокопрочный ПВХ может использоваться и в других отраслях промышленности (наружное электроснабжение, кабели для солнечных электростанций, строительная проводка), где необходима термо- и огнестойкость. Его высокая молекулярная масса также повышает износостойкость движущихся кабелей. При зарядке электромобилей и других наружных/промышленных применениях сочетание огнестойкости, долговечности и экономической эффективности делает высокополимерный ПВХ прорывом в производстве кабельных компаундов из ПВХ.
IV. Безгалогеновый модифицированный ПВХ для снижения дымности
Другой путь — безгалогенные составы ПВХ , в которых не используются замедлители на основе хлора.
Инновации включают в себя:
· Эпоксидированные пластификаторы + активированный каолин (Guangdong Qilian Cable)
· Наномонтмориллонит + фосфорно-азотные антипирены (Шанхай Кайбо)
Преимущества:
· Снижение выбросов дыма и кислых газов
· Сохраняет электрическую изоляцию и механические характеристики
· Цели IEC 60754-1/2 (галогеновый газ), IEC 61034 (плотность дыма), IEC 60332-3 (распространение пламени)
Традиционный ПВХ с сурьмой при пожаре выделяет густой дым и токсичные газы, поэтому исследователи модифицируют ПВХ, чтобы приблизить его поведение к LSZH. Например, в китайском патенте на кабель (Guangdong Qilian Cable), как сообщается, сочетаются эпоксидированные пластификаторы и активированный каолиновый наполнитель : эпоксид (например, эпоксидированное соевое масло) частично заменяет традиционный пластификатор, а каолин действует как средство подавления дыма. Эта система снижает выделение галогенов и дыма , сохраняя при этом целостность изоляции и даже защиту от электромагнитных помех. По сути, это подталкивает ПВХ к требованиям LSZH, не отказываясь при этом от низкой стоимости материала ПВХ.
Аналогичным образом, компания Shanghai Kaibo (разработчик специальных материалов) сообщила об использовании наномонтмориллонитовой глины с синергистами фосфора и азота в ПВХ. Наноглина обеспечивает барьер, образующий обугленный слой, а агенты PN (типичные вспучивающиеся компоненты) способствуют образованию слоя обуглившегося материала. Результатом стал ПВХ-компаунд с предельным кислородным индексом (LOI) выше 35 % , прошедший испытания на вертикальное пламя класса А и конкурирующий с настоящими кабелями LSZH. Эти достижения показывают, что умело смешанные наполнители и огнестойкие добавки могут сделать ПВХ более похожим на безгалогенный полимер: с низким дымовыделением, низким содержанием кислотных газов , сохраняя при этом простоту обработки ПВХ и уровень цены.
На практике эти безгалогенные соединения ПВХ предназначены для кабелей, которые должны соответствовать международным нормам безопасности (испытания на пламя IEC 60332, плюс IEC 60754-1/2 для кислых газов, IEC 61034 для плотности дыма). Приближаясь к пределам безопасности LSZH, они позволяют использовать ПВХ в помещениях (общественные здания, транспортные туннели, промышленные предприятия), где требуется Компромиссом является более сложная рецептура смеси, но поставщики подчеркивают, что затраты остаются конкурентоспособными по сравнению с традиционными смесями ПВХ. В целом, эта инновация в области материалов призвана кабель с низким уровнем дымления . выйти из тупика : обеспечить огнестойкость кабельных соединений из ПВХ, аналогичную LSZH, при сохранении гибкости и экономической эффективности, которых ожидают пользователи. Эти смеси помогают ПВХ вести себя как соединения LSZH, что делает их пригодными для использования в зданиях, туннелях, на транспорте и в закрытых промышленных помещениях.

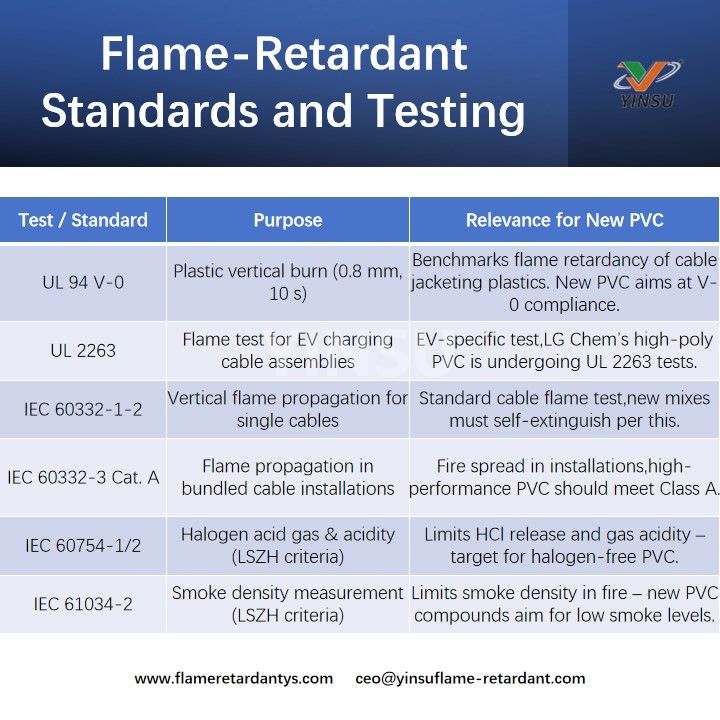

V. Стандарты и испытания огнестойкости
Соблюдение развивающихся стандартов безопасности кабелей имеет решающее значение. Новые конструкции кабелей предназначены для строгих международных испытаний, например:
Инженеры-кабельщики также учитывают требования UL 1581/VW-1 и другие испытания кабельных оболочек. Новые соединения ПВХ проверяются на соответствие этим стандартам для обеспечения пожарной безопасности . Например, LG Chem/EL Electric стремится соответствовать требованиям UL 2263 для кабелей электромобилей, а ПВХ-тип LSZH будет оцениваться по ограничениям IEC 60754/61034.
Огнезащитный состав YINSU ( для замены сурьмы FR-03 )
Для разработчиков кабельных смесей, стремящихся полностью снизить содержание триоксида сурьмы, YINSU предлагает безгалогенную замену сурьмы под названием F R-03..
· Полностью заменяет SbO 2в 3 соединениях ПВХ.
· Соответствует рейтингу UL 94 V-0 и кислородному индексу.
· Мелкий размер частиц обеспечивает легкое диспергирование
· Высокая термическая стабильность
· Более низкая стоимость, чем традиционные системы сурьмы
Этот продукт представляет собой активированный композит, который «может заменить триоксид сурьмы» в огнестойких составах ПВХ. На практике добавление FR-03 (вместо чистого Sb₂O₃) обеспечивает ту же огнестойкость: кислородный индекс и рейтинг UL остаются одинаковыми. В то же время частицы FR-03 мелкие и термически стабильные, что обеспечивает хорошую дисперсию и устойчивость к высоким температурам. YINSU сообщает, что FR-03 достигает этого эффекта полной замены при одновременном снижении стоимости – он гораздо дешевле, чем необработанный оксид сурьмы.
Другими словами, FR-03 решает еще одну проблему, связанную с ПВХ-кабелями: замену традиционных галогенированных добавок или добавок тяжелых металлов экономичными и экологически чистыми альтернативами. Кабельные соединения, в которых используется FR-03, по-прежнему могут выдерживать испытания на пламя (например, UL 94 V-0) и выделяют меньше дыма, поскольку не требуется дополнительная сурьма. Это дополняет вышеупомянутые инновации: сверхвысокое содержание ПВХ и безгалогеновые добавки улучшают полимерную матрицу, а FR-03 компании YINSU заменяет критически важный огнестойкий наполнитель.
Таким образом, кабельные компаунды из ПВХ развиваются в соответствии с современными требованиями пожарной безопасности. Такие достижения, как сверхвысокополимерный ПВХ и безгалогеновые составы, обеспечивают новый баланс между огнестойкостью и эксплуатационными характеристиками. В сочетании с инновационными добавками (такими как не содержащий сурьмы FR-03 от YINSU) эти решения помогают производителям производить малодымные и высокобезопасные кабели из ПВХ, подходящие для зарядных устройств электромобилей, промышленных линий электропередачи и наружной инфраструктуры, при этом соответствующие новейшим стандартам UL/IEC.
По вопросам, касающимся огнестойких кабелей YINSU FR-03 или нестандартных кабелей из ПВХ, свяжитесь с нами здесь: ceo@yinsuflame-retardant.com.
