Почему гидроксид алюминия и гидроксид магния – на первый взгляд «дешевые» – на самом деле делают ваш рецепт более дорогим?
Технический менеджер кабельного завода однажды подсчитал: они использовали гидроксид алюминия (ATH) для своего безгалогенного огнестойкого кабеля с низким дымовыделением. Цена покупки действительно была низкой. Но чтобы достичь рейтинга V0, им пришлось добавить 60 частей на час, что привело к снижению скорости экструзии на 15%, а также пришлось потратить дополнительные деньги на смазочные материалы и упрочнители. В итоге общая стоимость оказалась почти на 20% выше, чем при использовании высокоэффективного антипирена.
Дешево иногда бывает самым дорогим.
1. Ловушка недорогих филлеров: вы думаете, что экономите деньги – сколько вы на самом деле тратите?
Многие заводы по производству компаундов и производители кабелей придерживаются фиксированного мышления: ATH или гидроксид магния (MDH) стоит всего несколько сотен долларов за тонну, поэтому просто добавьте больше. Они слепо увеличивают нагрузку, чтобы пройти испытания на пламя.
Но реальность часто говорит о другом:
Сигнализация крутящего момента экструдера, падение скорости линии → более низкая производительность, более высокое энергопотребление.
Грубая поверхность, низкая ударная вязкость → более высокий процент брака, жалобы клиентов.
Чтобы улучшить текучесть и механические свойства, они вынуждены покупать смазочные материалы и упрочнители → стремительно растут затраты на вспомогательные материалы.
Не занимайтесь математикой – вы можете быть шокированы.
Реальный случай: кабельный завод в Восточном Китае.
При производстве огнестойкой кабельной оболочки из бездымного, не содержащего галогенов полиэтилена первоначально использовалось 40 частей ATH – показатель LOI составил всего 27, едва превысив V2. Затем они увеличили содержание ATH до 50 частей на час и добавили 8 частей на час маточной смеси красного фосфора. В конце концов показатель LOI поднялся до 33,5, и состав прошел испытание на горение.
Но появились новые проблемы: из-за высокой нагрузки ATH поверхность кабеля имела мелкие ямки, из-за чего маркировка для струйной печати была нечеткой. Покупатель отказался от товара. Пробовали разные смазки и связующие – после двух месяцев борьбы качество поверхности оставалось нестабильным, процент брака достигал 15%.
Позже они заменили 50 частей ATH на равное количество соосажденного антипирена Mg-Al (Yinsu FR-ML-01), сохранив маточную смесь красного фосфора без изменений. LOI еще больше увеличился с 33,5 до 34,5. Более того, поверхность кабеля стала гладкой, полностью исчезла точечная коррозия, и товар был принят покупателем с первой попытки.
Важно отметить, что FR-ML-01 имеет меньшую плотность, поэтому общая стоимость рецептуры была на 8% ниже, чем у рецептуры ATH с высокой нагрузкой.
Это скрытая стоимость «дешевого» сырья: оно заставляет вас тратить больше в другом месте.
2. Технический принцип: почему ATH/MDH делают состав «дороже»?
Механизм огнестойкости ATH и MDH прост: при нагревании примерно до 200 °C (ATH) или 340 °C (MDH) они разлагаются, выделяя водяной пар, который разбавляет кислород и поглощает тепло. Образующийся слой оксида металла также обеспечивает некоторый изолирующий эффект.
Однако для достижения эффективной огнестойкости (например, LOI ≥27) обычно требуется загрузка 40–60 частей на час. Высокая нагрузка приводит к трем основным побочным эффектам:
Плохая текучесть : вязкость расплава резко возрастает, крутящий момент экструзии высокий, скорость линии низкая. Экструдер, который обычно производит 10 т/день, может производить только 8,5 т/день – прямая потеря мощности на 15%.
Плохие механические свойства : слабая граница между частицами и полимером приводит к снижению ударной вязкости и удлинению при разрыве. Оболочки кабелей склонны к растрескиванию при сгибании.
Дефекты поверхности : агломерация частиц вызывает образование ямок, вздутие, что влияет на изоляцию и внешний вид.
Более того, многие инженеры не учитывают плотность дыма. Хотя ATH производит меньше дыма, чем галогенированные антипирены, его плотность дыма все же выше по сравнению с нанослойными антипиренами. Для таких применений, как железнодорожный транспорт и морские суда, где плотность дыма является жестким требованием, использование ATH может просто дисквалифицировать продукт.
3. FR‑ML‑01: 40 частей на час, что эквивалентно 5 частям ATO, половина плотности дыма, за 1/15 стоимости.
Yinsu FR‑ML‑01 представляет собой соосажденный слоистый двойной гидроксид Mg‑Al (LDH). Благодаря соосаждению магний и алюминий равномерно распределяются на наноуровне, создавая синергетический огнезащитный эффект.

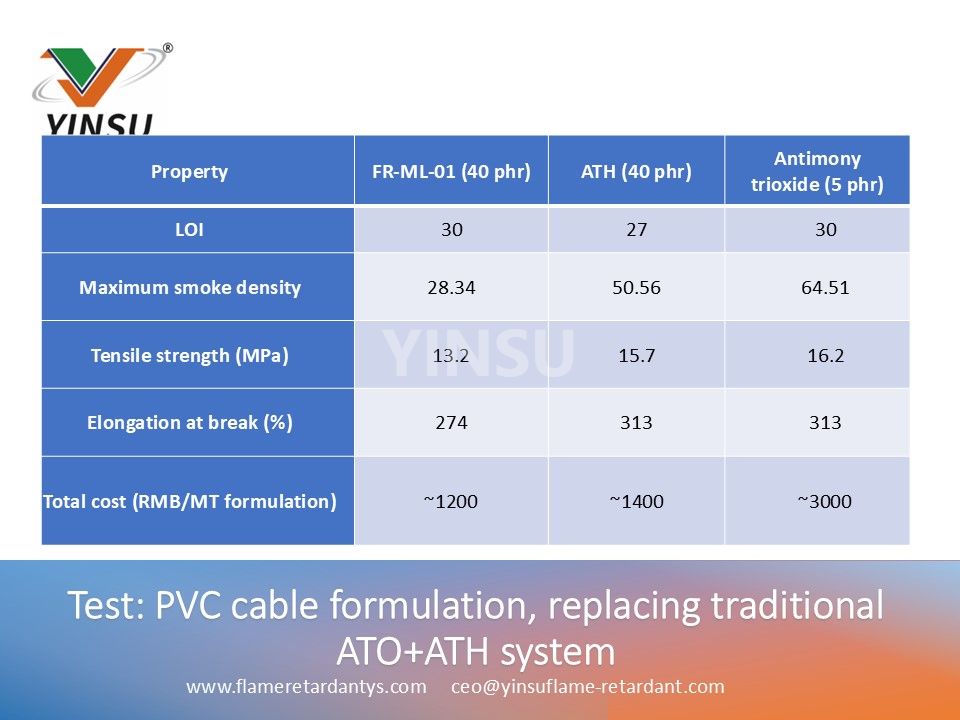

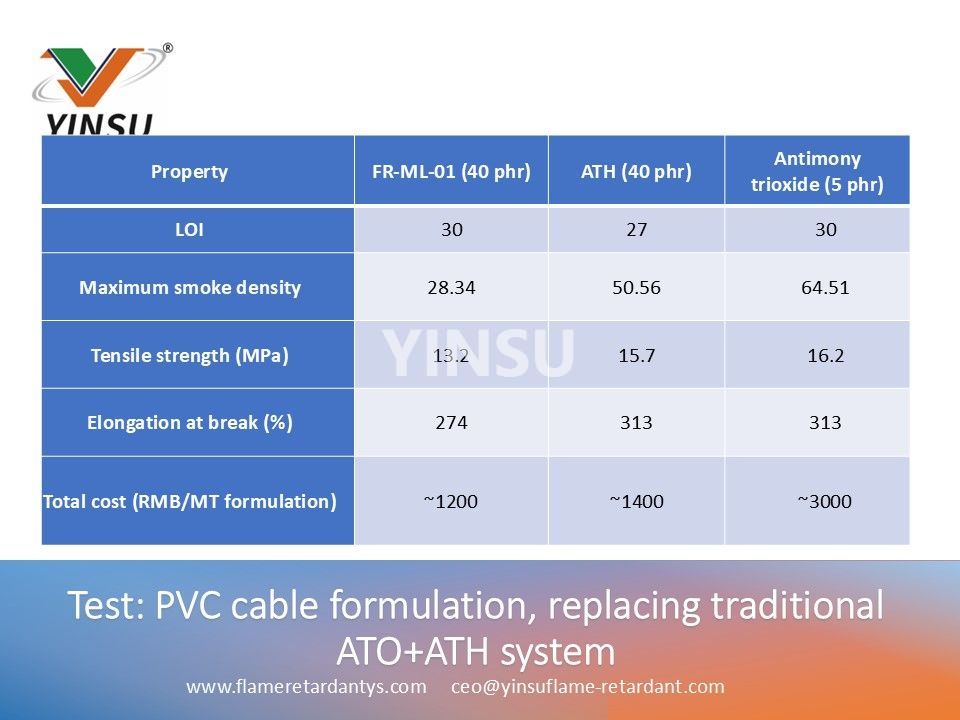

Фактические данные испытаний (кабель из ПВХ, заменяющий традиционную систему ATO+ATH):
Ключевые выводы:
Огнезащитная эффективность : 40 частей на час FR-ML-01 дают такой же показатель ППП, как и 5 частей на час ATO, что намного выше, чем такая же загрузка ATH.
Низкий дым : плотность дыма составляет всего 56% от ATH и 44% от ATO – идеально подходит для стандартов с низким содержанием дыма, не содержащих галогенов.
Преимущество в стоимости : общая стоимость FR‑ML‑01 составляет примерно 1/15 стоимости системы ATO. Даже по сравнению с ATH, поскольку можно уменьшить загрузку и снизить количество вспомогательных присадок, общая стоимость ниже.
4. Расширенное применение: кабели не только из ПВХ, но и из полиэтилена – можно комбинировать с красным фосфором или композитной сурьмой.
FR‑ML‑01 работает не только в качестве замены ATO+ATH в ПВХ, но также отлично работает с PE-кабелями.
4.1 В сочетании с маточной смесью красного фосфора для PE-кабелей

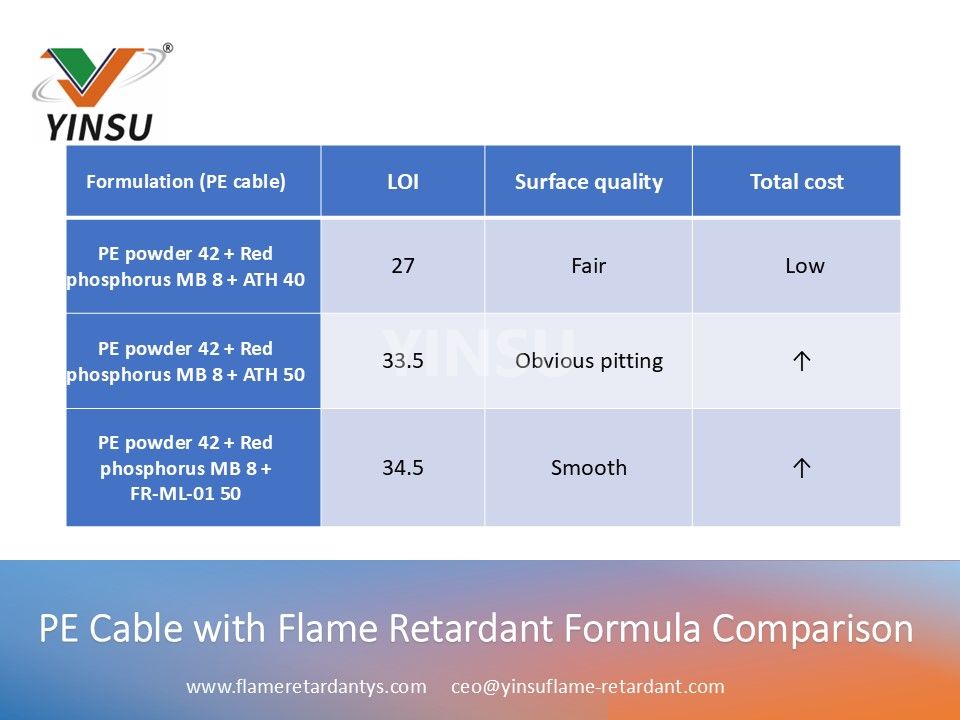

Данные испытаний (приведены выше):
порошок полиэтилена 42 + красный фосфор MB 950X (8 частей на час) + FR‑ML‑01 (50 частей на час) → LOI = 34,5, гладкая поверхность, проходит испытание групповым пламенем класса C.
По сравнению с традиционным составом «ATH + красный фосфор», FR‑ML‑01 увеличивает LOI на 1 пункт и полностью устраняет точечную коррозию на поверхности. Это связано с тем, что слоистая структура Mg-Al образует более компактный слой угля во время горения, взаимодействуя с красным фосфором.
4.2 В сочетании с композитом сурьмы Т3 для кабелей из ПВХ
Если вас беспокоит содержание порошка FR‑ML‑01 и вы хотите еще больше его снизить, вы также можете смешать FR‑ML‑01 с композитным сурьмяным антипиреном T3 от Yinsu.
Т3 — высокоэффективная альтернатива триоксиду сурьмы, обеспечивающая хорошую дисперсию и высокое сохранение механических свойств. Испытания показывают:
в составе ПВХ 30 частей FR-ML-01 + 5 частей T3 дают LOI 29, плотность дыма на 40 % ниже, чем у чистого состава ATH, а общая стоимость на 25 % ниже, чем у системы ATO.
Краткое описание: FR‑ML‑01 не работает в одиночку. Его можно гибко комбинировать с серией красного фосфора Yinsu (FRP‑950X) и серией композитных сурьмы (T3) для достижения оптимального решения для различных полимеров и целевых затрат.
5. Советы по производству: использование FR‑ML‑01 — просто обратите внимание на эти три детали
Многие клиенты, впервые знакомые с нанослоистыми антипиренами, беспокоятся по поводу дисперсии. Фактически, если вы соблюдаете несколько пунктов, обработка будет более плавной, чем при использовании ATH.
5.1 Ключевое значение имеет предварительное рассеивание
Смешайте FR‑ML‑01 с порошком смолы в высокоскоростном миксере в течение 3–5 минут, прежде чем добавлять пластификаторы или жидкие добавки.
Распространенная ошибка : Никогда не добавляйте в миксер все порошки и жидкости вместе – это может привести к агломерации и образованию язв на поверхности.
5.2 Контроль влажности
Заводская влажность ≤0,5%; в нормальных условиях сушка не требуется. Если влажность на складе высокая, просушите при температуре 80 °C в течение 1–2 часов.
5.3 Температура обработки
Подходит для обычного диапазона обработки ПВХ (160–190 °C) и диапазона полиэтиленовых кабелей (170–200 °C). Избегайте превышения температуры 220 °C, иначе слоистая структура может преждевременно разложиться.
Таблица быстрого устранения неполадок
6. Вывод: рассчитайте «скрытые затраты» – избежите ловушки высокой нагрузки
Возвращаясь к исходному вопросу: почему ATH/MDH при их низкой цене за единицу часто оказываются более дорогими в использовании?
Потому что реальная стоимость — это не просто закупочная цена сырья. Он также включает в себя:
Потеря эффективности обработки (скорость экструзии снижается на 15 %, потери мощности)
Повышенный процент брака (дефекты поверхности, плохие механические свойства)
Дополнительные затраты на вспомогательные материалы (смазочные материалы, упрочнители)
Несоблюдение требований к плотности дыма для рынков высокого класса
Yinsu FR‑ML‑01, использующая нанотехнологию соосаждения Mg‑Al, дает сбалансированный ответ:
Загрузка 40 частей в час дает LOI 30 , что означает половину плотности дыма.
Общая стоимость составляет всего 1/15 от стоимости системы ATO и на 8–15% ниже, чем у системы ATH.
Гибкие комбинации : с маточной смесью красного фосфора для ПЭ-кабелей (LOI 34,5) или с композитной сурьмой Т3 для кабелей из ПВХ – еще более низкая стоимость.
Технический менеджер кабельного завода в Фуцзянь сказал после суда: «Раньше я думал, что ATH — это дешево. Теперь я ясно это вижу: эффективность — это то, что действительно делает что-то дешевым».
Призыв к действию
Если у вас возникли проблемы с огнестойкостью кабелей из ПВХ, полиэтилена, труб или профилей – затраты слишком высоки, плотность дыма недостаточна, постоянные проблемы с поверхностью –
Для читателей веб-сайта : [Нажмите, чтобы загрузить техническое описание FR-ML-01 и руководство по рецептуре] (ссылка)
Для читателей социальных сетей : отправьте «MgAl» в личном сообщении, и мы вышлем вам бесплатный образец, а также индивидуальные советы по оптимизации рецептуры.
Компания Guangzhou Yinsu Flame Retardant New Material Co., Ltd.
Тел.: +86‑17278575996
Сайт: www.flameretardantys.com.
Более 200 компаний, производящих кабель и пластмассы, уже внедрили FR-ML-01 в массовое производство, что привело к среднему снижению общих затрат на 12%. Ваша следующая формулировка может быть одной из них.
