Один пример применения безгалогенных антипиренов: инновационное применение MCA в нейлоновых материалах
Цианурат меламина (MCA), как представитель безгалогенового антипирена на основе азота, занимает важное место в модификации нейлоновых антипиренов благодаря своей экологичности, высокой эффективности и минимальному влиянию на свойства материала. В этой статье систематически рассматривается ценность его применения с точки зрения основных характеристик MCA, огнезащитного механизма, случаев применения нейлона и инновационных технологий.
I. Общий обзор огнестойкого материала MCA.

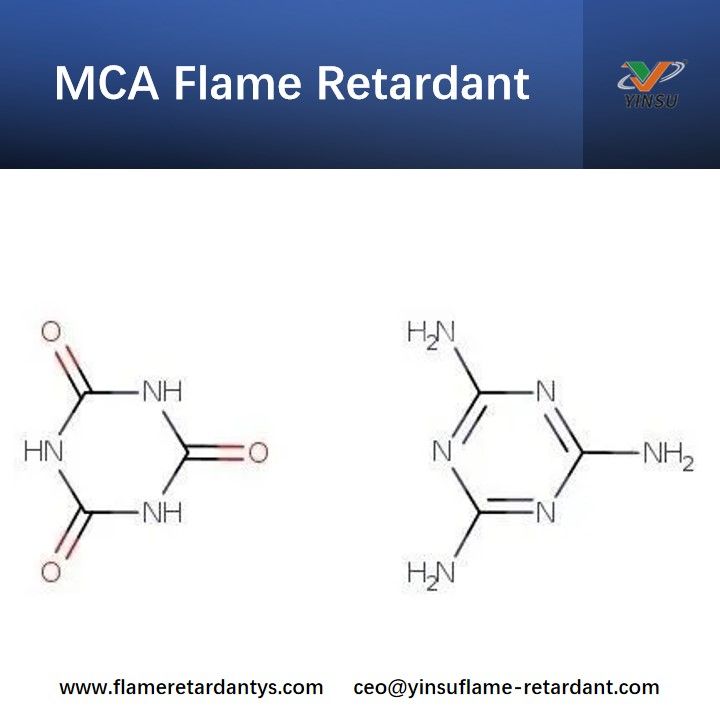

MCA представляет собой аддукт, образованный меламином и циануровой кислотой посредством водородных связей. Его молекулярная формула C₆H₉N₉O₃, молекулярная масса 255,2. Это белый кристаллический порошок или гранулы без запаха, с температурой плавления около 350°С. Он обладает хорошей термической стабильностью, практически не проявляя тепловых потерь при длительном нагреве ниже 300°C. Эндотермическое разложение начинается около 350°С и далее сублимируется при 440-450°С. МКА трудно растворяется в воде, но растворим в органических растворителях, таких как этанол и формальдегид. Оно слабокислотное, обладает отличной смазывающей способностью (коэффициент трения всего 0,1-0,15) и диспергируемостью. Являясь экологически безопасным антипиреном, MCA не содержит галогенов, не выделяет токсичных галогеноводородных газов при горении и имеет низкую плотность дыма. Он соответствует директивам ЕС ROHS и REACH. Высокое содержание азота (до 59%) является основой его огнезащитного эффекта, достигаемого за счет синергетического мультимеханизма.
II. Огнезащитный механизм MCA: синергетическое многопутевое действие
Огнезащитное действие MCA достигается за счет синергетического эффекта в газовой фазе, конденсированной фазе и охлаждении:
1. Огнестойкость в газовой фазе: MCA разлагается при высоких температурах, выделяя негорючие газы, такие как азот, аммиак и водяной пар, эффективно разбавляя концентрацию кислорода и горючих газов и ингибируя цепную реакцию горения.

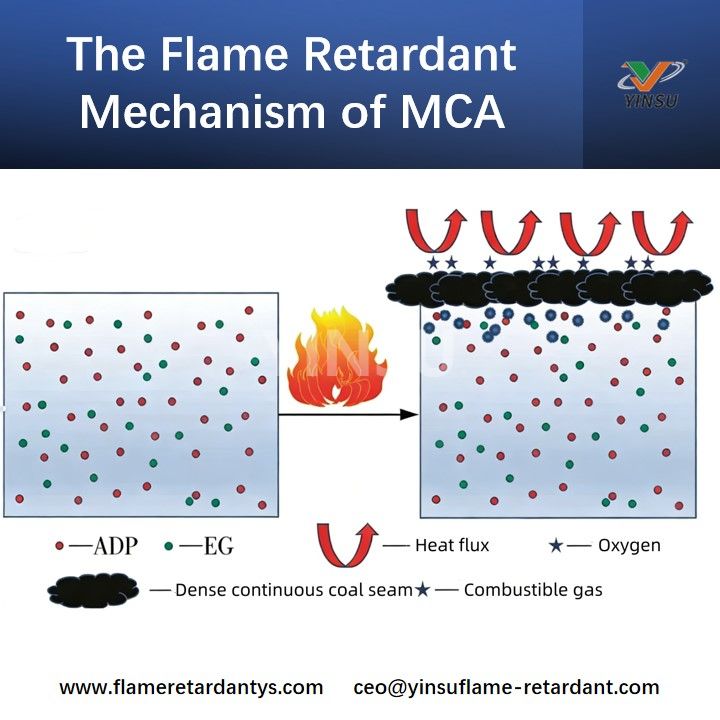

2. Огнестойкость в конденсированной фазе: MCA изменяет путь термического разложения нейлона, способствуя быстрому обезвоживанию поверхности и обугливанию, образуя вспучивающийся слой вспененного углерода. Этот углеродный слой покрывает поверхность подложки, обеспечивая теплоизоляцию и кислородный барьер, предотвращая дальнейшее разложение внутреннего материала и утечку горючих веществ.
3. Охлаждающий эффект и эффект стекания расплава. Процесс разложения MCA является эндотермическим, что приводит к снижению температуры поверхности материала. Одновременно он улучшает текучесть расплава нейлона, способствуя стеканию расплава во время горения, который уносит тепло и горючие вещества, дополнительно подавляя горение.
III. Случаи применения и эксплуатационные характеристики MCA в нейлоновых материалах
MCA особенно подходит для неармированного нейлона 6 и нейлона 66. Типичные случаи его применения следующие:
1. Огнезащитный эффект чистого нейлона:
Нейлон 6 (PA6): требуется добавление примерно 10 % MCA для достижения стандарта огнестойкости UL94 V-0. Например, компания Mitsubishi Engineering-Plastics Co., Ltd. (Япония) разработала композитный материал PA6/MCA, получивший рейтинг V-0, сохраняя при этом относительно высокую ударную вязкость и прочность на изгиб.
Нейлон 66 (PA66): из-за лучшего взаимодействия с MCA для достижения рейтинга V-0 требуется добавление всего около 8%. MCA способствует образованию более плотного слоя угля в PA66, что приводит к более высокой огнезащитной эффективности.
2. Сравнение ключевых данных:

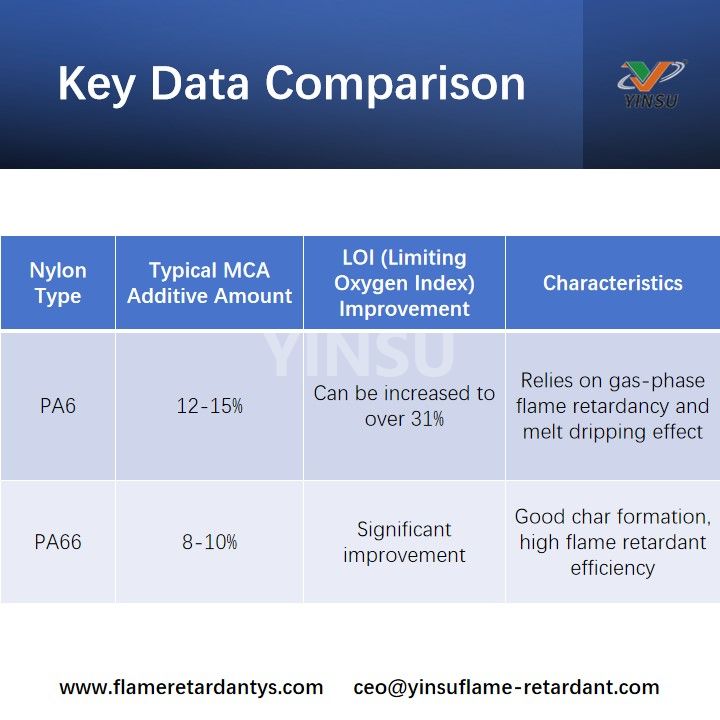

3. Инновационное применение в композитных материалах:
Армированные композиты: В нейлоне, армированном стекловолокном (GF), количество добавляемого MCA необходимо корректировать (например, ниже 15%), поскольку GF может вызвать «эффект свечи», влияющий на огнестойкость. Обычно его используют в сочетании с другими добавками.
Многокомпонентные системные композиты: исследовательская группа из Сычуаньского университета использовала привитой N-метилолакриламид в качестве компатибилизатора для огнестойкости композита PA6/PP/волластонит с 10% MCA, достигнув кислородного индекса 31% и хороших механических свойств (прочность на разрыв 54,1 МПа, ударная вязкость 59,7 Дж/м).
4. Прорыв в технологии полимеризации на месте.
Традиционные методы физического смешивания имеют такие недостатки, как плохая дисперсия и легкое осаждение антипирена. Компания Zhejiang Xinli New Material Co., Ltd. разработала технологию полимеризации на месте. Эта технология сочетает МКА (количество добавки всего 1,5-3%) с мономерами нейлона (например, адипиновой кислотой, гексаметилендиамином) на стадии солеобразования и повышает термическую стабильность за счет комплексообразования ионов металлов (например, Fe⊃3;⁺). Этот метод вводит MCA в полимерную цепь посредством химической связи, обеспечивая «собственную огнестойкость». Полученный материал нейлон 66 достигает рейтинга V-0 (LOI ≥ 37,8%), а его механические свойства значительно превосходят смешанные материалы (прочность на растяжение ≥ 83,8 МПа, прочность на изгиб ≥ 124,6 МПа).
IV. Преимущества применения и меры предосторожности для MCA
1. Основные преимущества:
Экологическая безопасность: Не содержит галогенов, низкая токсичность, низкий дым, низкая коррозия.
Хорошие комплексные характеристики: минимальное влияние на электрические свойства нейлона (например, высокое значение CTI), механические свойства и окрашиваемость.
Удобство обработки: высокая термическая стабильность, подходит для литья под давлением (температура 240-260°C) и экструзии, с низкой тенденцией к прилипанию формы.
2. Меры предосторожности при применении:
Контроль влажности: требуется вакуумная сушка при температуре 110°C в течение 8 часов перед обработкой, чтобы снизить содержание влаги ниже 0,1% и предотвратить влияние поглощения влаги на производительность.
Влияние наполнителя: Избегайте использования наполнителей, таких как карбонат кальция, которые могут повлиять на огнестойкость, контролируйте содержание стекловолокна в системах, армированных GF.
Синергетическое смешивание: MCA оказывает синергетический эффект с антипиренами на основе фосфора (например, красным фосфором) и фенольными соединениями, что может повысить эффективность антипирена и снизить затраты.
3. Основные недостатки использования MCA:
Эффективность огнезащитных средств ограничена подложкой и условиями обработки: огнестойкость MCA в газовой фазе зависит от быстрого выделения негорючих газов при высоких температурах. Однако в компонентах с большой толщиной стенок или недостаточным сдвиговым теплом диффузия газа затруднена, что легко приводит к явлению «прожога сердцевины», что затрудняет соответствие требованиям UL 94 5VA. Между тем, эффект капания расплава может стать вторичным источником воспламенения в сценариях, требующих температуры воспламенения раскаленной проволоки (GWIT) ≥ 775 ° C, что требует дополнительных противокапельных добавок.
Чувствительность к армированным системам, значительный «эффект свечи» стекловолокна: когда содержание стекловолокна > 15%, добавление MCA необходимо увеличить на 3–5 процентных пунктов для поддержания V-0, и улучшение кислородного индекса резко падает. Значительные различия в огнестойкости между волокнистыми слоями и областями, богатыми смолой, могут привести к дефектам «прожога», что ограничивает его использование в деталях конструкций, подвергающихся высоким нагрузкам.
Узкое окно обработки, металлические примеси легко катализируют разложение: MCA подвергается значительной сублимации при температуре выше 330°C, что приводит к накоплению матриц и сильному «белому дыму» в вентиляционных отверстиях. Остаточные ионы переходных металлов, таких как Fe⊃3;⁺ и Cu⊃2;⁺, в сырье могут катализировать преждевременное разложение, в результате чего вязкость расплава снижается более чем на 20%. Это приводит к образованию бликов, серебряным полосам во время литья под давлением, а потеря огнезащитного состава может достигать 5–7% после 8 часов непрерывного производства, что требует остановки для очистки.
Проблемы поверхностной миграции и поседения: Водородная связь между MCA и нейлоном слабая. При длительном влажном нагреве (85°C/85% относительной влажности) или протирании спиртом поверхность изделия склонна к «помутнению» или осаждению МКА. Это приводит к снижению контактного сопротивления и плохой адгезии при печати/покрытии, что не соответствует таким требованиям, как сопротивление изоляции ≥ 100 МОм после 500 часов испытаний 85/85 для электронных разъемов.
Преимущество подавления дыма не является абсолютным. . Токсичность дыма возрастает при высоких добавках: когда добавление MCA составляет ≥ 12%, хотя максимальная удельная оптическая плотность дыма (Ds,max) все еще ниже, чем у галогенированных систем, выделение токсичных газов, таких как CO и цианидные соединения (CN⁻), увеличивается во много раз. Степень конверсии азотных элементов может достигать 6%, что представляет потенциальную угрозу при пожарной эвакуации. Для оценки требуется сочетание конусной калориметрии и испытаний в дымовой камере NBS, а не только оценка UL 94.
Поэтому в нейлоновых системах с высоким армированием стекловолокном, высокими требованиями GWIT, высокими требованиями к влагостойкости к жаре или высокими требованиями к внешнему виду MCA часто необходимо смешивать с синергистами на основе фосфора, кремния или обугливаться, чтобы сбалансировать огнестойкость, механические свойства и долгосрочную надежность.
V. Заключение и перспективы
MCA, как эффективный и экологически чистый антипирен на основе азота, демонстрирует значительную эффективность в огнестойком нейлоне (особенно PA6, PA66) благодаря множеству механизмов, включая разбавление газовой фазы, обугливание конденсированной фазы и охлаждение/капление. Его применение развивается от традиционного физического смешивания к технологии полимеризации на месте, что значительно повышает эффективность огнезащитных свойств и общие характеристики материала.
В практическом применении MCA часто смешивают с фосфорно-азотными антипиренами , которые также могут быстро придать стабильные и долговечные безгалогенные огнезащитные свойства тонкостенным или гибким материалам, таким как кабели и кожа. Модифицированный MCA-B с высокой дисперсией и защитой от выцветания , выпущенный компанией Yinsu Flame Retardant Company, специально разработан для таких сценариев и был проверен при серийном применении для оболочки кабелей LSZH и покрытия из искусственной кожи.
В будущем, в условиях ужесточения экологических норм и растущего спроса на высокопроизводительные электронные/электрические приборы и автомобильные компоненты, инновационное применение MCA в нейлоне, такое как разработка смешанных систем с меньшим количеством добавок и более высокой синергией и оптимизация процессов полимеризации на месте, еще больше расширит его рыночное пространство.
Благодаря научному выбору рецептур добавок и методов обработки MCA может помочь нейлоновым материалам достичь оптимального баланса между безопасностью, защитой окружающей среды и производительностью, обеспечивая ключевую материальную поддержку для устойчивого развития.
