Огнестойкий полиуретан на водной основе: добавка или реактив?
Практическое сравнение инженера-технолога
Инженеры по разработке рецептур, работающие с водным полиуретаном (WPU), часто сталкиваются с одной и той же проблемой: клиенты требуют, чтобы покрытия были экологически чистыми, мягкими, высокопрозрачными, но при этом должны соответствовать требованиям UL 94 V-0, желательно с низким уровнем дымообразования и без капель. Но WPU имеет собственный предельный кислородный индекс (LOI) всего 17–19% — он легко горит на воздухе.
Как сделать ВПУ «пожаробезопасным»? В настоящее время существуют два основных подхода: огнестойкость аддитивного типа и огнестойкость реактивного типа. Какой выбрать? Как выбрать? В этой статье мы опускаем теорию и напрямую сравниваем основные различия, последние достижения и практические советы по формулированию обоих маршрутов.
I. Фундаментальное различие между двумя маршрутами
Огнестойкость аддитивного типа: физическое смешивание антипиренов (порошка или жидкости) с эмульсией WPU без изменения химической структуры. Простой процесс, низкая стоимость и широкий выбор доступных продуктов. Типичные примеры включают полифосфат аммония (APP), цианурат меламина (MCA), гидроксид алюминия (ATH) и расширяемый графит.
Огнестойкость реактивного типа: на этапе синтеза WPU огнестойкие элементы, такие как фосфор и азот, встраиваются в молекулярную цепь полиуретана посредством сополимеризации. Огнезащитный состав «врастает» в полимерную цепь — без миграции, без экстракции и с превосходной долговечностью. Типичные примеры включают производные ДОФО и фосфорсодержащие полиолы.
II. Синергия фосфора и азота: логика огнестойкости 1+1>2
Прежде чем погрузиться в обе схемы, важно понять основную концепцию — синергизм фосфора и азота..
Антипирены на основе фосфора при горении выделяют фосфорную кислоту и полифосфорную кислоту, способствуя обезвоживанию поверхности и образованию угля на WPU, создавая плотный углеродный слой, изолирующий тепло и кислород. Антипирены на основе азота разлагаются при нагревании с выделением негорючих газов, таких как аммиак и азот, разбавляя кислород и набухая слой угля. В совокупности слой угля становится толще, плотнее и стабильнее, обеспечивая гораздо более высокую огнезащитную эффективность, чем любой элемент по отдельности.
Вот почему сочетание фосфора и азота стало «стандартной конфигурацией» в составах огнезащитных составов WPU — будь то аддитивные или реактивные, эффективные системы почти всегда полагаются на синергию фосфора и азота.
III. Огнестойкость аддитивного типа: просто и жестоко, но со своими подводными камнями
Самым большим преимуществом систем аддитивного типа является принцип «подключи и работай». Смешивайте огнезащитный порошок с эмульсией WPU, сохраняя процесс неизменным, а входной барьер низок.
Но проблемы столь же очевидны: плохая совместимость . Большинство огнезащитных порошков гидрофобны, а эмульсии ППУ – на водной основе – они просто не смешиваются. Прямое смешивание приводит к неравномерному диспергированию, расслоению эмульсии или даже катастрофической коагуляции. Даже если образуется пленка, антипирен может со временем мигрировать и распухнуть на поверхности, вызывая побеление и ухудшение огнезащитных характеристик.
Однако в последние годы в области антипиренов аддитивного типа произошел значительный прорыв. Команда Ван Цюаньцзе и Дуань Баожун из Университета Яньтай разработала водорастворимый антипирен (NP) с азотно-фосфорной добавкой , решив проблему совместимости. При загрузке всего лишь 8% LOI WPU увеличился с 20,2% до 27,3%, достигнув UL 94 V-0 с полным подавлением горящих капель. Конусная калориметрия показала, что общее выделение дыма снизилось более чем на 60%.
Это демонстрирует: тип добавки не является неработоспособным — ключевой момент заключается в выборе «водорастворимых» или «совместимых с эмульсией» продуктов.

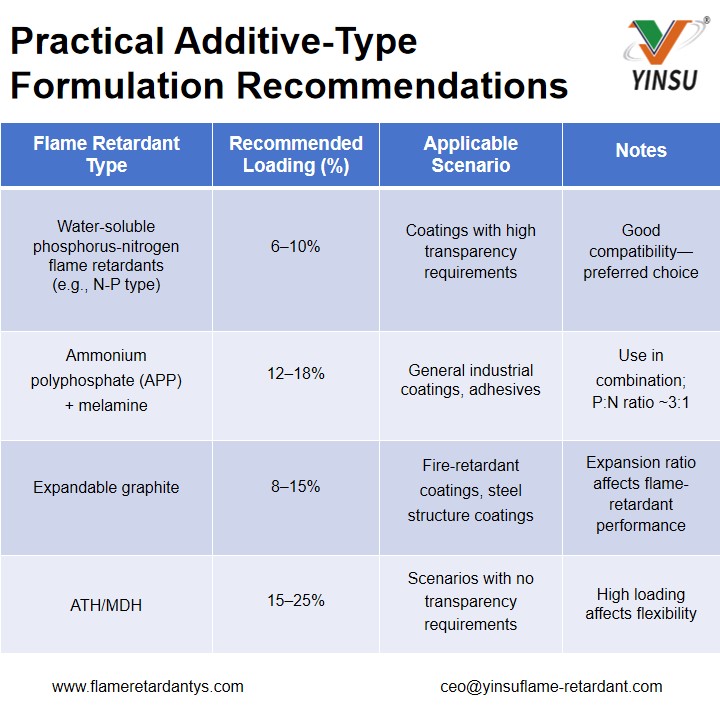

Ключевое напоминание: когда содержание неорганических порошков (ATH, MDH) в WPU превышает 15%, прозрачность пленки значительно падает, а гибкость ухудшается — ловушка, в которую попадают многие инженеры. Если клиент требует прозрачности и тактильных ощущений, отдайте предпочтение водорастворимым фосфорно-азотным системам или растворам реактивного типа.
IV. Огнестойкость реактивного типа: единоразовое решение, но высокий входной барьер
Реактивные антипирены химически связаны с молекулярной цепью WPU — без миграции, без экстракции и с постоянной стабильной огнезащитной эффективностью.
Опять же, из работы команды Ван Цюаньцзе и Дуань Баожуна — они синтезировали реактивный антипирен PHED, содержащий структуру с двойным ДОФО . При загрузке 12% LOI увеличился с 21,2% до 28,6%, рейтинг UL 94 улучшился с нулевого до V-0, без горящих капель. Команда из Восточно-Китайского университета науки и технологий использовала DOPO-HQ для реактивной модификации, достигнув LOI 35,35% при загрузке всего лишь 3%.
Реактивные антипирены также обладают скрытым преимуществом: они не жертвуют механическими свойствами и даже могут их улучшить. После того, как PHED принял участие в создании жестких сегментов WPU, содержание твердых сегментов увеличилось, а водородные связи усилились, что привело к улучшению механических свойств.
Но недостатки реактивного типа столь же очевидны: сложный процесс синтеза, высокая стоимость и не все рецептуры WPU могут «вмещать» реакционноспособные мономеры.
Различия между WPU полиэфирного типа и полиэфирного типа
Разработчики рецептур должны учитывать: WPU полиэфирного типа обугливается быстрее, чем полиэфирного типа. Сегменты полиэфира содержат сложноэфирные связи, которые легче подвергаются циклизации при нагревании, образуя ароматические структуры, более благоприятные для реакций обугливания фосфорно-азотных антипиренов. Таким образом, одна и та же фосфорно-азотная огнезащитная система обычно работает лучше в WPU полиэфирного типа, чем в полиэфирном. Если ваша эмульсия WPU изготовлена на основе полиэфира, вам может потребоваться увеличить содержание огнезащитного состава или оптимизировать соотношение фосфора и азота.

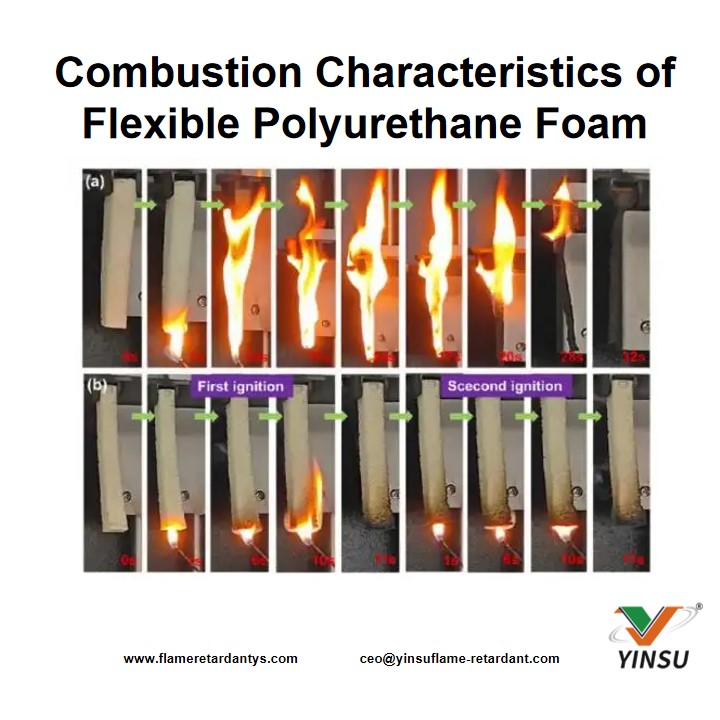

Его предельный кислородный индекс (LOI) составляет всего около 18,5%, что позволяет ему поддерживать горение в окружающем воздухе. При горении пена сначала плавится и разрушается, образуя лужу возгорания, после чего следует бурное горение. На протяжении всего процесса выделяется большое количество дыма и токсичных газов.
V. Распространение на полиуретановую пену и искусственную кожу: две проверенные системы составов
Стратегия огнестойкости водорастворимого полиуретана может быть распространена на полиуретановые системы на основе растворителей. Следующие два состава были экспериментально проверены на пенополиуретане и коже.

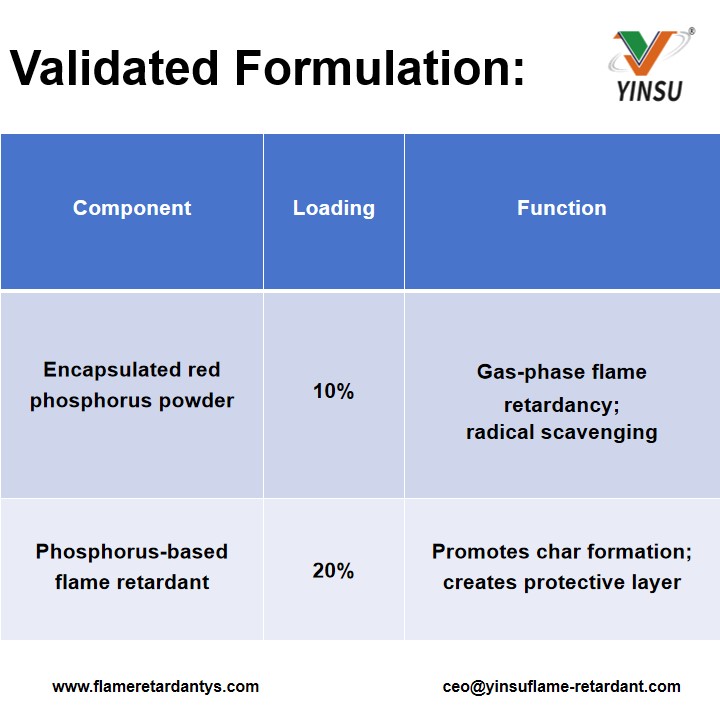

1. Пенополиуретан: инкапсулированный красный фосфор + огнезащитный состав на основе фосфора.
Жесткий пенополиуретан (RPUF) используется в изоляции зданий, холодильников и других областях с чрезвычайно высокими требованиями к огнестойкости.

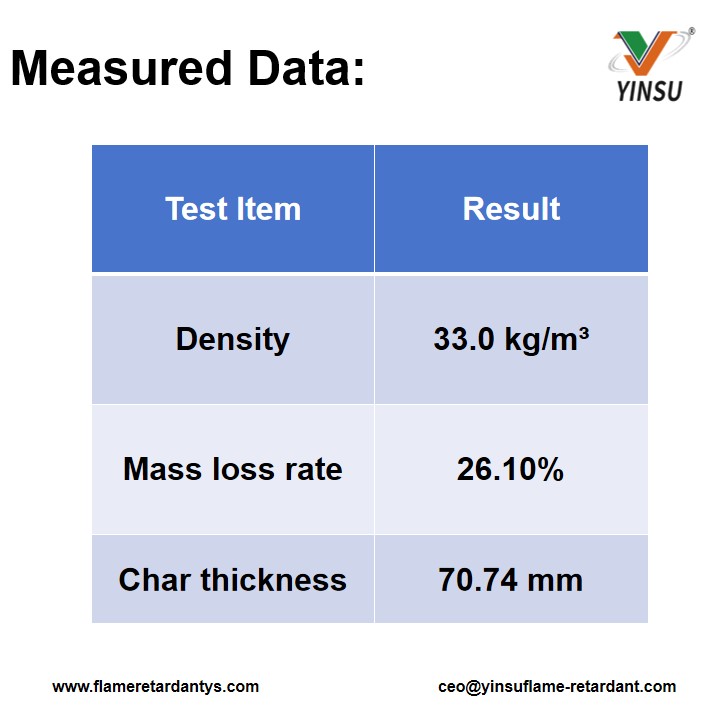

Красный фосфор высвобождает поглотители радикалов на основе фосфора в газовой фазе, прерывая цепную реакцию горения. Антипирен на основе фосфора способствует обезвоживанию поверхности и образованию угля в конденсированной фазе. В результате синергии создается плотный слой угля толщиной более 70 мм, эффективно блокирующий тепло и кислород. Инкапсулированный красный фосфор решает проблемы плохой совместимости с полиуретановой матрицей, поглощения влаги и опасности воспламенения при обработке, связанные с обычным красным фосфором.

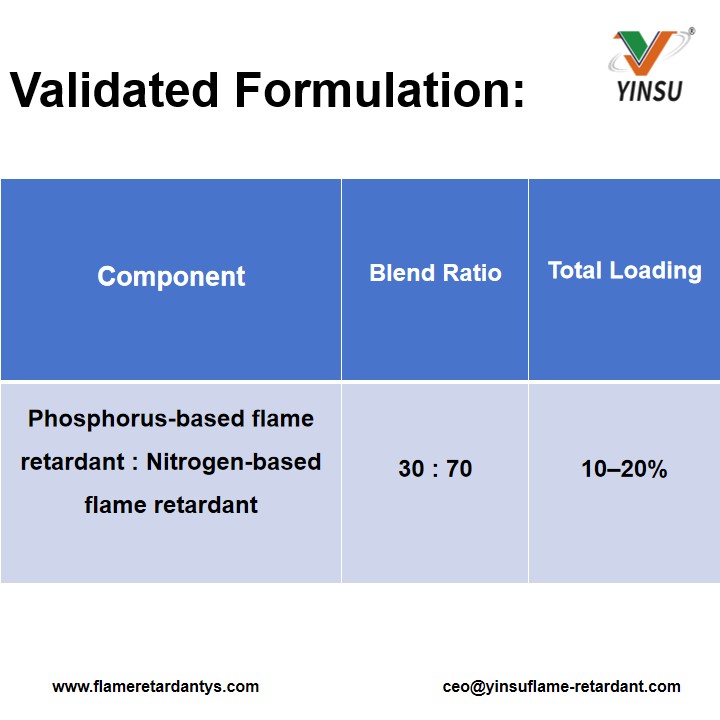

2. Искусственная кожа: огнезащитный состав на основе фосфора + огнезащитный состав на основе азота.
Требования к огнестойкости искусственной кожи выходят за рамки огнестойкости и включают низкий дым, отсутствие вытяжки, отсутствие пожелтения и мягкость на ощупь.
При использовании отдельно антипирены на основе фосфора могут выделять газообразный фосфин (PH₃) при высоких температурах. Добавление антипиренов на основе азота точно решает эту проблему: синергетическая система фосфор-азот не только подавляет выделение PH₃, но и значительно усиливает образование обугливания и подавление дыма.
Почему эта формулировка более практична?
Гибкая загрузка: 10–20 % регулируется в зависимости от конкретных требований к продукту.
Без экстракции: Хорошая совместимость фосфорных и азотных антипиренов; отсутствие миграции при длительном использовании
Низкий дымовыделение, низкая токсичность: безгалогенная система; отсутствие выделения галогеноводорода при горении
Минимальное воздействие на ощупь: меньшее влияние на мягкость по сравнению с неорганическими наполнителями, такими как ATH/MDH.
VI. Практическое руководство по выбору инженера-технолога
Когда отдавать приоритет аддитивному типу?
Ограниченный бюджет, простой приоритет процесса
Существующая рецептура зрелой эмульсии WPU; нет желания менять маршрут синтеза
Умеренные требования к огнестойкости (например, LOI ≥ 27%, достаточно UL 94 V-0)
Ключевой принцип выбора: отдавать приоритет «водорастворимым» или «совместимым с эмульсией» антипиренам типа добавок; избегайте прямого смешивания обычных гидрофобных порошков.
Когда полезен реактивный тип?
Высокие требования к огнестойкости (длительное отсутствие экстракции и миграции)
Требования к чрезвычайно высоким показателям огнестойкости (LOI ≥ 30 %)
Строгие требования к сохранению механических свойств.
Продукты, ориентированные на рынки высокого класса (экспорт, автомобильная промышленность, электроника и т. д.).
Собственные возможности разработки эмульсий WPU; готовность инвестировать в синтез
Третий путь: синергетическое смешение. Это не выбор «или/или». В практических составах реактивный тип в качестве основы (обеспечивает фундаментальную огнестойкость и отсутствие миграции) + тип добавки для улучшения (дальнейшее улучшение огнестойкости и подавление дыма) часто дает наилучшие результаты. Конкретная рекомендация: вводить фосфор реактивного типа (загрузка 5–8%), затем смешивать с 2–3% синергистом на основе азота (например, MCA), поддерживая общее соотношение фосфора и азота около P:N = 1:2.
VII. Два распространенных заблуждения
Заблуждение 1: «Более высокая загрузка означает лучшую огнестойкость». В системах WPU чрезмерная загрузка огнезащитных средств приводит к снижению стабильности эмульсии и ухудшению механических свойств. Оптимальная загрузка антипиренов типа НП составляет 8%; помимо этого производительность становится нестабильной. У каждой системы есть «золотая точка нагрузки», которую необходимо определить экспериментально.
Заблуждение 2: «Реактивный тип всегда лучше, чем аддитивный». Реактивный тип действительно более стабилен, но если ваша формула WPU имеет хрупкую систему эмульгирования, принудительное введение реактивных мономеров может привести к сбою эмульгирования – больше вреда, чем пользы. В технологии не существует абсолютного добра или зла; имеет значение только пригодность.
VIII. Тенденции отрасли: безгалогеновые, малодымные, многофункциональные
Статистика показывает, что около 80% смертей при пожарах вызваны дымом и удушьем токсичными газами. Таким образом, направление развития огнестойкости WPU становится все более ясным — безгалогенность, дымоподавление и многофункциональность.
Конкретные тенденции включают: разработку высокоэффективных безгалогенных антипиренов с низким содержанием фосфора/азота; синергетические системы, содержащие множество огнезащитных элементов; неорганические наноантипирены (сочетающие огнестойкость и дымоподавление).
Также заслуживают внимания био- и интеллектуальное направления. В одном исследовании хитозан (полученный из биомассы) использовался для модификации WPU, увеличивая выход угля при 700°C с 0,7% до 32,7% и достигая LOI 35,4%. Другая команда разработала интеллектуальное огнестойкое покрытие WPU, обладающее функциями самопредупреждения и активного пожаротушения.
Заключение
Возвращаясь к исходному вопросу: огнестойкий полиуретан на водной основе — добавка или реактив?
Ответ таков: это зависит от вашей системы рецептуры, бюджета затрат и целевых показателей производительности. Тип присадки имеет низкий барьер и быстрые результаты, но выбор неправильного продукта приводит к неудаче. Реактивный тип — это единоразовое решение, но с высокими затратами и препятствиями. Самый разумный подход — сначала понять «темперамент» и тип (полиэфир или полиэстер) вашей эмульсии WPU, а затем прописать правильное средство. Там, где позволяют условия, синергетическая смесь фосфора и азота часто сочетает в себе лучшее из обоих миров.
Однако для большинства разработчиков рецептур самым большим разочарованием является не «незнание, как выбрать», а «выбор, но все равно необходимость смешивать его самостоятельно» — соотношение между различными антипиренами, совместимость, дисперсия, каждый шаг — потенциальная ловушка.
Yinsu Flame Retardant уже много лет активно занимается разработкой полиуретановых огнезащитных материалов, разрабатывая проверенные однокомпонентные огнестойкие продукты для различных сценариев применения, включая WPU, пенополиуретан и кожу PU. Вам не нужно составлять его самостоятельно, не нужно беспокоиться о совместимости — просто добавьте и используйте.
Для пенополиуретана мы предлагаем огнестойкую серию с инкапсулированным красным фосфором (FRP-950X и т. д.) с низкой нагрузкой и отличным образованием угля; в сочетании с ADP толщина угля может превышать 70 мм. Для искусственной кожи и покрытий мы используем модифицированный MCA (MCA-B) с превосходной дисперсией, отсутствием экстракции и хорошей совместимостью со смолами — прямое добавление обеспечивает рейтинг V-0. Для систем, требующих более высокой термостойкости, модифицированный фосфорорганический антипирен WADP-10 имеет температуру термического разложения, превышающую 350 ° C, обладает свойствами защиты от пожелтения и отсутствия экстракции, подходит для ТПУ и других сценариев высокотемпературной обработки.
Не нужно самому мучиться с рецептурой — просто выберите правильный продукт, добавьте его и используйте.
