Двойной тест на старение при 85 градусах? Защита от выцветания огнестойкого нейлона с красным фосфором: правильный состав и обработка
Введение
Огнестойкий нейлон с красным фосфором отличается высокой эффективностью, но с ним трудно обращаться. Его огнезащитный механизм работает за счет образования полифосфорной кислоты во время горения, которая способствует обугливанию нейлона и создает плотный слой угля, блокирующий кислород. Однако красный фосфор чувствителен к влаге и кислороду. Неправильная обработка или применение может легко вызвать гидролиз до фосфорной кислоты, которая мигрирует на поверхность, портя внешний вид и ухудшая эксплуатационные характеристики.
Сегодня мы подробно объясним, как добиться устойчивости к выцветанию и пройти двойное испытание на старение при 85 градусах для огнестойкого нейлона с красным фосфором, исходя из двух основных аспектов: разработки рецептуры и технологии обработки.
I. Разработка рецептуры: заложите основу для предотвращения цветения
Цветение огнестойкого нейлона с красным фосфором происходит в результате гидролиза и миграции красного фосфора. Суть разработки рецептур заключается в том, чтобы изолировать источник и нейтрализовать последствия.

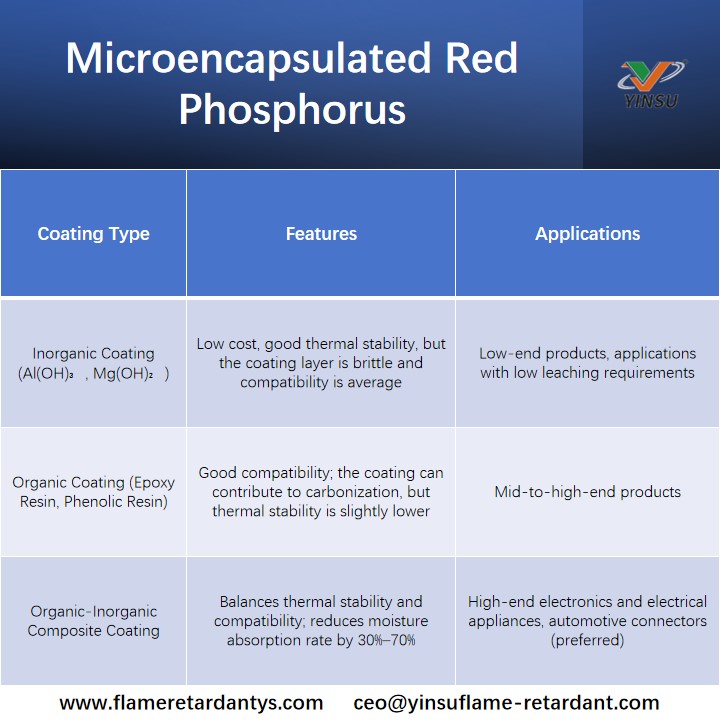

1.1 Инкапсулированный красный фосфор обязателен; Предпочтительна составная инкапсуляция
Неинкапсулированный красный фосфор очень гигроскопичен, имеет тенденцию выделять токсичный PH₃ во время обработки и плохо совместим с нейлоном, что делает его непригодным для прямого использования. Все коммерческие антипирены на основе красного фосфора микрокапсулированы.
Для деталей, требующих соответствия двойному испытанию на старение при 85 градусах, лучшим выбором является органически-неорганический композит с инкапсулированным красным фосфором. Двойное покрытие действует как двойной защитный слой, обеспечивая максимальную влагостойкость.

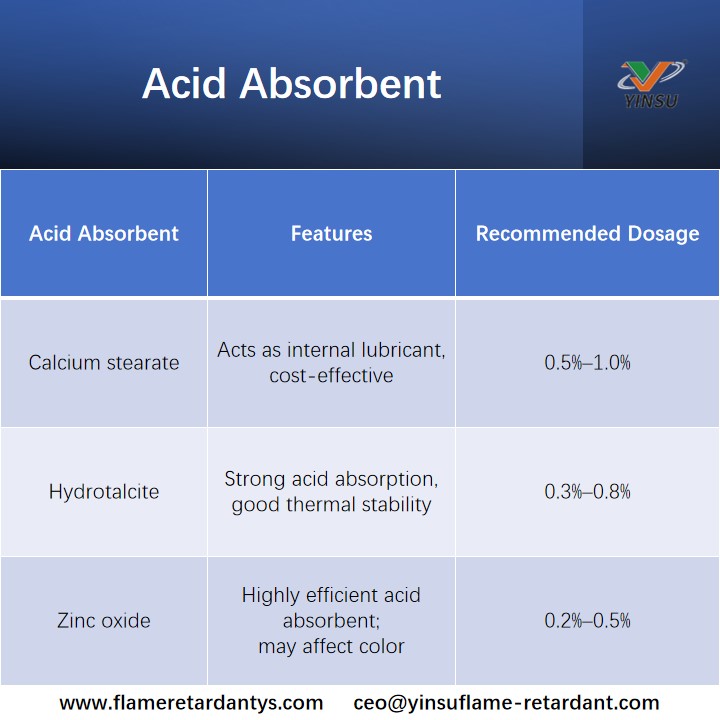

1.2 Поглотитель кислоты: незаменим
Фосфорная кислота (H₃PO₄), образующаяся в результате гидролиза красного фосфора, является основной причиной поседения поверхности и коррозии металла. Для нейтрализации фосфорной кислоты необходимо добавить абсорбент кислоты.
Обычный поглотитель кислоты: стеарат кальция, гидротальцит, оксид цинка, гидроксид магния и т. д.
Ключевой момент: Абсорбент кислоты должен быть хорошо предварительно перемешан с маточной смесью красного фосфора , чтобы обеспечить своевременную нейтрализацию во время экструзии, а не после литья под давлением.

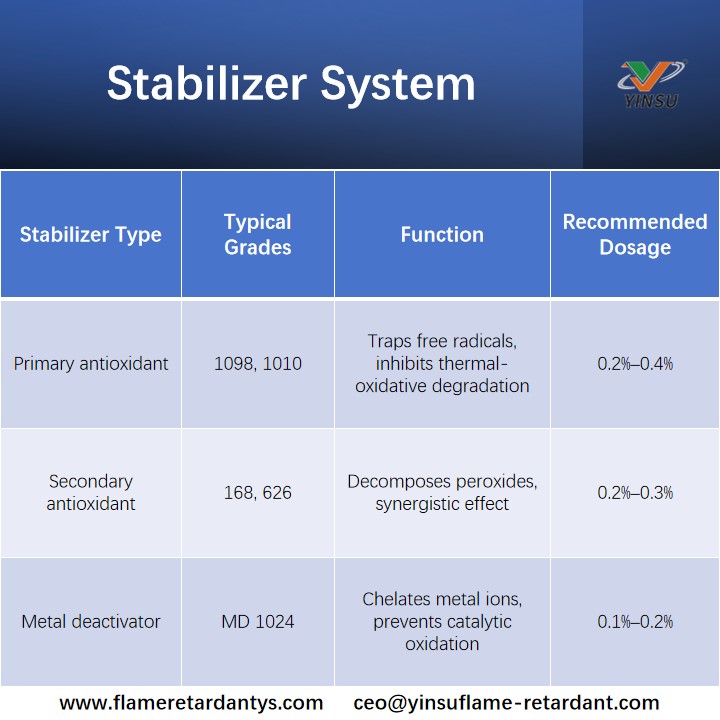

1.3 Система стабилизатора: больше, чем просто антиоксидант
Огнестойкий нейлон с красным фосфором подвергается тройному стрессу старения: теплу, кислороду и гидролизу. Система стабилизатора должна быть многофункциональной.
Для длительного старения в условиях горячей и влажной среды добавьте небольшое количество стабилизатора гидролиза (например, поликарбодиимида) для захвата концевых карбоксильных групп и задержки разрыва цепи.

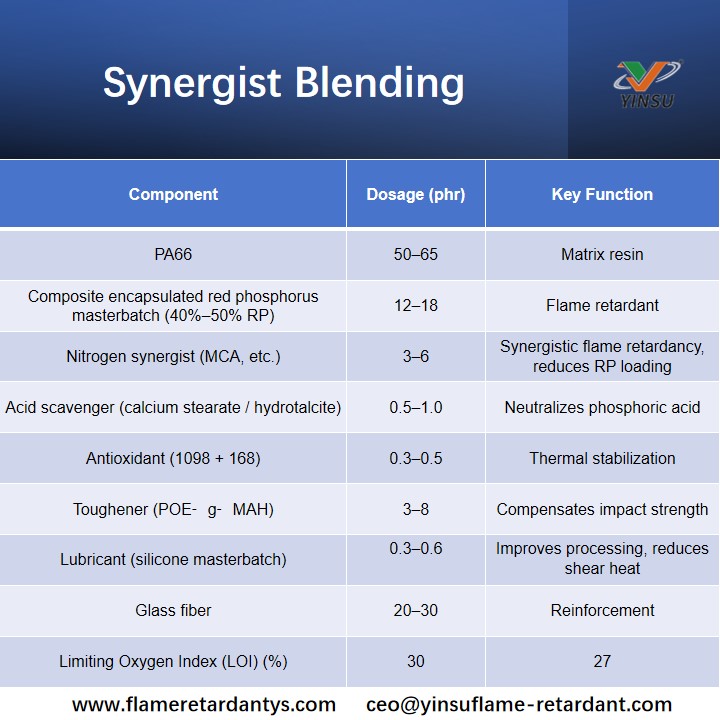

1.4 Синергическое смешивание: меньшая загрузка, более высокая стабильность
II. Советы по обработке: реализуйте весь потенциал своей рецептуры
Даже отличный состав потерпит неудачу при плохой обработке. Для огнестойкого нейлона с красным фосфором правило простое: низкая температура, короткое время, низкий сдвиг.
2.1 Сушка: контроль влажности на первом месте
Как маточная смесь с красным фосфором, так и нейлоновая смола должны быть строго высушены.
· Нейлоновая смола: 100–120°С, 4–6 ч; влажность < 0,1%
· Маточная смесь красного фосфора: 80–90°C в течение 2–4 часов (высокая температура может повредить покрытие).
Используйте сразу после высыхания, чтобы избежать повторного впитывания влаги.

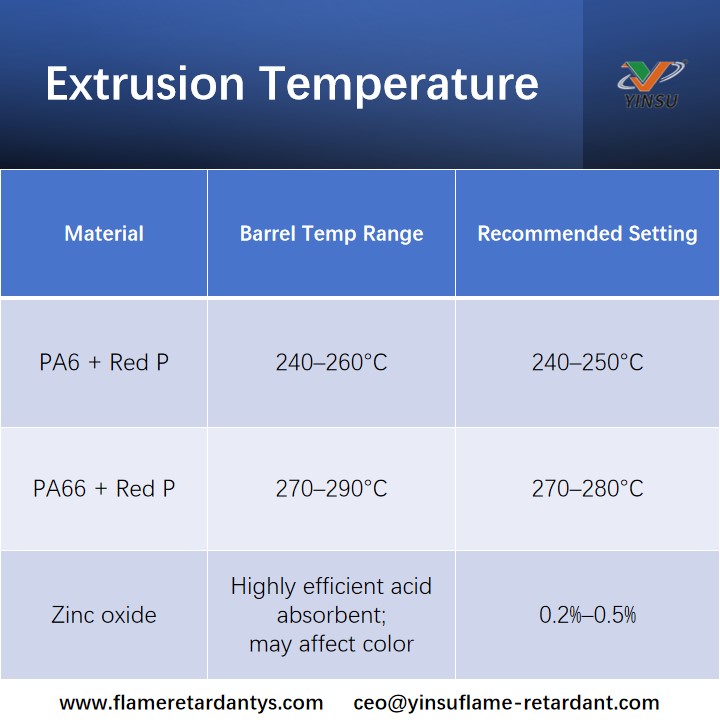

2.2 Температура экструзии: лучше низкая, чем высокая
Температура разложения красного фосфора около 300°С (немного выше после капсулирования). Всегда сохраняйте безопасный запас.
Правило: используйте минимально возможную температуру для полного плавления и пластификации. Строго контролируйте зоны повышенных температур (сжатие, дозирование), чтобы избежать локального перегрева.
2.3 Контроль сдвига: низкие обороты, высокая L/D
Высокий сдвиг генерирует чрезмерное тепло трения, вызывая локальное разложение РП и более высокий риск поседения.
· Скорость шнека: 200–300 об/мин (на 20–30 % ниже стандартной модификации)
· Конфигурация шнека: высокое соотношение L/D (L/D ≥ 40); элементы с низким сдвигом (например, зубчатые диски) в зоне диспергирования; меньше блоков для замешивания
2.4 Вакуумная вентиляция: устраните скрытые риски
В двухшнековых экструдерах должна использоваться вакуумная вентиляция (вакуум ≥ -0,06 МПа) для удаления следов влаги и продуктов разложения.
Литье под давлением: контроль температуры и скорости
Избегайте перегрева расплава во время впрыска.
· Температура ствола: на 5–10°C ниже, чем при экструзии.
· Температура формы: 80–120°C (улучшает кристаллизацию, снижает напряжение)
· Скорость впрыска: умеренная; избегать высокого сдвига
2.5 Очистка оборудования: предотвращение остатков
Остатки могут оставаться в шнеке и цилиндре. Перед длительными простоями продуйте чистым нейлоном или полипропиленом, чтобы избежать коррозии из-за влажных остатков.

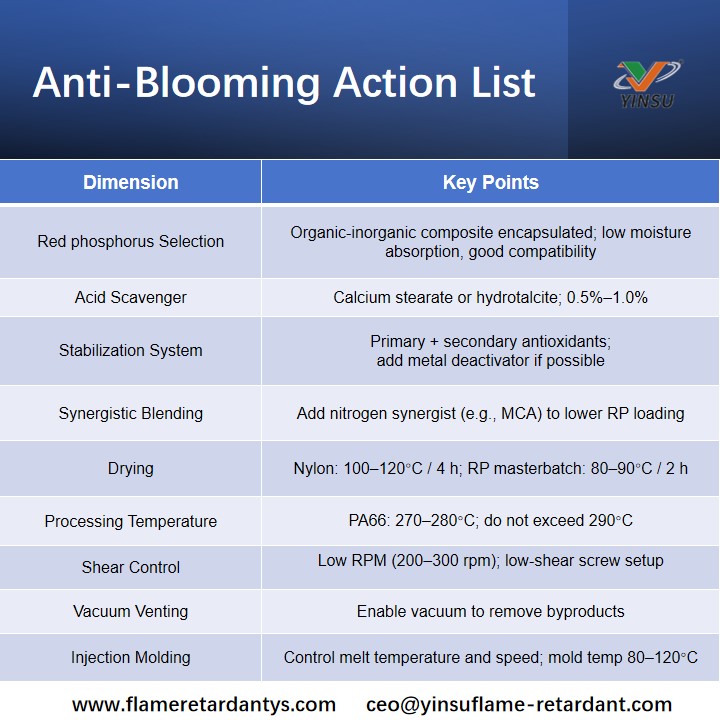

III. Резюме: Список действий против цветения
Чтобы пройти двойное испытание на старение при 85 градусах (отсутствие выцветания и коррозии после 1000 часов), следуйте следующим ключевым моментам:
Для предотвращения выцветания огнестойкого нейлона с красным фосфором не существует универсального решения. Он основан на систематической координации между составлением и обработкой. Благодаря тщательному контролю каждой детали двойной тест на старение при 85 градусах больше не является препятствием.
Может ли огнестойкий нейлон с красным фосфором не пройти двойной тест на старение при 85 градусах?
Проблемы цветения часто заключаются в несоответствии между формулировкой и обработкой.
В этой статье подробно объясняется — от механизма до практического применения — как подобрать подходящие антипирены на основе красного фосфора с условиями обработки.
так что эффективность борьбы с цветением больше не зависит от удачи.
