Болевые точки и проблемы с материалами кабелей LSZH
Баланс состава материала и огнестойкости.

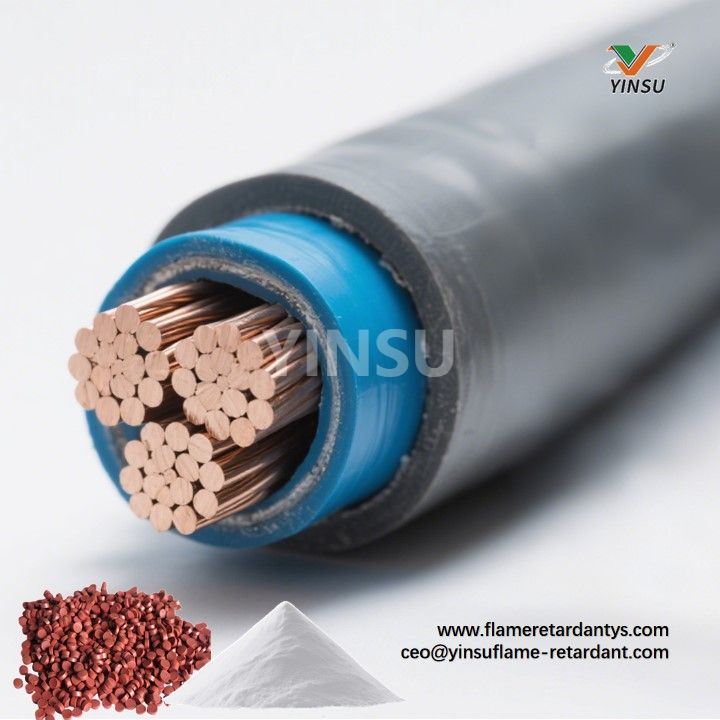

Что такое кабели LSZH и почему они важны?
Кабели с низким содержанием дыма и нулевым галогеном (LSZH) теперь являются выбором по умолчанию везде, где необходимо одновременно свести к минимуму риски пожара, дыма и токсичности — подвижной состав метрополитена, морские ветряные электростанции, макросоты 5G, облачные центры обработки данных и больницы уровня интенсивной терапии. Во время горения соединения LSZH выделяют ≤ 0,5 % галогенокислого газа и оптическую плотность дыма Ds(4 мин) < 200, что в десять раз лучше по сравнению с традиционным ПВХ. Тем не менее, многие разработчики рецептур все еще пытаются совместить класс огнестойкости UL-94 V-0 с механической прочностью, изгибом в холодном состоянии, производительностью экструзии и стоимостью. Ниже мы анализируем три наиболее критические точки, каждая из которых подкреплена данными о сбоях на местах, и представляем проверенные, готовые к использованию решения, которые уже находятся в коммерческом использовании.
I. Эффективность огнезащитных средств в сравнении с добавлением большого количества наполнителя
Классическая проблема кабельных компаундов LSZH заключается в том, что гидроксиды металлов (тригидрат алюминия ATH , гидроксид магния MDH ) требуют очень высоких концентраций (часто 50–65%) для достижения UL94 V-0 и других испытаний на пламя. Такое высокое содержание наполнителя «оказывает негативное влияние на физические свойства кабеля», заметно снижая удлинение и прочность на разрыв. На практике добавление 50% или более ATH/MDH может настолько разбавить полимерную матрицу, что прочность на разрыв упадет примерно на 40% или более, а удлинение при разрыве упадет ниже 200%. Твердость обычно резко возрастает (даже до уровня Shore A90+), а гибкость сильно ухудшается. Например, исследования показывают, что увеличение содержания неорганических антипиренов приводит к резкому снижению прочности на разрыв и удлинения полиолефиновых оболочек. Вот почему сегодняшние соединения LSZH требуют использования армированных полимеров или защитных термореактивных вкладышей для достижения целевых показателей производительности.
Чтобы выйти из этого тупика, исследователи разработали синергетические фосфорно-азотные системы , которые обеспечивают огнестойкость при гораздо меньших уровнях добавок. Например, сочетание пирофосфата пиперазина с фосфинатом алюминия дает сильный синергетический эффект: как отмечается в одном исследовании, эта пара P – N резко улучшает огнестойкость как в конденсированной, так и в паровой фазе. На практике смесь таких ингредиентов при общей загрузке всего 25–30% может достигать UL94 V-0 при минимальном разбавлении полимера. В результате оболочка удлиняется более чем на 300%, а не становится жесткой и хрупкой. Короче говоря, использование современных синергистов (например, гибридов P/N) сокращает необходимое количество наполнителя примерно вдвое, сохраняя гораздо большую прочность и пластичность смолы.
1. Проблемный
ATH или MDH должны быть загружены в количестве 50–60% по массе, чтобы достичь V-0. Последствия предсказуемы:
Прочность на разрыв падает на 35–45 %.
Удлинение при разрыве сокращается до < 200 % (IEC 60811-501)
Жесткость кабеля повышается до 90+ по Шору А, что делает кабель управления диаметром 8 мм практически не сворачиваемым.
Повышение давления экструзии на 20–30 %, скорость линии резки и увеличение разрушения расплава.
2. Направление решения
– Диэтилгипофосфит алюминия (ADP) + цианурат меламина (MCA) + гидроксид алюминия (ATH) обеспечивает соответствие UL-94 V-0 (2,0 мм) в полиэтилене.
– Механическое восстановление: прочность на разрыв ≥ 15 МПа и удлинение при разрыве ≥ 320 % — значительно выше целевого значения > 14 МПа/> 300 %.
– Механизм в PE:
1. АДФ высвобождает радикалы фосфора (•PO2, •PO), которые гасят носители цепи •H/•OH в газовой фазе, снижая пиковую скорость тепловыделения на 45 %.
2. МКА сублимируется при 320 °C, разбавляя топливные газы и образуя термостойкий слой мелама/мелемного угля, который изолирует лежащий под ним полиэтилен.
3. ATH разлагается эндотермически (Al(OH)₃ → Al₂O₃ + H₂O↑), обеспечивая дополнительное охлаждение и керамический барьер, который интегрируется с полукоксом МКА.
Три действующих фактора действуют одновременно — ингибирование газовой фазы, вспучивающийся полукокс и эндотермическое охлаждение — сокращая общий объем наполнителя примерно на 40 % по сравнению с традиционными системами, использующими только ATH, сохраняя при этом полиэтиленовую матрицу гибкой и пригодной для обработки при 200 °C.
Красный фосфор ядра-оболочки ( YINSU FRP-950X )
– 3–5 частей FRP-950X заменяет части MDH в смесях PE-EVA. LOI повышается с 30 % до 34 %, плотность дыма также снижается.
– Покрытый запатентованной меламин-формальдегидной оболочкой, FRP-950X является влагозащищенным (впитывание < 0,2 % H₂O, 7 дней при 85 °C/85 % относительной влажности) и соответствует стандарту IEC 60754-2, pH > 4,3.
3. Практический пример
Европейский производитель кабелей уровня 1 изменил формулу фидера 4 мм⊃2; для железнодорожного подвижного состава с «MDH 60 частей в час» на «FRP-950X 5 частей в час + MDH 40 частей в час». Результат: кабель на 30 % легче, изгиб в холодном состоянии в 2,5 раза выше (-40 °C) и снижение затрат на 15 %.
II. Низкотемпературное охрупчивание и растрескивание под напряжением
Еще один неприятный вопрос — работоспособность при низких температурах . Оболочки LSZH на основе полиэтилена резко становятся жестче при падении температуры. При установке в арктических условиях или на больших высотах (ниже –25 °C) термическое сжатие и изгиб могут привести к появлению продольных трещин или даже расколов вокруг кабельных лотков. В одном из зарегистрированных случаев было обнаружено, что в незащищенных кабельных лотках LSZH появились трещины на половине окружности всего за неделю пребывания на открытом воздухе с большими перепадами температур днем и ночью. Это усугубляется высоким содержанием минерального наполнителя: компания CableLAN отмечает, что «снижение гибкости из-за высокой нагрузки присадками… может помешать прокладке кабелей в холодных условиях», а высокие уровни наполнителя могут привести к переломам при неосторожном обращении. По сути, те самые антипирены, которые спасают жизни при пожарах, могут стать причиной сбоев в обслуживании в холодную погоду.
Чтобы бороться с этим, разработчики рецептур вводят вещества, повышающие жесткость и улучшающие совместимость. Например, смешивание рандом-сополимера полипропилена и специальных эластомерных смол (например, модифицированных производных нафталина) с соединением LSZH может снизить стеклование и улучшить пластичность в холодном состоянии. Также могут быть добавлены Эти меры помогают сохранять гибкость при температуре ниже –25 °C, благодаря чему кабель гнётся, а не трескается. Фактически, производители теперь могут похвастаться связующие агенты (например, органические титанаты) для усиления связи полимер-наполнитель и перепутывания цепей. «превосходными характеристиками защиты от растрескивания» компаундов LSZH, специально предназначенных для суровых условий эксплуатации. По словам поставщиков отрасли, такие высокоэффективные составы LSZH «сохраняют превосходную физическую и механическую стабильность даже в суровых условиях окружающей среды». Вывод: более прочные полимерные матрицы и наполнители с обработанной поверхностью необходимы для продления срока службы кабеля LSZH в холодных регионах.
1. Проблема.
Матрицы из линейного полиэтилена низкой плотности (LLDPE) и EVA затвердевают при температуре ниже –20 °C, что приводит к образованию трещин по окружности в кабельных лотках уже через 48 часов при температуре –25 °C. Полевые данные ветровых электростанций Скандинавии показывают 8% случаев растрескивания оболочки в зимние месяцы.
2. Путь решения
Смешивание полиолефинов
. Замените 20–30 мас. % ЛПЭНП на металлоценовый статистический сополимер ПП (ТРП 0,8 г/10 мин, Tg –35 °C). Эластичная фаза снижает температуру хрупкости до –50 °C (ASTM D746).
Модификаторы ударопрочности
– 5 частей малеинированного стирола-этилен-бутилена-стирола (SEBS-g-MA) повышают ударную вязкость по Изоду на 220 %.
Технология соединения
– 0,3 части неоалкокси-титаната (LICA 38) улучшает дисперсию АТН; Ударопрочность сохраняется на 85 % после 1000 часов воздействия УФ-В.
3. Валидация.
Инструментальный кабель на напряжение 1 кВ, покрытый вышеуказанной смесью, соответствует стандарту IEC 60811-506 на холодное изгибание при –40 °C и соответствует требованиям CPR B2ca, s1a, d1a.
III. Дым и токсичность против огнестойкости
По определению, кабели LSZH должны выделять минимальное количество дыма и не содержать галогеновых кислот , но безгалогенные антипирены могут представлять новые опасности. Азотные добавки (например, меламин, гуанидин) часто используются для ускорения образования угля, но они могут привести к образованию больших объемов белого дыма и даже HCN или NOx при пожаре. Недавние правила (например, CPR ЕС и Китай GB/T 19666-2019) теперь налагают строгие ограничения на оптическую плотность дыма и выход токсичных газов из кабелей. Например, новые классы реакции на возгорание требуют плотности дыма (с пламенем) ≤15 (примерно одна треть от эквивалентного кабеля из ПВХ) и ограничения выбросов HCN/NOx. Соответствие этим критериям требует не только огнестойкости, но и активного подавления дыма..
Инновационные подходы включают добавление в рецептуру Некоторые соединения переходных металлов (особенно нанокатализаторов . производные ферроцена ) катализируют карбонизацию горящего полимера. Ферроценсодержащие добавки помогают превращать образующуюся в результате пламени сажу в пористый графитовый полукокс, уменьшая видимый дым. (Фактически, ферроцен может подавлять дым как в газовой, так и в конденсированной фазах, способствуя радикальной рекомбинации и образованию угля.) Было показано, что включение нескольких процентов таких металлоорганических катализаторов в смесь LSZH заметно снижает выделение дыма.
Другие стратегии направлены на повышение целостности символов. Плотные вспучивающиеся углеродные барьеры могут физически отфильтровывать сажу. Например, исследуются новые При нагревании эти частицы образуют плотную, непроницаемую для кислорода корку угля, которая улавливает сажу и разбавляет HCN. Таким образом, фосфорно-азотные огнезащитные системы (такие как микрокапсулы красного фосфора в сочетании с триазинами) могут обеспечить как высокую огнестойкость, так и низкий дымовыделение, эффективно изолируя горячие дымовые газы от кислорода. Эти синергисты P–N образуют на поверхности кабеля керамический слой, отвечающий новым требованиям по снижению дымности. фосфорно-азотные микросферы или микросферы из сшитого полистирола.
1. Проблема
Цианурат меламина (MCA) и полифосфат аммония (APP) образуют объемный белый дым (Ds до 250) и выделяют HCN/NOx при температуре > 600 °C, что не соответствует требованиям ЕС CPR s1a (Ds ≤ 150) и EN 50305, пункт 9.2 (HCN < 5 мг/г).
2. Инновационные решения
Нанокатализаторы
: ферроцен, привитый к оксиду графена (Fe-GO, 0,5 частей на час), действует как гаситель радикалов и образует проводящую сетку угля, снижая плотность дыма на 35 %.
PN Microsphere Chars
– сшитые меламино-формальдегидные микросферы (2 мкм), покрытые резорцин-бис(дифенилфосфатом) (RDP), создают плотный барьер. Конусная калориметрия показывает снижение пиковой скорости тепловыделения на 50 % и отсутствие капель.
3. Обзор нормативных требований
Последняя поправка GB/T 19666-2019 (2024 г.) снижает допустимую плотность дыма до Ds(20 мин) < 100. Составы с усилением FRP-950X уже соответствуют новому пределу с Ds(20 мин) = 65.
✅ Решение YINSU: красный фосфор с покрытием FRP-950X
Таким образом, современные кабельные компаунды LSZH должны сочетать в себе огнестойкость, механическую прочность и низкий уровень дымообразования . Чтобы помочь решить эту проблему, YINSU предлагает современные добавки, такие как микрокапсулированный красный фосфор. В частности, маточная смесь красного фосфора с покрытием FRP-950X обеспечивает очень высокую эффективность пламени при низкой нагрузке, одновременно подавляя дым. Как отмечает компания YINSU, «микрокапсулированные огнезащитные вещества с красным фосфором, такие как FRP-950X, идеально подходят для изготовления проводов и кабелей с низким содержанием дыма, без галогенов». Совместимое с полимером покрытие FRP-950X обеспечивает его равномерное распределение в кабельных соединениях, усиление образования обугливания и соответствие самым строгим классам безопасности без ущерба для гибкости. Поэтому инженеры, разрабатывающие кабели LSZH нового поколения, могут рассматривать FRP-950X как ключевой материал для одновременного достижения UL 94 V-0 и низкого дымообразования (даже под пламенем). Встраивая такие синергетические добавки, производители кабелей могут преодолеть традиционные компромиссы в отношении материалов и создавать более безопасные и надежные кабели, не содержащие галогенов.
• Без галогенов, UL-94 V-0 @ 6–12 частей в час в системах PE/EVA или PP/POE
• Повышение LOI до 38–42 %, плотность дыма Ds(4 мин) < 80 (ISO 5659-2)
• Устойчивый к влаге, негигроскопичный, выдерживает водяную баню при 70 °C, 168 ч
• FDA 21 CFR § Соответствует 177.1520 для оболочек, контактирующих с пищевыми продуктами.
• Поставляется в сыпучих микрогранулах (D50 20 мкм) для двухшнекового компаундирования при температуре 200–220 °C без загрязнения матриц.
Запросите техническое описание или запланируйте испытание на пилотной установке

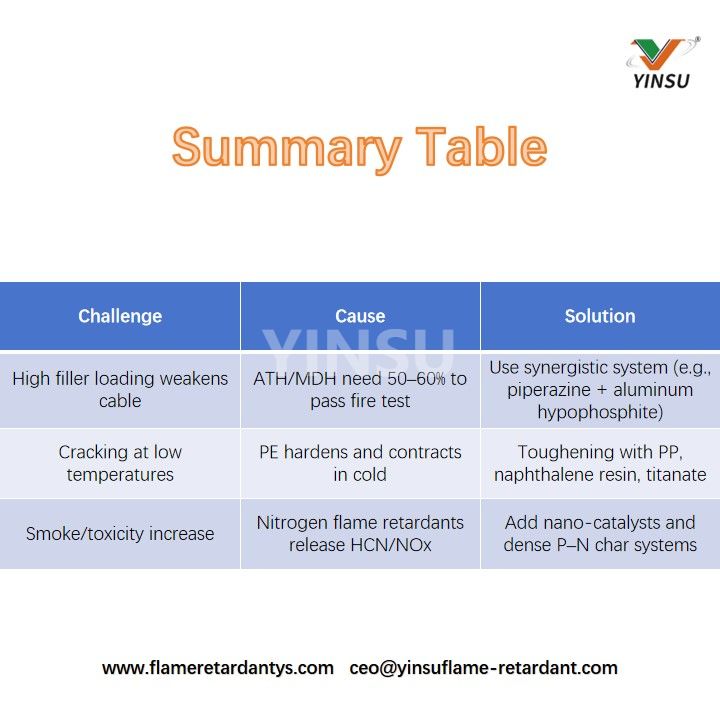

Сводная таблица
IV. Следующие шаги
1. Свяжитесь с нами, чтобы загрузить техническое описание «Разработка кабелей LSZH с FRP-950X».
2. Закажите 30-минутный виртуальный аудит сложных процентов с нашей командой исследований и разработок.
3. Закажите пилотную партию весом 2 кг с доставкой в течение 48 часов по всему миру.
Современные кабели LSZH теперь должны соответствовать многомерной матрице спецификаций: пожаробезопасность, малодымность, нетоксичность, изгиб в холодном состоянии, скорость экструзии и общая стоимость. Интегрированная платформа добавок YINSU, возглавляемая FRP-950X, обеспечивает все шесть целевых показателей в одной маточной смеси в виде гранул. Давайте сделаем инфраструктуру следующего поколения не только пожаробезопасной, но и ориентированной на будущее.
