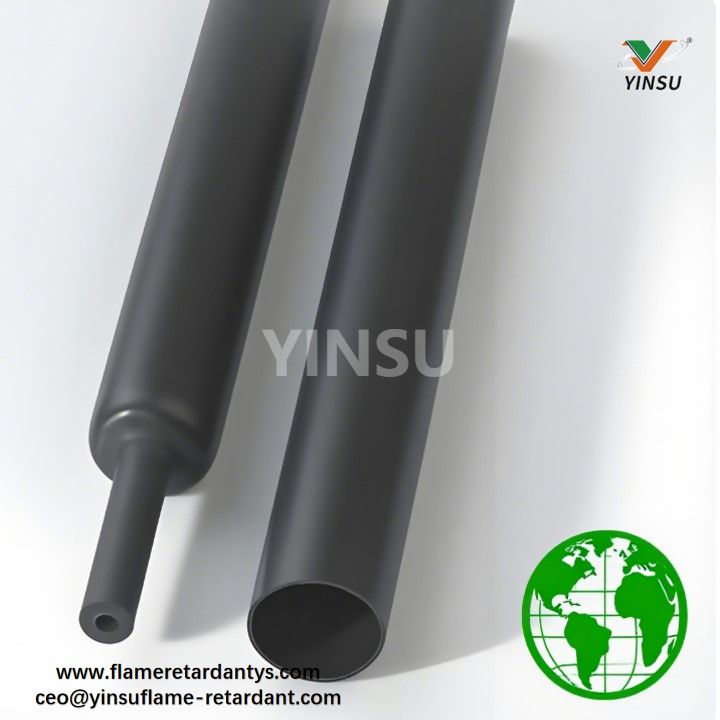

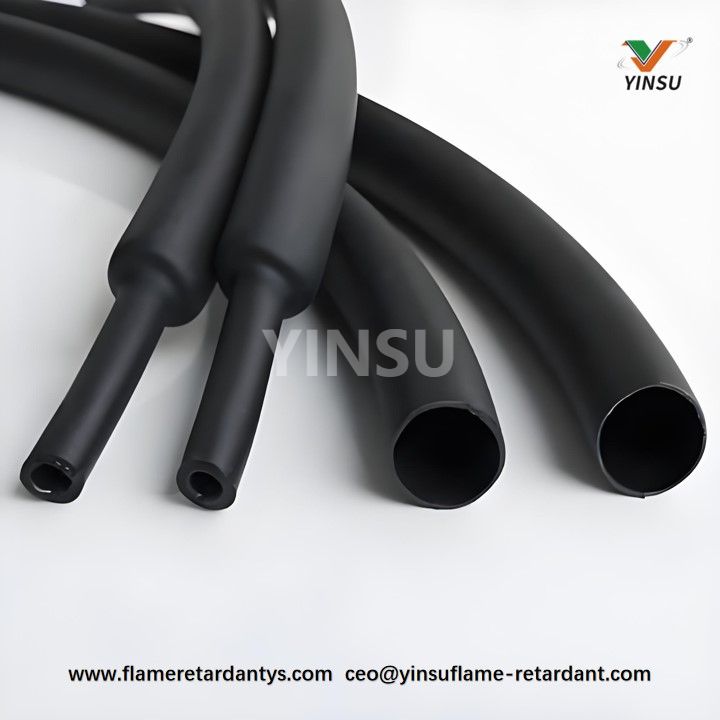

Помимо усадки: решение общих проблем при разработке огнестойких термоусадочных трубок
«Достижение идеальной огнестойкости без ущерба для других свойств — это Святой Грааль для производителей термоусадочных трубок», но для инженеров, проектирующих трубки для высоковольтных жгутов NEV 800 В или серверных стоек центров обработки данных , этот «Грааль» — не просто цель — это непреложное требование. Рецептура, которая соответствует требованиям UL VW-1, но теряет 30 % своей прочности на разрыв или соответствует требованиям RoHS, но засоряет экструзионные матрицы, не подходит для реального использования.
Разработка огнестойких (FR) термоусадочных трубок — это не столько «балансировка» свойств, сколько устранение компромиссов — задача, которая требует глубоких знаний в области химии полимеров, диспергирования добавок и стрессовых факторов, специфичных для конкретного применения. В YINSU FLAME RETARDANT мы решили эти болевые точки для более чем 100 производителей термоусадочных изделий по всему миру, используя высокоэффективные огнестойкие химикаты и индивидуальные разработки, чтобы превратить головную боль при разработке рецептур в конкурентные преимущества. Ниже мы разберем 5 наиболее важных проблем разработки (с точными данными об их влиянии) и проверенные на практике решения , которые обеспечивают как соответствие требованиям, так и производительность.
I. Общие проблемы при разработке термоусадочных трубок (с учетом отраслевой специфики)
Для ученых-материаловедов и инженеров-технологов «компромисс» не является чем-то абстрактным — он означает бракованные партии, неудачные проверки клиентов или даже сбои на местах. Вот как каждая задача проявляется в реальном производстве:
1. Баланс между механическими свойствами и огнестойкостью: «ловушка хрупкости».
Традиционные огнестойкие материалы (например, немодифицированный гидроксид алюминия/ATH) требуют загрузки 30–60% по массе, чтобы соответствовать UL VW-1, — это снижает гибкость и долговечность полимерной матрицы. Например:
Стандартная термоусадочная трубка из полиолефина (ПО) теряет 40–50% своей прочности на разрыв (от 13 МПа до <8 МПа, ASTM D638) при нагрузке 45% ATH.
Удлинение при разрыве резко падает с 300 % (чистый PO) до <100 %, что делает трубку склонной к растрескиванию во время установки (например, при изгибе вокруг клемм батареи NEV).
Ударопрочность падает на 60 % (удар по IZOD: 2,5 кДж/м⊃2; против 6,2 кДж/м⊃2; для чистого ПО), что не соответствует автомобильным требованиям «виброустойчивости» (ISO 16750-3).
Это не просто проблема качества, это проблема затрат: хрупкие трубы увеличивают процент брака при производстве на 15–20% из-за растрескивания после экструзии.
2. Обработка против огнестойкости: «кошмар потока и дисперсии»
Плохо диспергированные или несовместимые огнестойкие добавки срывают два важнейших этапа: экструзию и сшивку.
Проблемы экструзии : Агломерированные огнестойкие частицы (например, немодифицированный гидроксид магния/МДГ) создают поверхностные дефекты (царапины, ямки) и увеличивают давление в матрице на 25–30 % , замедляя скорость линии с 20 м/мин до <15 м/мин.
Неэффективность сшивки : Галогенированные огнестойкие вещества (например, декабромдифениловый эфир) могут вступать в реакцию с пероксидными сшивающими агентами, снижая плотность сшивки на 15–20% . Это приводит к непостоянным коэффициентам усадки (например, усадка трубок с 2:1 до 1,8:1) и неудачным проверкам размеров.

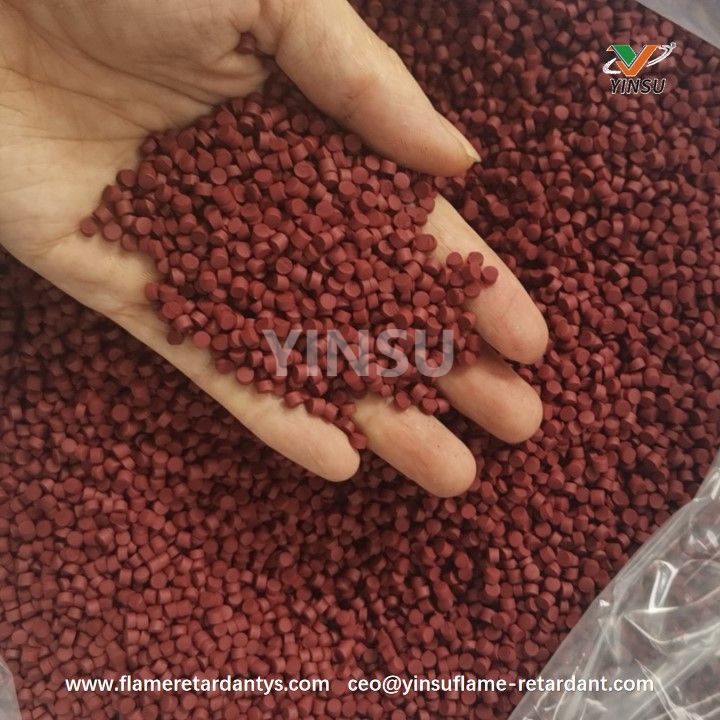

Пыль и риски для безопасности : Сухие смеси огнестойких порошков (например, красного фосфора) образуют пыль, что увеличивает риск воздействия на работников и требует дорогостоящей модернизации системы вентиляции.
3. Электрические свойства и огнестойкость: «риск нарушения изоляции».
Основная задача термоусадочных трубок — электрическая изоляция, и многие огнеупорные материалы это подрывают. Для приложений с высоким напряжением (например, жгуты EV 800 В):
Высокая нагрузка ATH снижает электрическую прочность на 20–25 % (с 22 кВ/мм до <17 кВ/мм, ASTM D149), что приводит к возникновению дуги.
Галогенированные огнестойкие вещества (бром-сурьма) увеличивают тангенс угла диэлектрических потерь (tanδ) на частоте 1 кГц с 0,001 (чистый PO) до 0,005, что приводит к перегреву в сильноточных цепях.
Плохо диспергированные огнестойкие вещества создают «микропустоты» в полимерной матрице, снижая объемное сопротивление на 3–4 порядка (с 10⊃1;⁴ Ом·см до 10⊃1;⁰ Ом·см), что не соответствует стандартам IEC 60093.
4. Экологическое и нормативное давление: помимо обязательного соблюдения требований
Сегодняшние правила касаются не только отсутствия галогенов — они требуют низкого дымообразования, низкой токсичности и полной прослеживаемости.
REACH ЕС : более 10 FR (например, некоторые бромированные соединения) включены в список SVHC, требующих дорогостоящей замены.
Китай GB 30288-2013 : требует плотности дыма (Ds, 4 мин) <200 (ASTM E662) и токсичного газа (HCl) <50 частей на миллион (ISO 5659-2) — традиционные трубки на основе ПВХ (с хлором) не соответствуют требованиям.
Требования NEV OEM : такие бренды, как Tesla и BYD, теперь требуют комплексных данных об устойчивом развитии, исключая FR с высоким уровнем выбросов углекислого газа (например, импортный триоксид сурьмы).
5. Экономическая эффективность: «сжатие сырья»
Рост цен на критически важное огнестойкое сырье (например, на триоксид сурьмы на 40% выше по сравнению с аналогичным периодом прошлого года в 2023–2024 гг.) и отходы от плохих рецептур снижают рентабельность.
Традиционные рецептуры ATH/MDH требуют в 2–3 раза большего объема добавок, что увеличивает затраты на транспортировку и хранение.
Импортированные смеси брома и сурьмы увеличивают стоимость сырья на 15–20% (по сравнению с альтернативами местного производства) и несут риски для цепочки поставок (например, торговые тарифы).
Отходы от проблем с обработкой (например, дефекты поверхности) добавляют к производственным затратам 0,05–0,10 долларов США за метр — при пробеге в 100 000 метров это означает упущенную выгоду в размере 5–10 000 долларов США.
II. Инновационные решения, позволяющие преодолеть компромиссы (с техническими преимуществами YINSU)
Ключом к решению этих проблем является не «компромисс», а разработанные огнестойкие системы , которые работают с полимером, а не против него. Ниже приведены решения, которые мы проверили в ходе более чем 100 испытаний на клиентах:
1. Высокоэффективные FR: больше защиты, меньше нагрузки
Перейдя на сверхэффективные огнестойкие химикаты, производители сокращают уровень загрузки на 50–70 %, сохраняя свойства полимеров и одновременно соблюдая стандарты.
Прочность на разрыв сохраняется на уровне >90% (12+ МПа по сравнению с <8 МПа с ATH).
Удлинение при разрыве >250 % (по сравнению с <100 % у ATH), выдерживает автомобильные испытания на изгиб.
Диэлектрическая прочность >21 кВ/мм, соответствует требованиям к электропроводке 800 В.
2. Технология модификации поверхности: более плавная обработка, стабильное качество.
Огнеупорные наполнители YINSU с модифицированной поверхностью устраняют проблемы дисперсии и оптимизируют производство:
МДГ, обработанный силаном : силановый связующий агент связывает частицы МДГ с полиолефинами, уменьшая агломерацию на 90% (размер частиц <5 мкм по сравнению с 20+ мкм для немодифицированного МДГ). Этот:
Снижает давление в матрице на 20% , увеличивая скорость экструзионной линии до 20+ м/мин.
Устраняет поверхностные дефекты, сокращая процент брака до <5%.
Повышает эффективность сшивки (расход перекиси снижается на 10%), обеспечивая постоянный коэффициент усадки (±0,05).
3. Синергетические системы: эффективность 1+1 > 2
Синергетические огнестойкие смеси YINSU сочетают в себе два или более химических веществ для повышения безопасности и снижения затрат. Например:
Плотность дыма (Ds, 4 мин) <150 (ASTM E662) — на 30 % ниже, чем у одного FRP-950X.
Токсичный газ (CO) <400 частей на миллион (ISO 5659-2), что соответствует требованиям низкой токсичности центров обработки данных.
Экономия затрат 10–15 % (по сравнению с использованием только фосфора), поскольку азотные добавки более экономичны.
Безгалогеновый синергизм для FKM : Для высокотемпературных трубок из FKM (например, под капотом автомобиля) смешивание FRP-950X с наноразмерным диоксидом кремния (K100 компании YINSU) сохраняет огнестойкие характеристики (соответствие UL VW-1) при непрерывном использовании при 120°C — без ущерба для маслостойкости (распухание масла по ASTM D471 <8%).
4. Индивидуальные рецептуры: адаптированные к вашему полимеру и области применения.
Никакие два полимера (EVA, PE, FKM, PTFE) не ведут себя одинаково — «универсальные» огнестойкие материалы терпят неудачу. Индивидуальный процесс YINSU включает в себя:
1. Аудит полимера : мы проверяем MFI вашего базового полимера (индекс текучести расплава), Tg (температуру стеклования) и кинетику сшивки для выявления рисков совместимости.
2. Сопоставление приложений : мы согласовываем характеристики огнестойкости с вашим конечным использованием (например, жгуты электропроводки на 800 В требуют высокой диэлектрической прочности, железнодорожный транспорт требует низкого дымообразования).
3. Создание прототипов и тестирование . Мы поставляем прототипы массой 5–10 кг для ваших экструзионных испытаний с полными данными о характеристиках огнестойкости, механических свойствах и технологичности.
Пример: Для клиента, производящего термоусадку на основе EVA для солнечных панелей, мы разработали специальную смесь маточной смеси брома и сурьмы, которая:
Соответствует UL VW-1 и IEC 60695 GWIT >850°C.
Сохраняет удлинение 90% после 2000 часов воздействия УФ-излучения (ISO 4892-3).
Стоит на 12 % дешевле, чем их предыдущая формула на основе ATH.
III. Практический пример: термоусадочная трубка EVA: от кризиса затрат к увеличению прибыли на 20 %
Ведущий азиатский производитель термоусадочных трубок столкнулся с критической дилеммой: в их трубках на основе EVA (для бытовой электроники) использовалась традиционная огнестойкая система бром-сурьма, которая:
Зависит от импортного триоксида сурьмы (дорого, риски в цепочке поставок).
Для соответствия требованиям UL VW-1 требуется загрузка 20–30% по весу, что снижает MFI на 30% (медленная экструзия).
Имел процент брака 18% из-за дефектов поверхности.

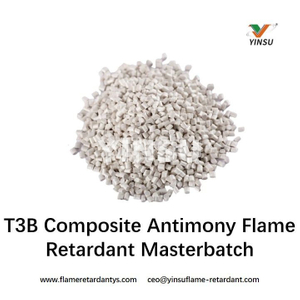

В сотрудничестве с YINSU мы разработали специальную маточную смесь брома и сурьмы ( Sb-01 ) :
Обновление рецептуры : мы оптимизировали размер частиц сурьмы до 500 нм (по сравнению с 2 мкм в их старой смеси) и добавили диспергатор, сократив содержание до 8% по весу , сохранив при этом соответствие UL VW-1.
Экономия затрат : местные источники сурьмы (по сравнению с импортной) + более низкая загрузка снижает затраты на сырье на 25%..
Улучшение процесса : MFI увеличился с 5 г/10 мин до 7 г/10 мин, что привело к увеличению скорости экструзии на 15 %, процент брака снизился до 6 %.
Результат: прибыль клиента от труб EVA увеличилась на 20% , и они устранили зависимость цепочки поставок от импортной сурьмы.
IV. Вывод: хватит идти на компромисс — разработайте идеальную формулу
Состав огнестойких термоусадочных трубок не требует выбора между огнестойкими характеристиками, механической прочностью или стоимостью. Имея подходящего партнера по огнестойким материалам, который сочетает в себе знания в области химии, знания в области применения и индивидуальное проектирование, вы сможете создавать трубы, которые превосходят стандарты и ожидания ваших клиентов.
В YINSU FLAME RETARDANT мы не просто продаем добавки — мы решаем проблемы. Наша техническая команда работает с вами от аудита рецептуры до масштабирования производства, обеспечивая:
Бесплатное прототипирование для испытаний экструзии.
Полные отчеты об испытаниях (UL VW-1, IEC 60695, механические/электрические свойства).
Стабильность цепочки поставок (годовая мощность 10 000 тонн FRP-950X и маточной смеси брома и сурьмы).
Готовы отказаться от компромиссов в рецептуре и создать лучшую термоусадочную трубку?
Запросите бесплатную техническую консультацию и образец сегодня.
