Идеальное решение для огнестойкого пенополистирола: баланс пожаробезопасности, теплоизоляции и влагостойкости

Идеальное решение для огнестойкого пенополистирола: баланс пожаробезопасности, теплоизоляции и влагостойкости

Управляющее резюме

В течение многих лет индустрия пенополистирола (EPS) сталкивалась с инженерным узким местом: постоянным компромиссом между пожарной безопасностью, теплоизоляцией и экологической устойчивостью. В то время как традиционные безгалогенные покрытия часто жертвуют влагостойкостью или содержат вредные соединения, недавний научный прорыв предлагает двойное функциональное фосфорно-силиконовое покрытие, не содержащее формальдегида. Эта технология обеспечивает класс огнестойкости UL94 V-0 без ухудшения тепловой эффективности сердцевины пенополистирола — даже в условиях высокой влажности.

1. Основное узкое место в традиционных методах огнезащиты пенополистирола

Пенополистирол (EPS) остается одним из наиболее широко используемых материалов для изоляции зданий благодаря своим легким свойствам, экономичности и исключительно низкой теплопроводности. Однако его летучая углеводородная структура представляет значительную опасность пожара, проявляющуюся в быстром распространении пламени и высокой плотности дыма.

Исторически производители полагались на гексабромциклододекан (ГБЦД). После глобального запрета в соответствии со Стокгольмской конвенцией альтернативные стратегии использования огнезащитных материалов (FR) привели к появлению новых компромиссов:

• Аддитивное смешивание: прямая модификация смол EPS часто разрушает ячеистую структуру во время экструзии или сверхкритического расширения, что приводит к хрупкости матрицы.

• Традиционные огнестойкие покрытия. В покрытиях после обработки часто используются связующие на основе формальдегида. Во влажных полевых условиях эти связующие гидролизуются, вызывая серьезное ухудшение теплоизоляции.

В результате технические закупщики и инженеры по исследованиям и разработкам оказались в ловушке трилеммы: приоритет пожарной безопасности, поддержание долгосрочной термостойкости или обеспечение соответствия нормативным требованиям.

2. Смена парадигмы: от объемных добавок к поверхностному микроинкапсулированию по принципу «ядро-оболочка».

Чтобы преодолеть эти структурные ограничения, недавнее исследование, проведенное командой академика Ван Ю-Чжуна из Сычуаньского университета, представляет новый подход: переход от внутренней аддитивной модификации к специализированной структуре поверхностного покрытия.

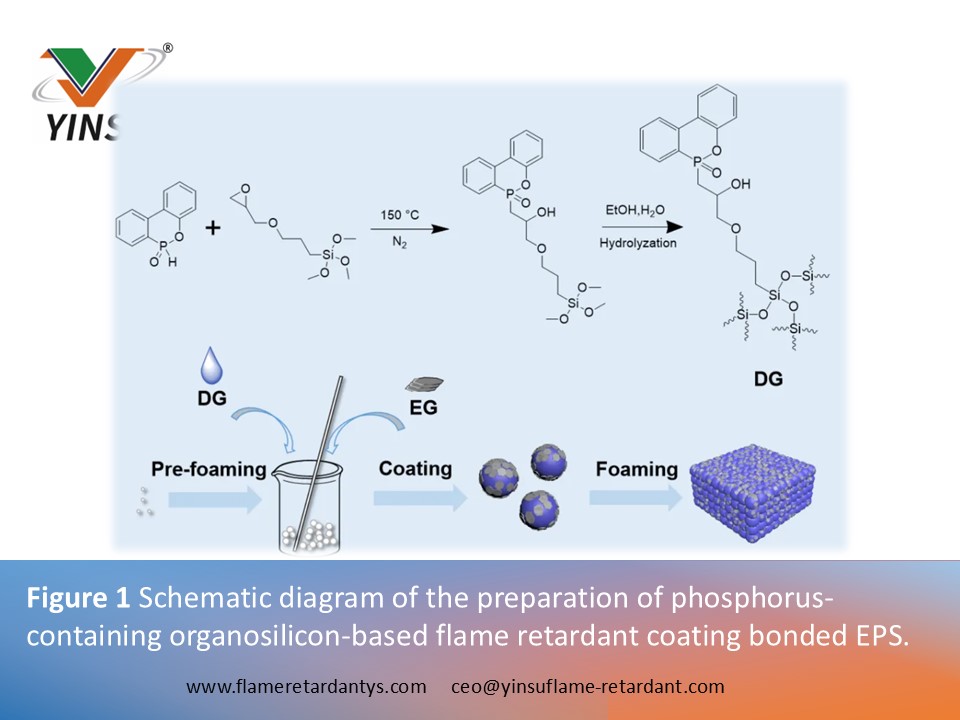

Вместо добавления добавок в расплав полимера система наносит фосфорсодержащее полисилоксановое покрытие, не содержащее формальдегид, в сочетании с расширяющимся графитом (EG) непосредственно на поверхность предварительно расширенных шариков EPS. Эта биобезопасная полимерная матрица действует одновременно как структурное связующее и эффективный антипирен на основе углерода, устраняя необходимость использования опасных фенольных или карбамидоформальдегидных смол.

[Шарики необработанного EPS] + [Покрытие P-Si без формальдегида + EG]

[Структурированная огнестойкая бусина из пенополистирола]

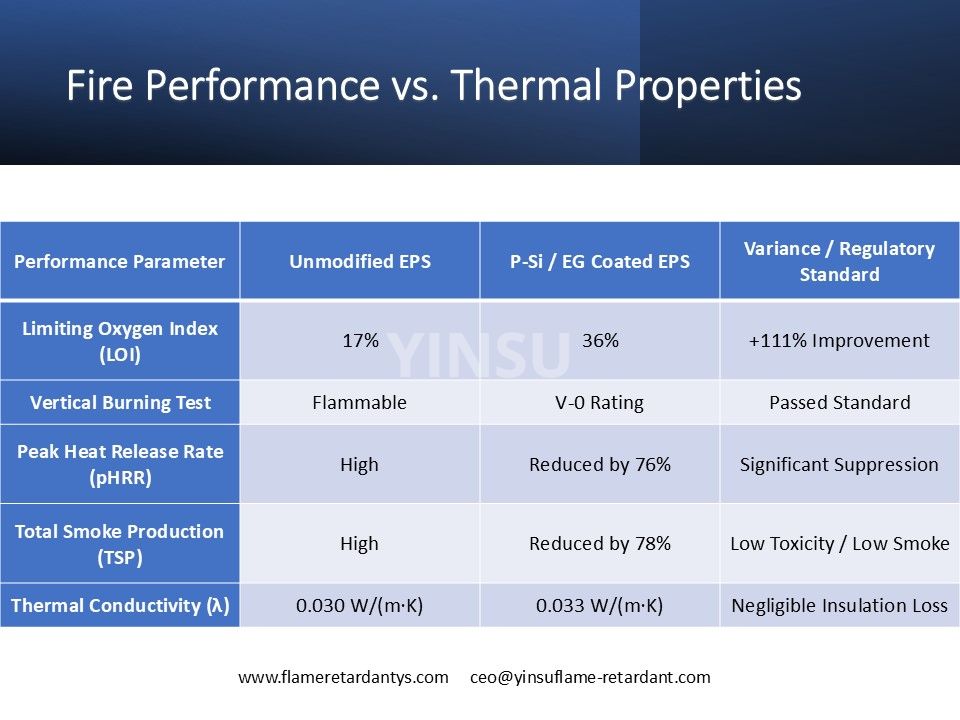

3. Количественная оценка: огнестойкость в сравнении с тепловыми свойствами.

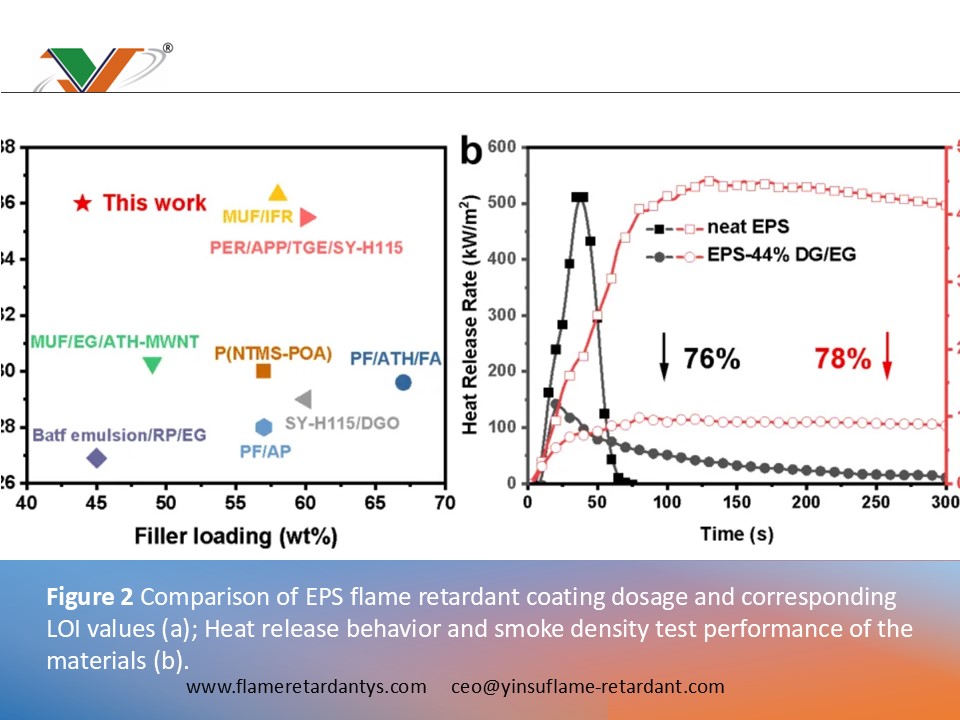

Эмпирические лабораторные данные подтверждают, что эта модификация с поверхностными функциональными возможностями улучшает параметры поведения при пожаре без ущерба для основных физических характеристик:

4. Преодоление чувствительности к влаге в промышленности

Наиболее важным коммерческим преимуществом этой фосфорно-силиконовой технологии является ее превосходная гидролитическая стабильность. Традиционные вспучивающиеся или водные покрытия быстро разрушаются под воздействием влажности воздуха, поглощая влагу и ускоряя термическое разложение.

В условиях строгих испытаний — с поддержанием относительной влажности 85 % в течение 30 дней — теплоизоляционные свойства этого нового каркаса из пенополистирола остались практически неизменными. Заменив гидрофильные связующие компоненты сетками из сшитого кремния, материал успешно противостоит проникновению водяного пара. Этот прорыв делает его весьма жизнеспособным для прибрежных регионов и климата с высокой влажностью, где обычные изоляционные плиты с покрытием обычно не работают.

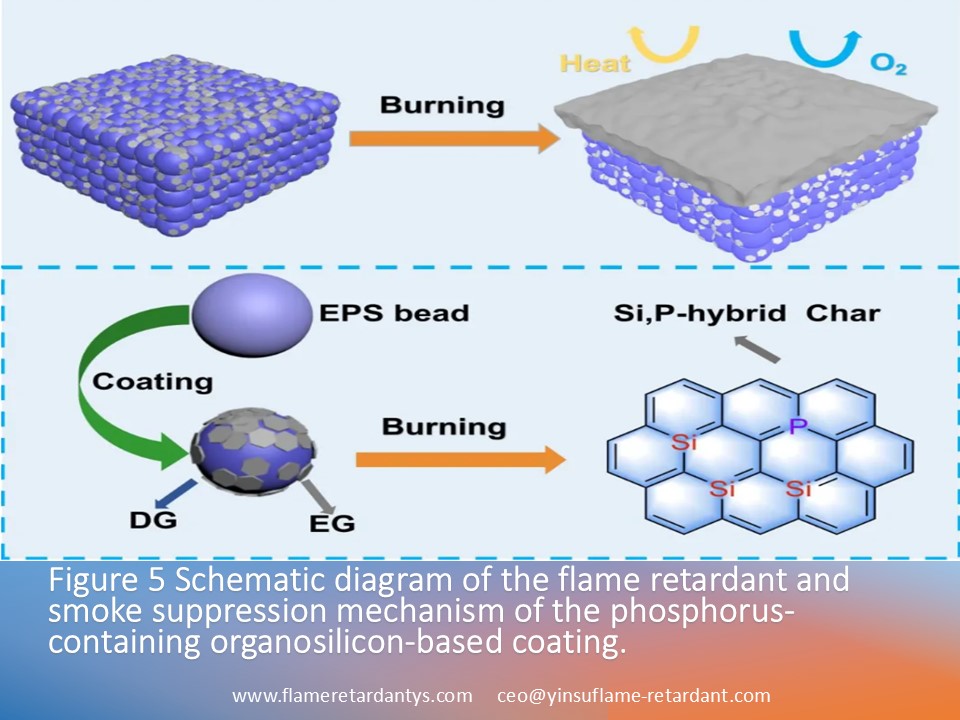

5. Химический механизм: синергетическая вспучивающаяся карбонизация P/Si.

Превосходные огнезащитные свойства основаны на синергическом механизме конденсированной фазы фосфора и кремния (P/Si) :

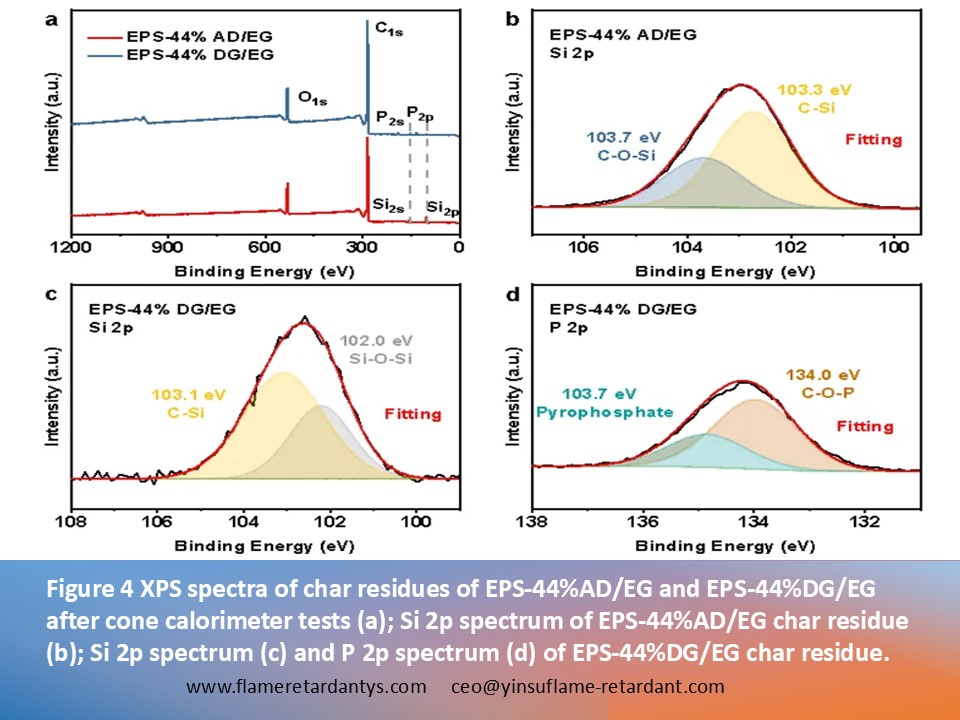

Покрытие P-Si + термическое напряжение → Сшитая керамическая матрица Si-O-Si / COP

1. Дегидратация и сшивание: под воздействием тепла фосфорные группы катализируют дегидратацию и обугливание соседних полимерных компонентов.

2. Формирование керамического экрана: одновременно фрагменты силикона мигрируют к внешнему слою, образуя стабильные связи Si-O-Si.

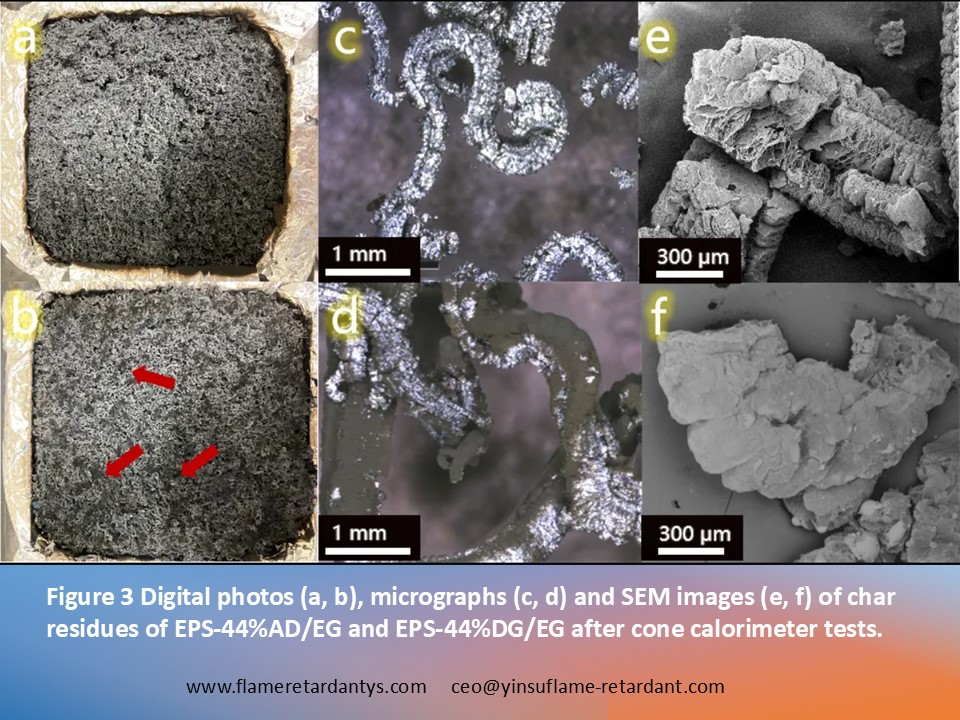

3. Вспучивающийся барьер: работая в тандеме с расширенным графитом, этот процесс создает плотный гибридный неорганически-органический углеродистый слой. Этот экран действует как физический барьер, который ограничивает диффузию кислорода, подавляет выход летучих газов и защищает внутреннюю матрицу полистирола от теплового потока.

6. Заключение и стратегические перспективы

Эта технология герметизации поверхности фосфорно-силиконом разрешает давние противоречия на рынке изоляции: высокая огнестойкость против низкой токсичности дыма против долгосрочных тепловых характеристик . Для технических директоров, специалистов по соблюдению нормативных требований и менеджеров по закупкам полимеров эта разработка предлагает коммерчески жизнеспособный путь к производству экологически чистых и безопасных строительных материалов.

Техническая поддержка и запросы

Вы хотите оптимизировать составы EPS или XPS для более строгих норм пожарной безопасности, не жертвуя при этом изоляционными характеристиками? YINSU Flame Retardant предлагает индивидуальные маточные смеси и технические решения для современной переработки полимеров.

• Подробнее: [Вставьте ссылку на корпоративный блог/технический документ]

• Свяжитесь с нами: напишите мне напрямую, чтобы получить технические паспорта (TDS) или образцы протоколов испытаний.
