Дилемма брезента из ПВХ и архитектурных мембран: как добиться высокой огнестойкости, не жертвуя при этом адгезией покрытия?
При производстве брезента из ПВХ, архитектурных мембран и воздухонепроницаемых тканей инженеры-исследователи и технологи часто сталкиваются с междисциплинарной технической дилеммой: как обеспечить соответствие строгим стандартам огнестойкости (таким как класс B1 или V-0) на поверхностном покрытии, сохраняя при этом исключительно высокую прочность на отрыв между покрытием и основной тканью из полиэстера или стекловолокна.
В реальном производстве многие производители часто сталкиваются с двумя типичными причинами неисправности: во-первых, плохая адгезия покрытия к ткани, когда огнезащитное покрытие легко пузырится или отслаивается; во-вторых, даже если поверхностное покрытие выдерживает испытание на вертикальное горение, во время воспламенения тепло быстро проникает в покрытие, вызывая «прогорание» внутренней основной ткани. Хотя это, по-видимому, проблема с параметрами процесса, такими как ножевые устройства для нанесения покрытия или температура печи, на самом деле основной причиной является химическая несовместимость между огнезащитной системой и системой адгезии на микроскопическом уровне.
1. Почему огнезащитные и адгезионные системы «борются» друг с другом?
Чтобы решить эту проблему, мы должны сначала анатомизировать структуру «трехслойной пирамиды» тканей с ПВХ-покрытием (верхнее огнезащитное покрытие + связующий/адгезионный слой + подложка основной ткани). Конфликт между огнестойкостью и адгезией обусловлен тремя микроскопическими механизмами:
I. Нарушение и разрушение клеевого слоя антипиренами
Традиционные неорганические антипирены или некоторые добавки на основе галогенов/фосфора часто обладают слабой кислотностью или щелочностью. Во время высокотемпературного флюсования/пластификации эти свободные кислотные или основные компоненты катализируют преждевременное сшивание или термическое разложение смолы связующего слоя (например, полиуретана или модифицированной ПВХ-смолы), в результате чего прочность на отслаивание резко падает. Кроме того, неорганические антипирены с высоким содержанием наполнения , такие как тригидроксид алюминия (ATH), резко разбавляют эффективное содержание смолы в адгезионном слое, не позволяя пасте полностью проникнуть и «зафиксироваться» на волокнах основной ткани.
II. Отсутствие теплоизоляции приводит к «прожогу» основной ткани.
Многие составы показывают, что само поверхностное покрытие во время испытаний является негорючим. Однако, поскольку огнезащитная система не может образовывать сплошной и плотный слой угля при нагревании или потому что смола связующего слоя сама по себе легко воспламеняется, тепло от пламени проходит непосредственно через покрытие. В результате ткань-основа моментально «прогорает» из-за отсутствия эффективной защиты от конденсированной фазы.
III. Неотъемлемые недостатки традиционной системы триоксида сурьмы
Триоксид сурьмы (ATO), являющийся традиционной основой антипиренов ПВХ , в последние годы пострадал от стремительного роста цен и высокой плотности дыма при пожаре. Что еще более важно, твердые частицы ATO с высокой степенью сетки имеют тенденцию мигрировать к границе раздела во время пластификации, образуя «полосу изоляции порошка» между адгезионным слоем и верхним слоем. Это серьезно препятствует химическому связыванию между сшивающими агентами в связующем слое и основной ткани. Следовательно, внедрение высокоэффективных заменителей триоксида сурьмы для улучшения совместимости систем и структуры затрат стало неизбежной тенденцией для отрасли.
2. Прорыв: разработка интегрированной системы «огнестойкой адгезии».
Суть решения этой дилеммы заключается в переходе от «разрозненного подхода» к «системной интеграции», установлении единой структуры формулирования и обработки:
Выберите высокосовместимое синергетическое огнезащитное решение: откажитесь от одиночных, высоконаполненных систем присадок. Рекомендуется использовать экологически чистые заменители триоксида сурьмы (например, YINSU Flame Retardant FR-03 ), смешанные с жидкими пластификаторами на основе эфиров фосфорной кислоты. Это решение эффективно снижает кислотность системы, сводя к минимуму химическую коррозию адгезионной смолы. Одновременно с этим введение наноразмерных обугливающих агентов (таких как магниево-алюминиевый слоистый антипирен FR-ML-01 ) быстро образует плотный, непрерывный композитный барьер из неорганического углерода в конденсированной фазе во время нагрева. Это прекрасно блокирует передачу тепла к ткани-основе, предотвращая «прожог».
Оптимизируйте состав связующего/адгезионного слоя. Включите в связующий слой целевые силановые связующие агенты (такие как KH-550) или активные изоцианатные сшивающие агенты, чтобы создать химическую ковалентную связь «мост» между матрицей ПВХ и эфирными связями полиэфирной базовой ткани. При этом строго контролируйте толщину связующего слоя в пределах 0,05–0,1 мм, чтобы предотвратить миграцию антипиренов, вызванную слишком толстым покрытием.
Точная регулировка параметров процесса. Во время производства температура пластификации верхнего слоя должна строго контролироваться в пределах 180–200°C, чтобы предотвратить разрушение адгезионного слоя из-за локального перегрева. Для тканей на основе слабополярного полиэстера высокой плотности настоятельно рекомендуется выполнить плазменную обработку или предварительное покрытие грунтовкой перед нанесением покрытия, чтобы повысить поверхностную энергию.
3. Проверка работоспособности и коммерческая ценность

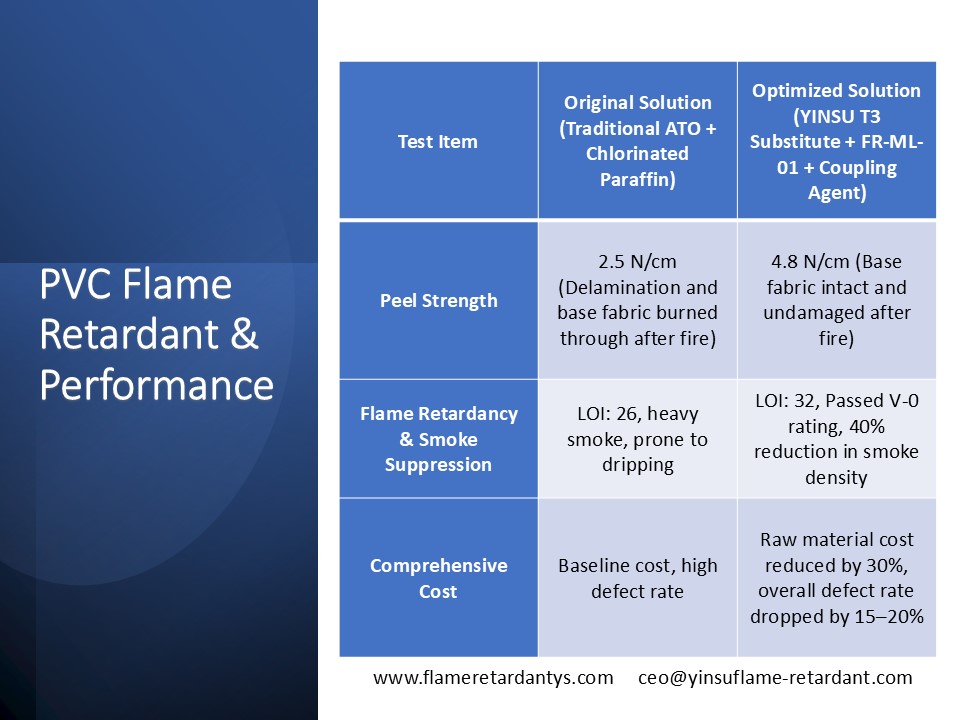

Приспособившись к вышеупомянутому «комплексному» решению, материал достиг качественного скачка как в физических свойствах, так и в экономической эффективности. Ниже приведены сравнительные данные лабораторных и серийных испытаний:
Благодаря научно разработанной формуле оптимизация затрат и повышение производительности могут полностью идти рука об руку. Это не только напрямую сокращает расходы на закупку сырья, но и устраняет скрытые затраты на отходы, значительно повышая выход продукта с первого прохода.
4. Практический пример: переход фабрики по производству брезента от «неприкрепляемого» к «сданному с первой попытки»
Крупный отечественный производитель архитектурных мембран из ПВХ уже давно столкнулся с проблемой расслоения кромок при резке готовых мембран. Более того, их продукция неоднократно проваливала испытания на ожоги, соответствующие европейским стандартам, из-за «прожога основной ткани».
После вмешательства нашей технической команды мы систематически пересматривали их формулировку. Во-первых, триоксид сурьмы в оригинальной рецептуре был полностью заменен заменителем YINSU Flame Retardant FR-03, а дозировка точно уменьшена с 5 частей до 3,5 частей . Во-вторых, в верхнее огнезащитное покрытие были добавлены 8 частей FR-ML-01 и 2 части жидкого эфира фосфорной кислоты. Наконец, в связующий слой было добавлено незначительное количество 0,5% силанового связующего агента, и температура покрытия зон 1 и 2 печи была точно доведена до 195°C.
Улучшения были поразительными: прочность мембраны на отрыв резко возросла с хрупких 2,1 Н/см до впечатляющих 5,2 Н/см, что плавно обеспечило получение сертификата UL94 V-0 . Более того, никаких признаков расслоения не наблюдалось даже после 2000 часов испытаний на искусственное ускоренное выветривание. Что больше всего удовлетворило лиц, принимающих решения о закупках, так это то, что совокупная стоимость сырья на тонну мембраны была напрямую снижена на 1200 юаней..
5. Заключение и практические рекомендации
Конфликт между огнестойкостью и адгезией тканей с ПВХ-покрытием ни в коем случае не является неразрешимым тупиком. В то время как в отрасли спорят, является ли это «проблемой процесса или проблемой системы формулирования», самым передовым ответом всегда является переопределение системы с использованием целостного мышления . Используя синергию между экологически чистыми заменителями триоксида сурьмы и высокоэффективными нанообугливающими агентами в сочетании с модификацией межфазной сшивки, производители могут легко обеспечить высокий уровень огнестойкости, сохраняя при этом превосходную прочность на отслаивание.
Свяжитесь с нашей командой технических экспертов сегодня:
Если в настоящее время вы столкнулись с проблемами, связанными с расслоением покрытия, прожогом или непомерными затратами на рецептуру, свяжитесь с нами. Мы можем предоставить бесплатные тестовые образцы огнезащитного состава YINSU FR-03, FR-ML-01 и специализированных связующих агентов , а наши инженеры по применению проведут индивидуальную проверку вашей текущей рецептуры, чтобы адаптировать Руководство по разработке рецептуры огнезащитного состава и адгезии в тканях с покрытием для вашего бизнеса.
