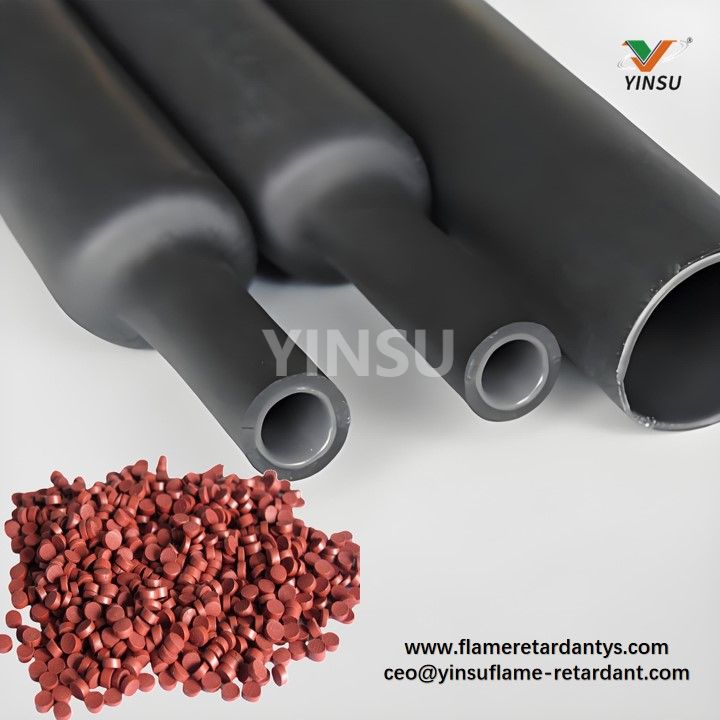

Выбор подходящей огнестойкой термоусадки: руководство по типам, стандартам и материаловедению
В условиях высоких ставок на новые энергетические транспортные средства (NEV), высоковольтные жгуты проводов , , серверные стойки центров обработки данных и электрические шкафы железнодорожного транспорта , выбор неправильной огнестойкой (FR) термоусадочной трубки — это не просто оплошность, это ответственность. Одиночный отказ может вызвать каскад рисков: короткое замыкание в аккумуляторах электромобилей, опасность отравления дымом в закрытых центрах обработки данных или перебои в обслуживании железнодорожных систем. Как выбрать решение, обеспечивающее надежную защиту, а не просто соблюдение требований, учитывая лабиринт химических составов полимеров, развивающиеся глобальные стандарты и огнестойкие составы, оптимизированные для нишевых случаев использования?
Это руководство предназначено для инженеров, специалистов по материаловедению и специалистов по закупкам, которым необходимо выйти за рамки простого выбора. Мы глубоко погружаемся в материаловедение огнестойких систем, расшифровываем важнейшие стандарты производительности и подчеркиваем, как передовые безгалогенные антипирены (HFFR) решают нерешенные проблемы отрасли, уделяя особое внимание запатентованным технологиям YINSU, которые переопределяют эффективность HFFR.
За пределами полимера: двойная система классификации (с данными о производительности)
Характеристики огнеупорной термоусадочной трубки определяются двумя взаимозависимыми компонентами: ее базовым полимером (механическая/термическая основа) и огнестойкой системой (пожаробезопасный сердечник). Понимание их синергии не подлежит обсуждению при целевом отборе.
1. Классификация по основному материалу (с метриками, специфичными для применения)

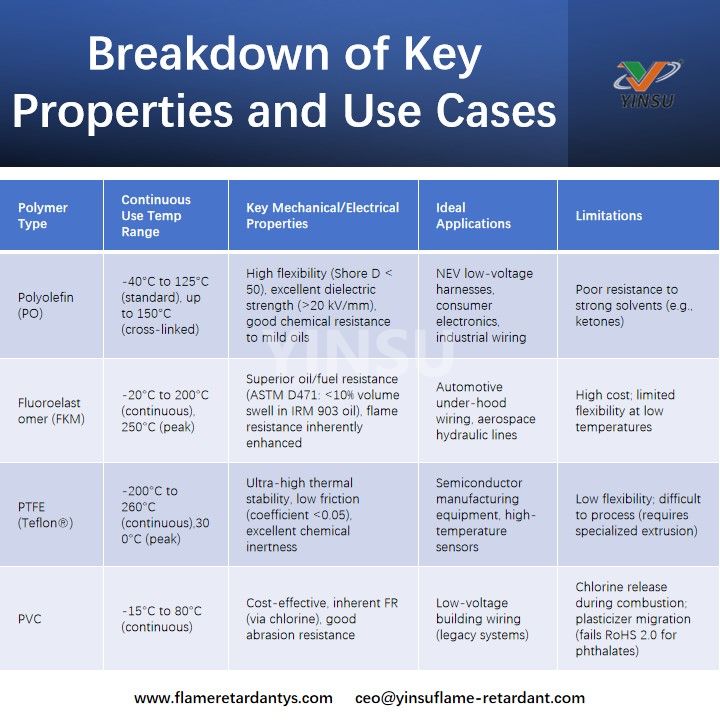

Каждый полимер разработан с учетом определенных экологических и механических требований. Ниже приведена разбивка ключевых свойств и вариантов использования, которые важны для профессионалов отрасли:
2. Классификация по огнезащитной системе (механизмы и компромиссы)
Система огнестойкости определяет не только классы воспламеняемости, но и плотность дыма (ASTM E662) , , выделение токсичных газов (ISO 5659-2) и сохранение свойств полимера после обработки. Ниже приведено техническое сравнение стандартных отраслевых систем:
Галогенированные огнестойкие системы (бром/сурьма)
Механизм : ингибирование газовой фазы: радикалы брома (Br•) прерывают цепную реакцию горения, триоксид сурьмы (Sb₂O₃) действует как синергист, усиливая эффективность брома.
Плюсы : Высокая эффективность подавления пламени при низких нагрузках (5–12%), минимальное влияние на технологичность полимера.
Минусы : Выделяет едкий бромоводород (HBr) (pH при конденсации < 3), который повреждает электрические компоненты, плотность дыма (Ds, 4 мин) > 400 (ASTM E662), токсичные побочные продукты (например, диоксины) при высокотемпературных пожарах.
Нормативные риски : Ограничено в ЕС (список SVHC REACH для декабромдифенилового эфира) и Китае (ограничения GB/T 2408-2021 на содержание галогенов).

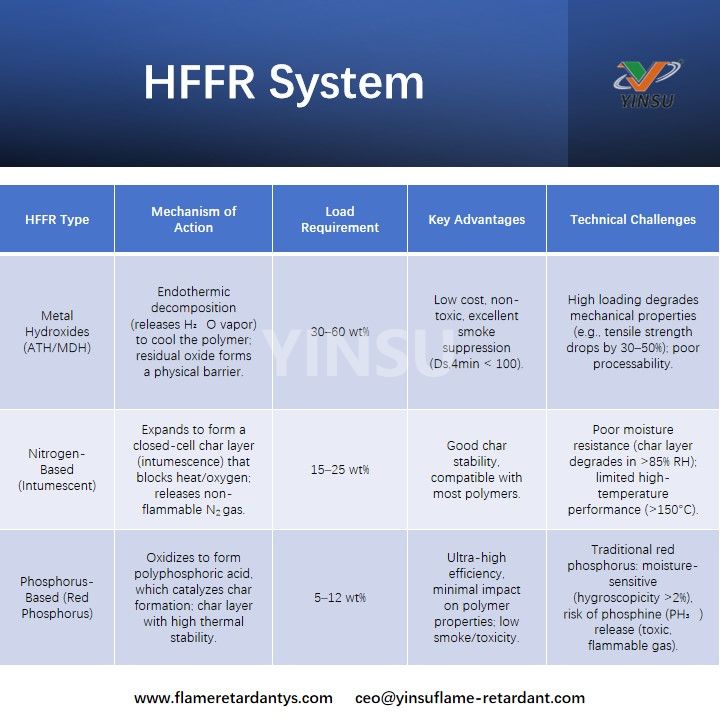

Безгалогеновые огнестойкие системы (HFFR) (современный стандарт)
В соответствии с правилами (RoHS 2.0, REACH, GB 30288-2013 Китая) и рыночным спросом на «более безопасные по конструкции» решения, системы HFFR полагаются на действие конденсированной фазы (охлаждение, обугливание) для подавления пламени.
Технический прорыв YINSU: инкапсулированный красный фосфор FRP-950X
Для огнеупорных термоусадочных трубок на основе полиолефина — наиболее широко используемого типа в NEV, центрах обработки данных и промышленных приложениях — инкапсулированный красный фосфор YINSU FRP-950X решает критические ограничения традиционных систем HFFR. Это не просто огнестойкая добавка, это точное решение для высокопроизводительных применений.
Что делает FRP-950X уникальным?
Традиционный красный фосфор требует обработки поверхности для уменьшения поглощения влаги и выделения PH₃, но такая обработка часто ухудшает дисперсию или термическую стабильность. В FRP-950X используется микрокапсуляция полимеризацией на месте : тонкая однородная оболочка из модифицированной эпоксидной смолы, которая связывается с частицами фосфора, создавая барьер, который:
Снижает поглощение влаги до <0,3% (по сравнению с >2% для необработанного красного фосфора согласно ASTM D570).
Устраняет высвобождение PH₃ (<0,1 ppm во время экструзии, по данным ГХ-МС).
Обеспечивает однородность дисперсии 95%+ в полиолефине (по сравнению с 70–80% для обычного красного фосфора с покрытием, по данным оптической микроскопии).
Механизм действия термоусадочной трубки
При воздействии пламени FRP-950X подвергается трехступенчатой защитной реакции:
1. Окисление . Фосфор окисляется до полифосфорной кислоты (PPA) при 250–300°C.
2. Катализ угля : PPA обезвоживает полиолефиновую матрицу, способствуя образованию плотного слоя угля с закрытыми порами (толщина ~500 мкм при загрузке 10 мас.%).
3. Формирование барьера : Слой угля блокирует передачу тепла к нижележащему полимеру (>80% отражения тепла) и предотвращает выделение легковоспламеняющихся летучих веществ, эффективно тушая пламя.
Данные о производительности для конкретного приложения

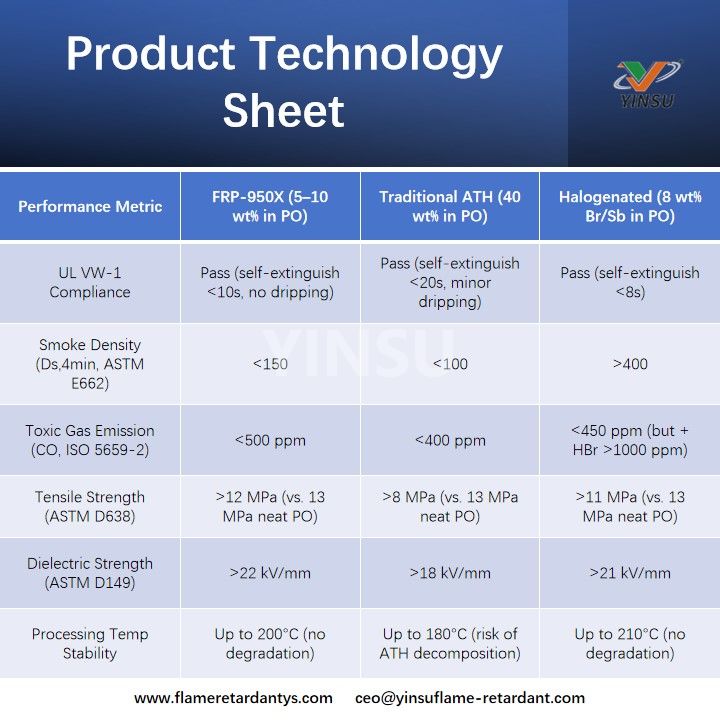

Для профессионалов отрасли «эффективность» означает измеримые результаты. Ниже показано, как FRP-950X работает в ключевых случаях использования термоусадки:
Для потребностей в галогенированных соединениях: YINSU. маточные смеси брома и сурьмы
Хотя за HFFR будущее, YINSU по-прежнему поддерживает устаревшие технологии с использованием маточных смесей брома и сурьмы . Эти маточные смеси, содержащие декабромдифенилэтан высокой чистоты (DBDPE, соответствует требованиям REACH) и наноразмерный Sb₂O₃, обеспечивают:
Равномерная дисперсия (размер частиц <1 мкм) для предотвращения диэлектрического пробоя.
Соответствие UL VW-1 при загрузке 6–8 % масс.
Низкая миграция (<0,1% после 1000 часов при 85°C и относительной влажности 85%) для обеспечения долгосрочной работы.
Расшифровка критических стандартов: что нужно знать профессионалам отрасли
Соответствие – это не просто прохождение теста, это соответствие стандарта профилю риска вашего приложения. Ниже приведена техническая разбивка наиболее важных стандартов на огнеупорные термоусадочные трубки:
1. UL 224 (изоляционные трубки)
Область применения : определяет требования к экструдированным термоусадочным трубкам, включая огнестойкость, диэлектрическую прочность и термическую стойкость.
Ключевое испытание на огнестойкость : Испытание пламенем (раздел 11) — образцы подвергаются воздействию пламени длиной 125 мм в течение 10 секунд, они должны самозатухнуть в течение 30 секунд без распространения пламени к концам трубок.
Почему это важно : UL 224 является базовым стандартом для рынков Северной Америки — без него трубки не могут использоваться в электрооборудовании, внесенном в список UL.
2. UL VW-1 (испытание вертикального провода)
o Воспламенение 10 секунд, максимальное время самозатухания 30 секунд.
o Отсутствие горящих капель, которые могут воспламенить индикатор хлопка (расположенный на 305 мм ниже образца).
o Отсутствие обугливания на расстоянии более 25 мм от пути пламени.
3. IEC 60695 (испытания раскаленной проволоки)
Область применения : критично для закрытых помещений (например, центров обработки данных, аккумуляторных батарей электромобилей), где существует риск «возгорания горячей поверхности» (например, из-за неисправного резистора).
Ключевые тесты :
o GWIT (Температура зажигания накаленной проволоки) : самая низкая температура, при которой образец воспламеняется и горит в течение >30 секунд. Трубки из ПО, изготовленного из FRP-950X, достигают GWIT >850°C (по сравнению с 775°C для ПО, изготовленного из ATH).
o GWFI (индекс воспламеняемости светящейся проволоки) : самая высокая температура, при которой образец не воспламеняется и не горит в течение >10 секунд. Трубки, изготовленные из FRP-950X, соответствуют требованиям GWFI 960°C.
4. Новые стандарты для HFFR
Китай GB/T 2408-2021 : Ограничивает содержание галогенов до <0,1% (Cl) и <0,09% (Br) для сертификации «безгалогенов».
ЕС EN 60695-11-10 : Требует испытаний на токсичность дыма (NOx, SOx, HCl) для трубок, используемых в общественном транспорте (поезда, автобусы).
Система инженерного отбора: от спецификации к решению
Выбор огнеупорной термоусадочной трубки требует согласования свойств материала с уникальными стрессовыми факторами вашего применения. Ниже приведена пошаговая схема, позволяющая избежать чрезмерного (затратного) или недостаточного (рискованного) определения:
1. Определите границы рабочей температуры.
o Батарейные отсеки NEV (60–80°C): стандартное ПО (T g ~-20°C) с FRP-950X.
o Применение под капотом электромобилей (120–150°C): сшитый ПО (T g ~-30°C) или FKM с FRP-950X.
Пиковая температура : учитывайте переходные процессы (например, скачки заряда аккумулятора, короткие замыкания). Угольный слой FRP-950X остается стабильным до 600°C, что позволяет выиграть критическое время для активации систем безопасности.
2. Составьте карту воздействия на окружающую среду
Химические вещества/масла : Для контакта с топливом (например, автомобильные топливопроводы) идеально подходит FKM + FRP-950X (набухание масла по ASTM D471 <8%). Для мягких химикатов (например, охлаждающих жидкостей) подходит PO + FRP-950X.
Влажность/влажность : Герметизация FRP-950X устойчива к гидролизу — трубка сохраняет диэлектрическую прочность (>20 кВ/мм) через 1000 часов при 85°C и относительной влажности 85% (по сравнению с трубками, изготовленными из ATH, которая падает до <15 кВ/мм).
Воздействие УФ-излучения : Для наружного применения (например, проводка солнечных панелей) добавьте УФ-стабилизатор (например, светостабилизаторы на основе затрудненных аминов, HALS) к PO + FRP-950X — сохраняет гибкость (удлинение >150%) после 2000-часового воздействия УФ-излучения (ISO 4892-3).
3. Уделяйте приоритетное внимание механическим и электрическим характеристикам.
Устойчивость к истиранию : Для проводки в средах с высокой вибрацией (например, на рельсах) используйте сшитый PO + FRP-950X.
Диэлектрическая прочность : для применений с высоким напряжением (например, жгутов EV 400 В) PO, содержащий FRP-950X, обеспечивает >22 кВ/мм, что превышает требования UL 224 в 18 кВ/мм.
4. Согласование с глобальным соответствием
Северная Америка : Ориентируйтесь на UL 224 и VW-1 — FRP-950X обеспечивает соответствие требованиям при минимальной нагрузке.
ЕС : отдавайте приоритет REACH (без SVHC) и EN 60695 (GWIT >800°C) — FRP-950X полностью соответствует требованиям.
Китай : соответствует стандартам GB/T 2408-2021 (без галогенов) и GB 30288-2013 (токсичность дыма) — FRP-950X превосходит оба стандарта.
Вывод: Партнер по техническому совершенству
Выбор термоусадочной трубки из огнестойкого материала является критически важным решением с точки зрения безопасности, которое требует большего, чем просто поиск по каталогу: оно требует глубокого понимания материаловедения, механизмов огнестойкости и рисков, связанных с конкретным применением. YINSU не просто поставляет огнестойкие добавки, мы выступаем в качестве вашего технического партнера:
Специальная формула : адаптируйте инкапсуляцию или загрузку FRP-950X в соответствии с вашим полимером (PO, FKM) и целевыми показателями производительности.
Поддержка тестирования : Помощь в проведении сертификационных испытаний UL/VW-1/IEC (мы предоставляем предварительно протестированные образцы для ускорения вашей проверки).
Стабильность цепочки поставок . Имея годовую мощность FRP-950X в 10 000 тонн, мы обеспечиваем стабильную поставку, что критически важно для крупных проектов NEV или центров обработки данных.
Готовы повысить производительность вашей огнеупорной термоусадочной трубки? Свяжитесь с нашей технической командой сегодня, чтобы обсудить ваше приложение, запросить индивидуальный образец или получить доступ к нашей полной библиотеке тестовых данных.
